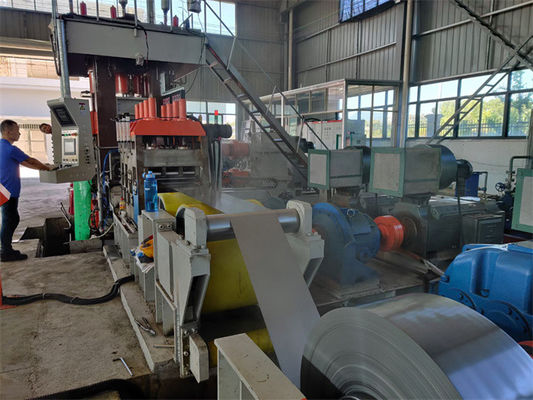

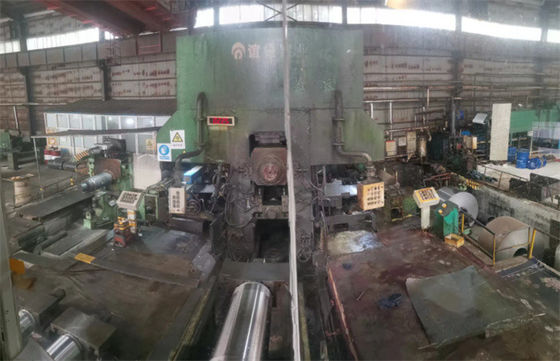

Εναρμόνιση τάσης Skin Pass 2Hi 4Hi Rolling Mill Line για ατσάλινη τροχιά Ατσάλινη τροχιά

Τεχνική διάταξη για την κατασκευή ατμοσφαιρικών κυλίνδρων

Εισαγωγή

• Η συσκευή εξισορρόπησης τάσης (συντηρητική μηχανή ευθυγράμμισης) μπορεί ταυτόχρονα να προκαλέσει διαμήκη και εγκάρσια παραμόρφωση λεπτών πλάκων,Με αυτόν τον τρόπο βελτιώνεται πλήρως η επίπεδη επιφάνεια και οι ιδιότητες του υλικού των λεπτών πλακώνΕξαιτίας της έντασης κάμψης που παράγεται από την κάμψη, η ένταση μειώνεται σημαντικά.Μόνο το 1/3 έως το 1/5 της τάσης που απαιτείται για την καθαρή ευθυγράμμιση τέντωσης απαιτείται για να επιτευχθεί το ίδιο αποτέλεσμα ευθυγράμμισηςΕπιπλέον, η ευθυγραμμιστική επίδραση είναι καλύτερη.
• Στρώση δέρματος:Η ψυχρά τυλιγμένη και αναψυγμένη ταινία χάλυβα επιπλατυώνεται με έλαση για να αποκτήσει υψηλής ποιότητας σχήμα πλάκας και να βελτιώσει τις μηχανικές ιδιότητές της.Τεχνητήρας έλασης 4Hi, η μείωση του πάχους του φύλλου είναι λίγο με λιγότερη πίεση κύλισης.

Τα πλεονεκτήματα του ελαστικού:

1. Ένα καλό επίπεδο σχήμα φύλλου μπορεί να επιτευχθεί με κάμψη τέντωσης και διόρθωση πολλαπλών ρολών, οι άκρες κύματος, τα σχήματα κύματος και οι ελαφρές κάμψεις καμπής στην επιφάνεια του φύλλου μπορούν να εξαλειφθούν εντελώς,βελτιώνοντας σημαντικά την επίπεδεια της λεπτής πλάκας.
2. Το όριο απόδοσης των βαθύτατα τραβηγμένων φύλλων χάλυβα χαμηλού άνθρακα συχνά δείχνει ανισοτρόπια τόσο σε διαμήκη όσο και σε εγκάρσια κατεύθυνση.κατά την επεξεργασία λεπτών πλακών με βαθύ σχίσμα, η άνιση πάχος κάθε τμήματος λόγω διαφορετικών επεκτάσεων μπορεί να προκαλέσει ελαττώματα σαν δαντέλα στο τρυπημένο μέρος, με αποτέλεσμα την αύξηση του ποσοστού αποβλήτων.Αυτή η κατάσταση θα βελτιωθεί πολύ..

Διαδικασία εργασίας:

Coil loading → uncoiling → coil head & tail cutting → seam welding → tension S-roller → anti wrinkle roller →4 Hi Skin Pass Mill → anti wrinkle roller → thickness gauge →Tension Leveler→ tension S-roller → oiling → shearing → Recoiling → Coil unloading

Παράμετροι:

• Υλικό: Καθαρό χάλυβα άνθρακα
• Δυνατότητα αντίστασης σ S ≤ 350 MPa, αντίσταση τέντωσης σ b ≤ 450 MPa
• Προδιαγραφή υλικού:0.2·2.0×1000 mm
• Επέκταση:0.4·2.0% (από ξηρό τύπο) 1.0·5.0% (από υγρό τύπο)
• Η ανοχή των ακατέργαστων ψυχρά τυλιγμένων αναψυκτικών φύλλων τυλίγματος πληροί το εθνικό πρότυπο
• Προδιαγραφή υλικού φύλλου κυλίνδρου:
• Μέγιστη εξωτερική διάμετρος κυλίνδρου:2100 mm,εσωτερική διάμετρος:Φ508 ((Φ610) mm
• Μέγιστο βάρος σπείρας:20t

Τελικό προϊόν:

• Εσωτερική διάμετρος τροχιάς:Φ508mm,μέγιστο βάρος τροχιάς:15t
• Μέγιστη δύναμη κύλισης:6000 KN
• Δερματική ένταση: 120 KN
• Ταχύτητα διέλευσης του δέρματος: ≤ 500 m/min
• Ταχύτητα ξετυλίγματος/ανατυλίγματος: ≤ 500 m/min
• Τετάρτη: 30/40 KN
• Το εύρος επέκτασης της γάνδρας του ελαστικού:Φ508 Φ485mm ((Φ610 Φ590mm)
• Υψόμετρος της γραμμής διέλευσης του μύλου:1000 mm
• Κατεύθυνση τροφοδοσίας: Αποφασίζει ο πελάτης
• Συνολική εγκατεστημένη ισχύς:DC 1240kW,AC 75kW
• Χώρος εργοστασίου: 21×10×5 m ((μήκος, πλάτος και ύψος)
• Μόνο το δέρμα περνάει μύλο είναι υψηλή, άλλες μονάδες κάτω από 2,5m ύψος

Σύνθεση:
