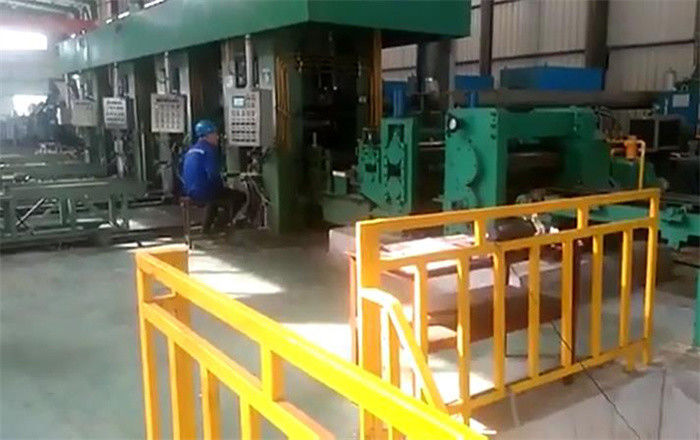

APC AGC AFC διαδοχική κρύα γραμμή κυλώντας μύλων με το ξετύλιγμα CPC

APC AGC AFC διαδοχική κρύα γραμμή κυλώντας μύλων με το ξετύλιγμα CPC
Basic Properties
country of origin
Wuxi, Κίνα
Brand Name
Jinye
PRODUCT MODEL
AGC 750
Trading Properties
MOQ
1SET
period for dispatch
180 -260days
payment method
T/T

Product Details

Επισημαίνω:

APC διαδοχικός κρύος κυλώντας μύλος

,

AFC διαδοχικός κρύος κυλώντας μύλος

,

Κυλώντας μύλος AGC με το ξετύλιγμα CPC

Name: Διαδοχική κρύα γραμμή κυλώντας μύλων AGC/AFC/APC
Material: Χάλυβας άνθρακα HRPO
Input: 2-3 X 650mm
Output: 0.25-0.8 X 650mm
Rolling Speed: 360m/min
Work Roller: dia 210 X 750
Backup Roller: dia 650 X 730
Thickness Control: Υδραυλικό AGC, AFC, APC
Total Power: 5000KW
Land Area: 60m X 15m
Product Brief
Διαδοχική κρύα γραμμή κυλώντας μύλων AGC/AFC/APC με το ξετύλιγμα CPC Σύνθεση: Υδραυλική επέκταση Uncoiler ένα σύνολο Το τσίμπημα δύο-ρόλων, πέντε-ρόλος ισιώνει τη συσκευή ένα σύνολο Συσκευή συγκόλλησης και κοπής ένα σύνολο σπειροειδής βρόχος τύπων πατωμάτων ένα σύνολο Πλατφόρμα επεξεργασίας εισόδων ...
Product Description

Διαδοχική κρύα γραμμή κυλώντας μύλων AGC/AFC/APC με το ξετύλιγμα CPC



Σύνθεση:

  1. Υδραυλική επέκταση Uncoiler ένα σύνολο
  2. Το τσίμπημα δύο-ρόλων, πέντε-ρόλος ισιώνει τη συσκευή ένα σύνολο
  3. Συσκευή συγκόλλησης και κοπής ένα σύνολο
  4. σπειροειδής βρόχος τύπων πατωμάτων ένα σύνολο
  5. Πλατφόρμα επεξεργασίας εισόδων ένα σύνολο

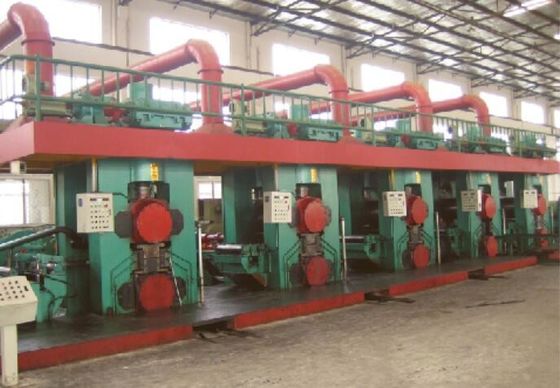

  6. Κύριος μύλος: Έξι κρύων σύνολα μύλων 4Hi
  7. Μετρητής πάχους έξι σύνολα
  8. Μετρητής έντασης πέντε σύνολα
  9. Πλατφόρμα επεξεργασίας εξόδων ένα σύνολο
  10. Υδραυλική επέκταση Recoiler: Ένα σύνολο
  11. Τοπικό λειτουργούν κιβώτιο: Έξι σύνολα
  12. Κεντρική λειτουργούσα κονσόλα ένα σύνολο
  13. Υδραυλικός σταθμός: Τρία σύνολα
  14.
  15. Λεπτός σταθμός πετρελαίου δύο σύνολα
  16. Σύστημα ψύξης Emuslfied ένα σύνολο

Ροή:

Η υδραυλική φόρτωσης μεταφορών →Hydraulic επέκτασης uncoiler→ επέκταση Recoiler→ επεξεργασίας μύλων πέντε-ρόλων που ισιώνουν τη συγκόλληση μηχανών → και επεξεργασίας κοπής platform→ εισαγμένη platform→ κύρια υδραυλική (6 σύνολα 750 κρύος μύλος 4Hi) →output platform→ υδραυλικό ξεφορτώνει τη μεταφορά



Παράμετροι:


Υλικά λουρίδων μετάλλων:

Χάλυβας άνθρακα (Q195, Q235,08AL)

HRPO, μαύρος χάλυβας ωρ.,
Μετά από την ενδιάμεση ανόπτηση
Ταυτότητα σπειρών: 508 χιλ.
Σπείρα OD: ανώτατα 1800 χιλ.
Βάρος σπειρών: ανώτατα 12.000 κλ
πάχος λουρίδων: 2 - 3mm
πλάτος λουρίδων: 550 - 750 χιλ.
Προδιαγραφή ολοκληρωμένων προϊόντων:
Ταυτότητα σπειρών: 508 χιλ.
Σπείρα OD: ανώτατα 1800 χιλ.
Βάρος σπειρών: ανώτατα 12.000 κλ (
Τελειωμένο πάχος λουρίδων: 0,25 - 0.8mm
Πλάτος λουρίδων: 550 - 750 χιλ.
Ακρίβεια ολοκληρωμένων προϊόντων:
Διαφορά πάχους στη διαμήκη κατεύθυνση (στο σταύλο που κυλά):
<±0.005mm (δ<0>
Παράμετροι μηχανών:
Ανώτατη δύναμη κυλίσματος: 7000KN
Ανώτατη ταχύτητα γραμμών: 360 m/min
Πέρασμα κλωστής σε βελόνα της ταχύτητας: 20 m/min
Μείωση πάχους:
Max μέχρι τη μείωση πάχους 90% (που ποικίλλει σύμφωνα με τις ιδιότητες λουρίδων χάλυβα)
Ένταση οπισθοχώρησης: kN 70
Μηχανή Recoiler: 430KW ΣΥΝΕΧΈΣ ΡΕΎΜΑ
Διάμετρος φ210mm κυλίνδρων εργασίας - 200mm
Εφεδρική διάμετρος φ650 620mm κυλίνδρων
Τμήμα στηλών μύλων: 350 X 450mm
Εφεδρικό ρουλεμάν κυλίνδρων: FCD72104380
Ξετύλιγμα mandrel της διαμέτρου: 508mm
Οπισθοχωρώντας mandrel διάμετρος: 508mm
Ανώτατο ανοίγοντας χάσμα μεταξύ των κυλίνδρων εργασίας: 70mm
Υδραυλική συστηματική πίεση για Τύπος-επάνω στον υδραυλικό κύλινδρο: MPA 25
Υδραυλική πίεση για τον κύλινδρο που κάμπτει, μέσος κύλινδρος που μεταφέρει, ισορροπία, πλευρά που ωθεί: 21Mpa
Κανονική υδραυλική πίεση: 10Mpa
Οπισθοχωρώντας μηχανή: 430KW
Κύρια μηχανή μύλων: 700KW Χ 6

Έλεγχος AGC:

Το αυτόματο σύστημα ελέγχου πάχους αποτελείται από το μετρητή πάχους, ηλεκτρικό γραφείο ελέγχου, ο ενεργοποιητής για να αποκαταστήσει την απόκλιση πάχους. Ο μετρητής πάχους μετρά συνεχώς το πάχος λουρίδων, μια δευτερεύουσα επίδειξη και καταγράφει την απόκλιση πάχους, το άλλο δευτερεύον σήμα απόκλισης πάχους εισαγωγής στον ηλεκτρικό έλεγχο. Το γραφείο ελέγχου εξετάζει το σήμα διαφοράς πάχους, δίνει την εντολή στον ενεργοποιητή για να αποκαταστήσει το πάχος, ο ενεργοποιητής ρυθμίζει πιέζει του μύλου για να αλλάξει το χάσμα κυλίνδρων από τη μηχανή ή τους υδραυλικούς κυλίνδρους, ή ρυθμίζει την ένταση οπισθοχώρησης με την αλλαγή recoiler armature του ρεύματος, κατά συνέπεια το πάχος λουρίδων αποκαθίσταται. Η εξίσωση άνοιξη και η ελαστική καμπύλη επιμήκυνσης για να πραγματοποιήσει τον έλεγχο πάχους.



Τρόποι ελέγχου του AGC:

  1. Κάθε δευτερεύων έλεγχος χάσματος: για να ελέγξει το χάσμα κάθε δευτερεύοντος κυλίνδρου, για την παραγωγή του κυλίνδρου και κάθε AGC την υδραυλική ανάθεση κυλίνδρων
  2. Κάθε δευτερεύων κυλώντας έλεγχος δύναμης: για να ελέγξει κάθε δευτερεύουσα δύναμη κυλίσματος στον κύλινδρο σημαδιών.
  3. Μέσος έλεγχος χάσματος: για να ελέγξει το μέσο χάσμα για το πρότυπο κύλισμα θέσης.
  4. Έλεγχος κλίσης: για να ελέγξει την κλίση χάσματος δύο πλευρών, για να ρυθμίσει τη λειότητα φύλλων και την απόκλιση.
  5. Συνολικός κυλώντας έλεγχος δύναμης: για να ελέγξει τη συνολική δύναμη κυλίσματος στο κυλώντας πρότυπο δύναμης.
  6. Στον αποτελεσματικό τρόπο ελέγχου χάσματος, ο ελεγκτής κλίσης χάσματος ενεργοποιείται για να εξασφαλίσει χάσμα δύο πλευρών το ίδιο πράγμα, στον αποτελεσματικό τρόπο ελέγχου δύναμης κυλίσματος ο κυλώντας ελεγκτής διαφοράς δύναμης ενεργοποιείται για να εξασφαλίσει δύναμη κυλίσματος δύο πλευρών το ίδιο πράγμα. Ο μέσος έλεγχος χάσματος είναι τρόπος ελέγχου προεπιλογής για να πραγματοποιήσει το nonimpact διακόπτη μεταξύ των διαφορετικών προτύπων με τον καθορισμό της παρούσας ακολουθίας αξίας και κεκλιμένων ραμπών.

APC AGC AFC διαδοχική κρύα γραμμή κυλώντας μύλων με το ξετύλιγμα CPCAPC AGC AFC διαδοχική κρύα γραμμή κυλώντας μύλων με το ξετύλιγμα CPCAPC AGC AFC διαδοχική κρύα γραμμή κυλώντας μύλων με το ξετύλιγμα CPC
