Ελαφρύς μετρητής υψηλής ταχύτητας που κόβεται στη μηχανή γραμμών μήκους για το φύλλο χάλυβα 25pcs Χ 2m

Ελαφρύς μετρητής υψηλής ταχύτητας που κόβεται στη γραμμή μήκους για το φύλλο χάλυβα

Η κοπή φύλλων σπειρών μετάλλων στο μήκος είναι σημαντική επεξεργασία φύλλων σπειρών για να κάνει τα επίπεδα φύλλα χάλυβα στα κομμάτια, είμαστε κατασκευαστής του φύλλου μετάλλων που κόβεται στη μηχανή γραμμών μήκους, έχουμε παράσχει την περικοπή στις γραμμές μήκους σε περίπου 30 χώρες, τα ερχόμενα φύλλα σπειρών μπορούν να είναι καυτά - κυλημένος, τα cold-rolled, γαλβανισμένος φύλλα χάλυβα, φύλλο ανοξείδωτου, φύλλα αργιλίου, ελαφρύ φύλλο μετρητών απαιτούν τη λεπτή ισοπέδωση και τη γρήγορη κοπή. Λειότητα +/--1mm, γρήγορη στάση φύλλων που κόβει 2m Χ 28pcs/min, μύγα που κόβουν 2m Χ 40pcs/min.

Η υψηλή ταχύτητα παρουσιάζει στο συνεχές τρέξιμο του leveler, σερβο μήκος που ταΐζει και η γρήγορη πνευματική κουρά, που συσσωρεύει την ταχύτητα ακολουθεί τις ερχόμενες μονές σελίδες, για 2mm X 1250 η σπείρα Χ 15T, αυτό παίρνει 20minutes για να κόψει, για τη σπείρα 40minutes ένα.

Σχεδιάγραμμα

Δύο σύνολα σπειρών που προετοιμάζουν τη σέλα, ενιαίο mandrel uncoiler με την πίσω ένταση, κουλουριάζουν τον επικεφαλής Τύπο και peeler, 4 υψηλό leveler, βρόχος κοιλωμάτων, κεντρικός οδηγός, σερβο καθορισμός μήκους με τη μαγνητοσκόπηση, κουρά, πίνακας ζωνών παράδοσης, ένας ή δύο στοιβαχτής συνόλων.

Σύνθεση

• Η σέλα σπειρών, αποθηκεύει μια ή δύο σπείρες για την εφεδρεία, φορτίο 20T
• Αυτοκίνητο φόρτωσης σπειρών. η σπείρα φορτίων επάνω mandrel uncoiler, επάνω-κατεβάζει την ανύψωση και το περπάτημα fwd -fwd-bwd.
• Ενιαίο mandrel uncoiler: υδραυλικό mandrel επέκτασης για τυποποιημένο Ф508mm, πίσω μηχανή έντασης εγκαθίσταται για το σταύλο που ξετυλίγει και που ισοπεδώνει, που συγκεντρώνει uncoiler τη βάση για να εξασφαλίσει κέντρο σπειρών στο ceterline.
• 2+15 κύλινδρος Leveler: 4Hi, 4 εφεδρικοί κύλινδροι σειρών, συνεχές ρεύμα 75KW.
• 7Servo μέτρο μήκους (ή withFilm τοποθέτηση σε στρώματα): Σερβο μήκος που μετρά (2+5+2 κύλινδροι που οδηγούνται από τη σερβο μηχανή και τον ελεγκτή), με ντυμένους τους PU κυλίνδρους τσιμπήματος για την τοποθέτηση σε στρώματα ταινιών
• Πνευματική γρήγορη κουρά στάσεων: κοπή ασταθών άξονων από κάτω επάνω, χαμηλότερη λεπίδα β μορφή.
• Μεταφορέας ζωνών: μεταβιβάστε τα τελειωμένα φύλλα στο στοιβαχτή
• Στοιβαχτής: συσσώρευση του φορτίου 5T.
• Αυτοκίνητο φύλλων: παραδώστε τα φύλλα έξω, συσκευάζοντας έπειτα. μπορέστε να είστε δύο αυτοκίνητα, ενός εργασία και η άλλη αναμονή.

Παράμετροι:

Οι πελάτες υψηλής ταχύτητας μας κόβουν στο μήκος:

στη Μαλαισία, KSA, τα Ε.Α.Ε., τη Νιγηρία, την Αλγερία, τις ΗΠΑ, τη Ρωσία, την Αιθιοπία, την Αίγυπτο, κ.λπ.

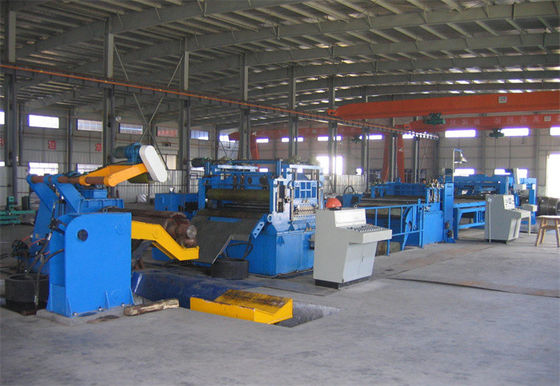

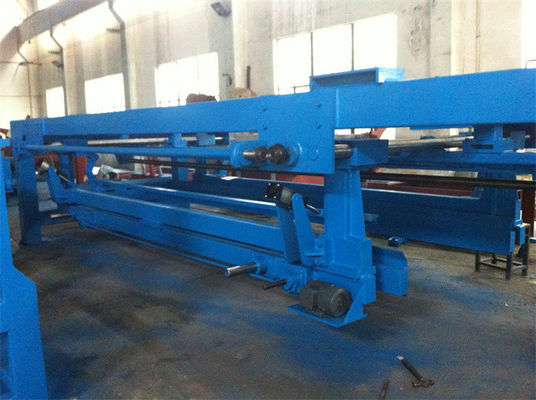

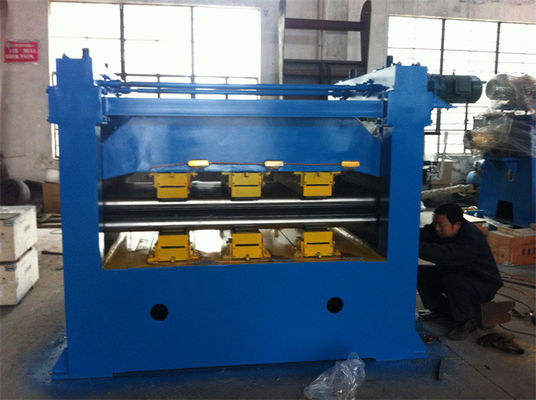

Φωτογραφίες:
