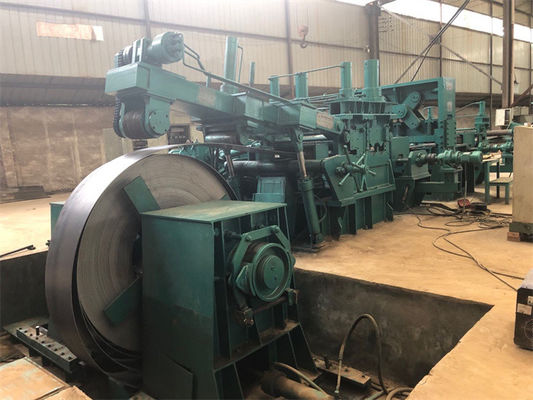

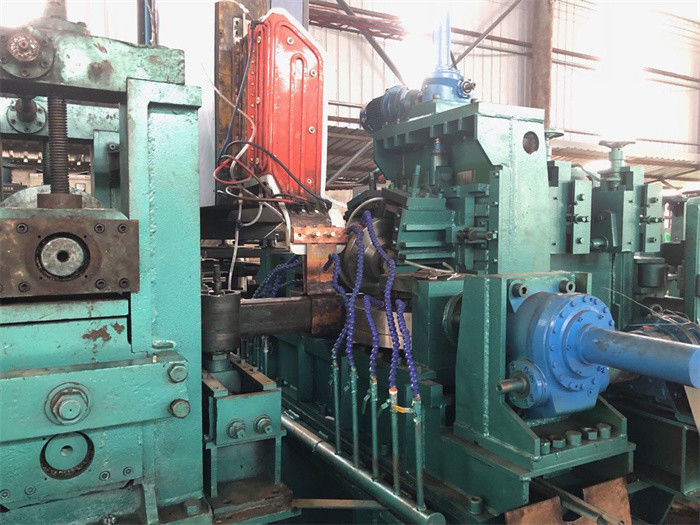

Γραμμή παραγωγής σωλήνων πετρελαίου συγκόλλησης ERW σωλήνων χάλυβα API (Hg 219)

Γραμμή παραγωγής σωλήνων πετρελαίου συγκόλλησης ERW σωλήνων χάλυβα API (Hg 219)
Basic Properties
country of origin
Wuxi, Κίνα
Brand Name
Jinye
PRODUCT MODEL
Hg 219
Trading Properties
MOQ
1SET
period for dispatch
180-240Days
payment method
T/T

Product Details

Επισημαίνω:

Γραμμή παραγωγής πετρελαϊκών σωλήνων ERW

Name: Γραμμή παραγωγής σωλήνων πετρελαίου συγκόλλησης ERW σωλήνων χάλυβα API
Input: Λουρίδες χάλυβα ωρ.
Output: Φ89~Φ219 σωλήνες
Producing Speed: 30μ/λεπτό
Land Area: 200m X 20m
HF Welder: Στερεάς κατάστασης 800KW
Cutting: Πριόνι κοπής μυγών
Tooling: Cr12, κύλινδροι GCr15
Forming Technology: 7 + 5 οριζόντιοι κύλινδροι
Roller Shaft: Οριζόντιο 140mm
Total Power: 2500KW
Seam Heating: Ανόπτηση MF
Product Brief
Γραμμή παραγωγής σωλήνων πετρελαίου συγκόλλησης ERW σωλήνων χάλυβα API (Hg 219) Uncoiling→Strip Straightening→ κουράς & συγκόλλησης table→ το οριζόντιο σπειροειδές ρωγμών Accumulating→ τέλος ρόλων Cutting→ μυγών Straightening→ σωλήνων αερόψυξης MF ανίχνευσης → ραφών → ανίχνευσης → Forming→ HF ...
Product Description

Γραμμή παραγωγής σωλήνων πετρελαίου συγκόλλησης ERW σωλήνων χάλυβα API (Hg 219)



 Uncoiling→Strip Straightening→ κουράς & συγκόλλησης table→ το οριζόντιο σπειροειδές ρωγμών Accumulating→ τέλος ρόλων Cutting→ μυγών Straightening→ σωλήνων αερόψυξης MF ανίχνευσης → ραφών → ανίχνευσης → Forming→ HF welding→ Deburring (εξωτερικός και εσωτερικός) →polishing σε απευθείας σύνδεση annealing→ →water cooling→Sizing→ table→ που αλέθει το →hydrostatic test→ περνά από → τη συσκευασία σημαδιών → ζωγραφικής μέτρου → ελέγχου →



Οριζόντιο πλαίσιο ρόλων & κάθετο πλαίσιο ρόλων:

Διαμόρφωση του σταδίου: 8 οριζόντιων σύνολα πλαισίων ρόλων, 2 τους περιστρέφονται τον τύπο.

                         7sets το κάθετο πλαίσιο ρόλων, 5 τους περιστρέφεται τον τύπο.

Ταξινόμηση του σταδίου:  4sets καθολικό πλαίσιο ρόλων, κάθετα πλαίσια ρόλων 4sets.

αποκατάσταση του σταδίου: κεφάλι Τούρκων 2sets 4rolls


Sepcification της γραμμής παραγωγής σωλήνων HG219:

Πρώτες ύλες
χάλυβας χαμηλού άνθρακα, χαμηλός χάλυβας κραμάτων, ωρ. ή χρώμιο.
εκτατή δύναμη: σb≤600Mpa
σημείο παραγωγής: σs≤315MPa
2.0-8.0 X 800mm, ID508mm OD1800mm, 12T
Τελειωμένοι σωλήνες

γύρω από το μέγεθος σωλήνων: Φ89~Φ219mm * 2mm ~ 8mm
τακτοποιήστε, ορθογώνιο μέγεθος σωλήνων: 70 ×70mm~200× 200mm * 2.5mm~7.0mm

60×80mm~240 × 160mm * 2.5mm~7.0mm
παραγωγή του μήκους: 6~12m (μπορεί να σχεδιαστεί από το αίτημα πελατών)
τέμνουσα ακρίβεια μήκους: ±3mm (από το καυτό πριόνι υπολογιστών τριβής)

Παράμετροι μηχανών

 Decoiler, υδραυλική επέκταση, αερόφρενο, φορτίο 12T

Επικεφαλής ανοιχτήρι και straightener σπειρών: 30KW
συσκευή κουράς & συγκόλλησης άκρης, συγκόλληση ασπίδων του CO2
σπειροειδής συσσωρευτής, 8m, 80m/min που ταΐζει, 150KW
διαμόρφωση & ταξινόμηση της μονάδας, 250KW Χ συνεχές ρεύμα 2.

καυτό πετώντας πριόνι τριβής, 150KW, υδραυλική κοπή περιστροφής
οργανωμένος έξω πίνακας, 7.5KW.
οξυγονοκολλητής  800KWHF,1σύνολο MFπου ανοπτούν600KWΧ2sets
κύλινδροι, σύμφωνα με τα μεγέθη σωλήνων πελατών

Υδροστατική δοκιμή: η 5-δεκαετία του '20 ανά κομμάτι,
 Συνολική δύναμη εγκαταστάσεων: 2500KW
Ταχύτητα γραμμών: 30m/min



Προδιαγραφή μηχανών σωλήνων ERW:

Πρότυπο Μέγεθος σωλήνων Οξυγονοκολλητής HF (KW) Δύναμη μηχανών (KW) Ταχύτητα (m/min)
Фmm Χ χιλ.
HG16 Ф (7-20) Χ (0.2-0.5) 60 22 80-140
HG25 Ф (8-32) Χ (0.35-1.3) 100 45 70-130
HG32 Ф (15-50) Χ (0.6-2.0) 150 110 60-120
HG50 Ф (20-63) Χ (0.8-2.5) 200 160 50-100
HG63 Ф (20-76) Χ (0.8-3.0) 250 200 30-90
HG76 Ф (25-80) Χ (1.2-4.0) 300 110x2 30-80
HG89 Ф (32-102) Χ (1.5-4.5) 300 132 X 2 30-80
HG114 Ф (38-127) Χ (1.5-4.5) 300 160 X 2 30-70
HG125 Ф (50-165) Χ (2.0-5.0) 400 185x2 20-60
HG165 Ф (76-165) Χ (2.0-6.0) 600 200x2 15-50



Γραμμή παραγωγής σωλήνων πετρελαίου συγκόλλησης ERW σωλήνων χάλυβα API (Hg 219)Γραμμή παραγωγής σωλήνων πετρελαίου συγκόλλησης ERW σωλήνων χάλυβα API (Hg 219)Γραμμή παραγωγής σωλήνων πετρελαίου συγκόλλησης ERW σωλήνων χάλυβα API (Hg 219)
