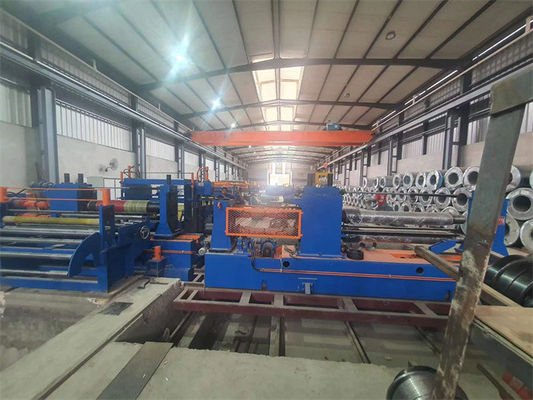

Διάταξη ανατροφοδοτικής γραμμής διακοπής χάλυβα από περιστροφή σε περιστροφή για φύλλα χάλυβα άνθρακα CR (διπλές κεφαλές διακοπής)
Τα θερμά έλατα χάλυβα άνθρακα HR είναι παχύτερα φύλλα από χάλυβα που παράγονται από θερμό έλαση.το ελάχιστο γύρω στο 0.2mm, η διαδικασία κοπής είναι υψηλής ακρίβειας υψηλής ταχύτητας και επομένως παραγωγική.
Δίνουμε διάφορες επιλογές διαμόρφωσης για τους πελάτες να επιλέξουν, ο πελάτης λέει το σχέδιο της παραγωγής τους
- Μέγεθος εισερχόμενης μητρικής τροχιάς
- προδιαγραφές τελικών περιτυλίξεων για μωρά
- Ετήσια παραγωγή
- Ακριβές διατριβές
Κατόπιν υπολογίζουμε την ταχύτητα κοπής, την ακρίβεια κοπής και την αυτοματοποίηση.
.
Σύνθεση και παραμέτρους:
1)Επιβλήματα προετοιμασίας σπείρας, 20T φορτίο
2)Ανασύρματος με ένα σχοινί (508mm σχοινί, με κυλίνδρο πίεσης 7,5KW)
3)Διασκευή ευθυγράμμισης και φτυάρισης της κεφαλής του κυλίνδρου (υδραυλική)
4) διπλές ρολά και 5 ρολά ισοπεδωτήρα και κοπή κεφαλής σπείρας (30KW AC, 160mm ρολά)
5) Συσσωρευτής λάκκων 1 (3 μέτρα μήκος, 3 μέτρα βάθος, 2,0 μέτρα πλάτος)
6)Προσωρινός οδηγός πριν από τη σχάρα (300-1600 mm ρυθμιζόμενο εύρος)
7)Σπλιττερ ((διπλή κεφαλή γρήγορη ανταλλαγή είναι προαιρετική), 220mm πέλμα, 110KW DC
8)κοντινή τροχιά απορριμμάτων (τοποθετείται κάτω από το τραπέζι μεταφοράς) 4KW μεταβλητή συχνότητα
9) συσσωρευτής λάκκων 2 (μήκος 3m, βάθος 5m, πλάτος 1,6m)
10) προ-διαχωριστικό και τεντωτή, κυλίνδρος εκκλιμακωτή (έξοδοι από μαλλί)
11)Επιστροφικός κυλίνδρος με στήριξη πρέσας διαχωρισμού 508 mm αδιάβροχο μαντήλι
12) Αμαξοστοιχία εκφόρτωσης κυλίνδρων, φορτίο 20T

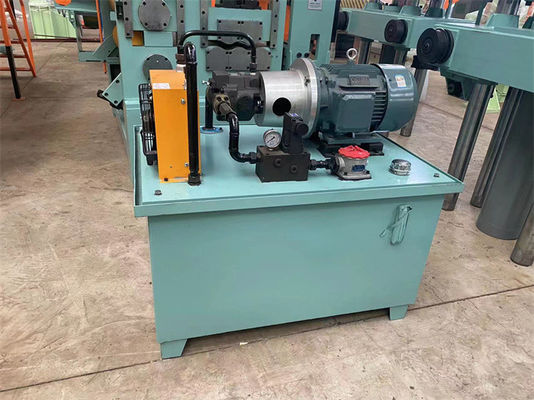

13) Υδραυλικό σύστημα, Πνευματικό σύστημα (7.5KW μεταβλητή αντλία έμβολο)
14)Ηλεκτρικό σύστημα ελέγχου
Διαδικασία διάταξης:
Ετοιμαστική σέλα, φορτωτικό φορτηγό στροβίλου, άνοιγμα με μία μανδύλα με κυλίνδρο τύπου, απολέπιση κεφαλής στροβίλου, τροφοδότης πινελιών και 5 κυλίνδρων Προεξοπλισμός, κοπής, βρόγχος λάκκου 1, πλευρική καθοδήγηση, σχιστήρα, περιστροφή απορριμμάτων,Πύργος 2, Τεντωτής και προ-διαχωριστής, κυλίνδρος μετά το κούρεμα και αποτρέπτης, οπίσθιος τροχός με διαχωριστή πάνω από το βραχίονα, άμαξα εκφόρτωσης κυλίνδρων, (τροχιομηχανή)
Παράμετροι:
| Σχιστή γραμμή 0,3-3 X 1600 120mpm |
Παράμετροι |
| Ερχόμενα σπείρα από χάλυβα |
ID508mm, 610mm, OD1800mm, βάρος τροχιάς 20T |
| Τελειωμένες σπείρες για μωρά |
ID508mm, OD1800mm, βάρος κύλινδρου 20T μέγιστο |
| πλάτος μητρικής τροχιάς |
300-1600 χιλιοστά |
| Διάμετρα περιτύλιξης |
50 mm -1600 mm |
| Αριθμός κοπής |
1 mm x 30 σχισμές· 3 mm x 12 σχισμές |
| Κεντρικοί κινητήρες |
Σλίτερ 110KW + Recoiler 132KW |
| Μαχαίρι σχιστήρα |
ID220 x OD340 x 15mm SKD11 HRC58-61 |
| Κεραυνός ελαστικού |
508 χιλιοστών μάντρα |
| Διαθέσιμη επιλογή |
Ταχεία ανταλλαγή διπλών σχιστολιθών |
| Ταχύτητα κοπής |
Ρυθμίσιμο 0-120 mpm |
| Διαμόρφωση |
Siemens PLC, Parker Drive, βαλβίδες Rexroth |
| Ακριβότητα κοπής |
πλάτος σχισμής ±0,12 mm· καμπύλη ±0,1 mm/m· βρύση 5% του πάχους· καμπός ανάδρομου <0,5 mm |
Διαμόρφωση:
| Μέρος |
Υλικό, επεξεργασία, μάρκα |
| Άξονας, άξονας, κυλίνδροι |
40Cr,HB250-275, επιφάνεια HRC55-58 |
| Πύργος σχιστήρα |
42CrMo σφυρηλάτηση, HB280-300, επιφάνεια MF HRC50-55, σκληρή χρωμική επίστρωση, γυάλωση επιφάνειας |
| Φρέμα, βάσεις |
Q235-A,Q345 Ζύγιση πλακών χάλυβα, επεξεργασία αναψύξης |
| Σώμα κιβωτίου ταχυτήτων |
Q345 Ζύγιση πλακών, θερμική επεξεργασία, άμμο, βάψιμο πρώτων υλών |
| Τεχνουργήματα: |
40Cr σφυρηλατημένο χάλυβα, HB240-255, δόντια με σκληρό πρόσωπο, δόντια που σφυρηλατούνται |
| Εναρμόνιση των συνθηκών: |
45# Χυτοσίδηρος, θέρμανση, επικάλυψη και γυαλισμός με σκληρόχρωμο |
| Υδραυλική αντλία |
Αντλία μεταβλητής πίεσης Yuken |
| ΠΛΚ |
Siemens S200 |
| Κουρέματα |
HRB, ZWZ, SKF |
| Τμήματα αερισμού |
Αεροπορία, SMC. |
