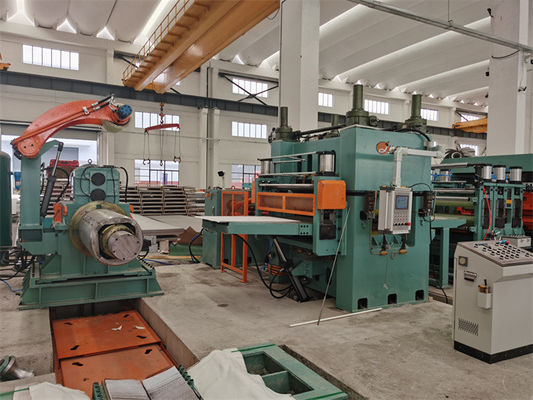

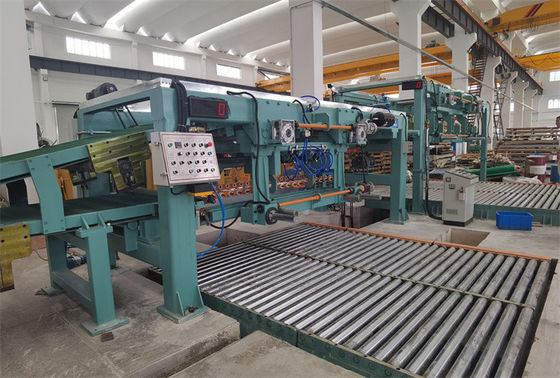

Περιστροφική μύγα κουράς που κόβεται στη γραμμή μήκους

Περιστροφική μύγα κουράς που κόβεται στη γραμμή μήκους
Basic Properties
country of origin
Wuxi, Κίνα
Brand Name
Jinye
PRODUCT MODEL
Μύγα (0.3-3) Χ 1000
Trading Properties
MOQ
1set
Packing
40HC Χ 3
period for dispatch
120-150days
payment method
T/T

Product Details

Επισημαίνω:

πέταγμα 200mm που κόβεται στη γραμμή μήκους

,

Ανοξείδωτο πέταγμα που κόβεται στη γραμμή μήκους

,

220KW πέταγμα που κόβεται στη γραμμή μήκους

Name: Περιστροφική μύγα κουράς που κόβεται στο ανοξείδωτο γραμμών μήκους
Sheet Material: Ανοξείδωτο 304, 316, κράμα ψευδάργυρου -ψευδάργυρος-nickle
Sheet Thickness: 0,3-3 χιλιοστά
Sheet Width: 2001000mm
Coil ID: 508mm, 610mm
Coil OD: 1800mm
Coil Weight: 15T
Cutting Speed: 80pcs 1m ανά λεπτό
Cutting Length: 2003000mm
Cutting Style: Περιστροφική κουρά μυγών
Leveler: 6hi
Total Power: 220kW
Land Area: 28m X 8m
Feeding Direction: Ο πελάτης αποφασίζει
Product Brief
Αυτόματη Γραμμή Κοπής σε Μήκος με Περιστροφικό Ψαλίδι από Ανοξείδωτο χάλυβα 0.3-3 X 1000 Η γραμμή κοπής σε μήκος με περιστροφικό ψαλίδι, κατασκευασμένη από την εταιρεία μας, είναι υψηλής ταχύτητας και ακρίβειας, ειδικά κατάλληλη για κοπή λεπτών φύλλων μετάλλου μικρού μήκους: Η κοπή με ψαλίδι είναι κ...
Product Description

Αυτόματη Γραμμή Κοπής σε Μήκος με Περιστροφικό Ψαλίδι από Ανοξείδωτο χάλυβα 0.3-3 X 1000



Η γραμμή κοπής σε μήκος με περιστροφικό ψαλίδι, κατασκευασμένη από την εταιρεία μας, είναι υψηλής ταχύτητας και ακρίβειας, ειδικά κατάλληλη για κοπή λεπτών φύλλων μετάλλου μικρού μήκους:

  • Η κοπή με ψαλίδι είναι κατάλληλη για κοπή λεπτών φύλλων σε ρολό μεγάλου μήκους (χιλιάδες μέτρα).
  • Η συχνότητα κοπής με ψαλίδι μπορεί να φτάσει τις 150 φορές/λεπτό. Ταχύτητα γραμμής 80 -100m/min
  • Η κοπή κοντών φύλλων σημαίνει υψηλή συχνότητα συνεχούς κοπής και υψηλή παραγωγικότητα.
  • Η υψηλή ακρίβεια 6High leveler, film laminator, διπλοί στοίβες είναι μια διάταξη υψηλής παραγωγής.
  • Η γραμμή κοπής με ψαλίδι για 0.3 -3.0mm x 1000mmW x 200 -3000mmL.
  • Η ρύθμιση των κυλίνδρων ισοπέδωσης γίνεται αυτόματα με σερβο πίεση εφεδρικών κυλίνδρων.

Παράμετροι:

Εισαγωγή Πρώτης Ύλης και Τελικού Προϊόντος
Πρώτες Ύλες Θερμής / Ψυχρής Έλασης ανοξείδωτος χάλυβας
Μηχανικές Ιδιότητες Αντοχή σε εφελκυσμό σb≤800Mpa, σs≤550Mpa
Πάχος 0.2-2.0mm, 0.3-3.0mm
Πλάτος 200mm-1000mm(Μέγιστο)
Εξωτερική Διάμετρος Ρολού ≤Φ1500,1800mm
Εσωτερική Διάμετρος Ρολού Φ508mm (μεγέθυνση σε Φ610mm με φλάντζες)
Μέγιστο Βάρος 10τόνοι, 15τόνοι, 20 τόνοι
Μήκος Φύλλου 200 - 3000mm
Ανοχή Μήκους L 0 = 1M±0.3 mm (σταθερή ταχύτητα)
L 0 = 1 M±0.4 mm (επιτάχυνση / επιβράδυνση)
Ανοχή Διαγώνιου Μήκους L 1 = 1M±0.5mm
Ύψος Στοίβαξης 650mm Μέγιστο (ξύλινη υποστήριξη περίπου 150mm ύψος)
Μέγιστο Βάρος Στοίβαξης 5 τόνοι



  Παράμετροι Flying CTL
1 Γραμμική Ταχύτητα 0-80 m/min
2 Ταχύτητα Σύνδεσης 0-15 m/min
3 Παροχή Ρεύματος 380V / 50Hz / 3PH
4 Εγκατεστημένη Ισχύς Περίπου 220KW
5 Τρόπος Διατομής Δύο Μαχαίρια Flying Counter Cutting
Μηχανισμός κοπής track cutting
6 Τρόπος Ελέγχου AC, CNC και PLC Control
7 Κινητήρας Κίνησης α. Κινητήρας Ξετυλίγματος: AC 30KW β. Κινητήρας Ισοπέδωσης: AC 75KW

γ. Σερβοκινητήρας Flying Shears:

AC 90KW



Σύνθεση:

  Στοιχείο Ποσότητα
1 Σταθμός Φόρτωσης 1
2 Αμαξίδιο Φόρτωσης 1
3 Ξετυλίχτης 1
4 Μηχανή Ακριβούς Ισοπέδωσης (19 Κύλινδροι) 1
5 Συσκευή Σερβο Τροφοδοσίας (Περιλαμβάνει Συσκευή Επικάλυψης) 1

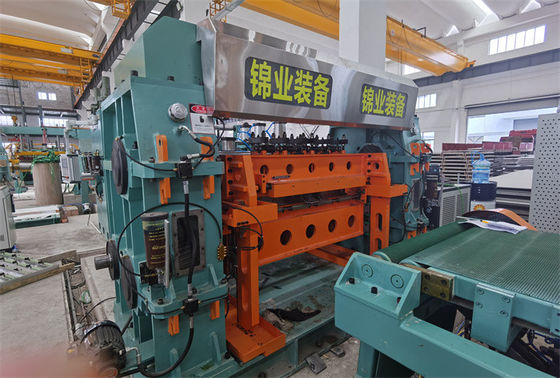

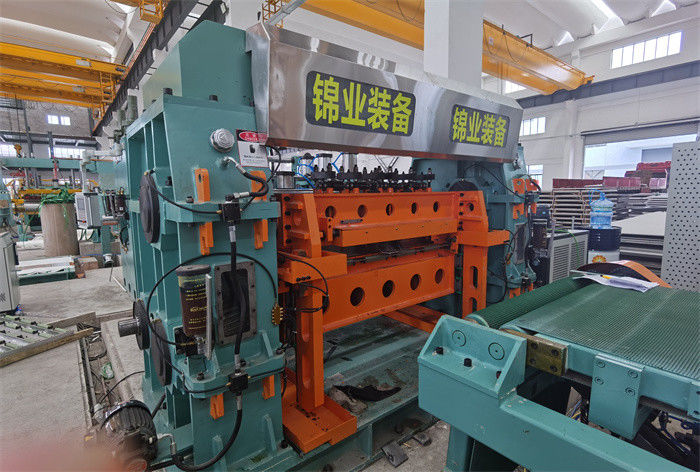

6 Περιστροφικό Ψαλίδι Υψηλής Ταχύτητας 1
7 Τριών Σταδίων Μεταφορικός Ιμάντας 1
8 1ος Αυτόματος στοίβακτης φύλλων 1
9 2ος Αυτόματος στοίβακτης 1
10 Υδραυλικό Σύστημα 1
11 Πνευματικό Σύστημα 1
12 Σύστημα Λίπανσης 1
13 Ηλεκτρικό Σύστημα 1



Χαρακτηριστικά:

  1. Η γραμμή κοπής σε μήκος είναι για την κατασκευή πλακών χάλυβα συγκεκριμένου μήκους με ισοπέδωση και κοπή σε μήκος, που αποτελείται από ξετυλίχτη, ισοπεδωτή, περιστροφικό ψαλίδι, στοίβακτη, κ.λπ. με βοηθητικές λειτουργίες φόρτωσης ρολού, μέτρησης μήκους, επίστρωσης φιλμ, παράδοσης και εξόδου φύλλων, κ.λπ.
  2. Η διαδικασία εργασίας είναι ξετύλιγμα, ισοπέδωση 19 κυλίνδρων 6hi, μέτρηση μήκους, περιστροφική κοπή με ψαλίδι, τα κομμένα φύλλα πηγαίνουν στον πρώτο στοίβακτη μέχρι ο αριθμός της στοίβαξης να φτάσει τον προκαθορισμένο αριθμό, στη συνέχεια μεταφέρονται χειροκίνητα στον δεύτερο στοίβακτη. Ενώ τα φύλλα πηγαίνουν στον δεύτερο στοίβακτη, εξάγετε τα φύλλα στο πρώτο τραπέζι ανύψωσης με τραπέζι κυλίνδρων και στη συνέχεια ο πρώτος στοίβακτης επιστρέφει στην κατάσταση εργασίας. Με αυτόν τον τρόπο, η κοπή ενός ρολού χάλυβα μπορεί να συνεχιστεί συνεχώς.
  3. Η διαδικασία εργασίας είναι αυτόματη, υιοθετώντας έλεγχο PLC servo και HMI. στην οθόνη αφής, μπορεί να ορίσει μεγέθη φύλλων, αριθμό τεμαχίων, να υπολογίσει το βάρος των φύλλων, επιπλέον, έχει λειτουργίες: ορισμός ταχύτητας τροφοδοσίας, ορισμός μήκους τροφοδοσίας, ορισμός αριθμού τροφοδοσίας, εναλλαγή μεταξύ χειροκίνητου και αυτόματου, αυτόματη εκκίνηση, αυτόματη διακοπή, παύση, μηδενισμός μετρητή, κουμπί fwd-rwd, ψαλίδι πάνω-κάτω, συναγερμός βλαβών, κ.λπ.
  4. Οι επικαλυμμένοι με χρώμιο κύλινδροι, οι κύλινδροι PU, ο φυσητήρας, κ.λπ. παίζουν ρόλο στην προστασία της επιφάνειας του φύλλου από τραυματισμούς.
  5. Εκτός από τη χειροκίνητη σύνδεση, όλα λειτουργούν αυτόματα.

Περιστροφική μύγα κουράς που κόβεται στη γραμμή μήκουςΠεριστροφική μύγα κουράς που κόβεται στη γραμμή μήκους
