Περιστροφική περικοπή κουράς ακρίβειας στην κοπή μυγών υψηλής ταχύτητας γραμμών μήκους

Μεγάλες Εικόνας : Περιστροφική περικοπή κουράς ακρίβειας στην κοπή μυγών υψηλής ταχύτητας γραμμών μήκους

Λεπτομέρειες:

Τόπος καταγωγής:	Wuxi, Κίνα
Μάρκα:	Jinye
Αριθμό μοντέλου:	Μύγα (0.3-3) Χ 1500

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1SET
Συσκευασία λεπτομέρειες:	40HC Χ 3
Χρόνος παράδοσης:	120-150days
Όροι πληρωμής:	T/T

Επικοινωνία

Περιστροφική περικοπή κουράς ακρίβειας στην κοπή μυγών υψηλής ταχύτητας γραμμών μήκους

περιγραφή

Ονομασία:	Περιστροφική κουρά που κόβεται στη γραμμή μήκους	Ειδικότητα:	Υψηλή ακρίβεια υψηλής ταχύτητας
Υλικό:	HRC, ΚΈΝΤΡΟ ΑΝΊΧΝΕΥΣΗΣ ΚΑΙ ΕΛΈΓΧΟΥ, ΓΠ, PPGI, SS	Δυνατότητα εκτύπωσης:	0.3-3mm
Διάμετρο φύλλου:	500-1500 χιλιοστά	Ιδιότητα τροχιάς:	508 χιλιοστά
Στρογγυλοί Od:	2000 χιλιοστά	Βάρος της τροχιάς:	20-25Τ
Μέγεθος κοπής:	200 3000mm	Ταχύτητα κοπής:	ανώτατα 150 περικοπές/λ.
Τέμνον ύφος:	Περιστροφική κουρά	Leveler:	4Hi, 6hi
Συνολική ισχύς:	300 kW	Περιοχή γης:	25m x 8m
Επισημαίνω:	Περιστροφική κουρά που κόβεται στη γραμμή μήκους , Ακρίβεια που κόβεται στη γραμμή μήκους , Μύγα υψηλής ταχύτητας που κόβεται στη γραμμή μήκους

Ακριβής περιστροφική κούρεμα κόψιμο σε μήκος γραμμής υψηλής ταχύτητας Fly κόψιμο

Η μηχανή Rotary Shear cut to length είναι μια προηγμένη μηχανή υψηλής ταχύτητας υψηλής ακρίβειας για την κοπή σε μήκος, ειδικά κατάλληλη για την κοπή χαρτιού ελαφρού μεγέθους:

Για παράδειγμα, ένα μήκος περιστροφής 0,2 mm είναι 10 φορές μεγαλύτερο από το μήκος περιστροφής 2 mm, η παραγωγή υψηλότερου βάρους κομμένων φύλλων απαιτεί ταχύτερη ταχύτητα γραμμής.
Το λεπτό φύλλο μπορεί εύκολα να κοπεί με μια γρήγορη κίνηση, έτσι ώστε να είναι διαθέσιμη η πεταχτή περιστροφική κοπή: το φύλλο τρέχει με σταθερή ταχύτητα,περιστροφική κοπής περιστρέφεται και κόβει ένα φύλλο σε ένα κύκλωμα κάτω από το κλειστό βρόχο μήκος ανατροφοδότηση, η μέγιστη συχνότητα κοπής μπορεί να είναι έως 150 φορές/min. γραμμική ταχύτητα παραγωγής έως 80m/min
Η κοπή με περιστροφική κοπή είναι ιδιαίτερα κατάλληλη για μικρά φύλλα, αν και τα εξαιρετικά μικρά φύλλα δεν μπορούν να τρέξουν πολύ γρήγορα, η συχνότητα κοπής μπορεί να είναι περίπου 100pcs / min.

Σύγκριση κυλίνδρου 2 mm και κυλίνδρου 0,2 mm:

	Προδιαγραφές τροχιάς	Μέγεθος φύλλου	Ταχύτητα γραμμής κοπής	Χρόνος κοπής ανά τροχιά
0.2mm φύλλο περιστροφής	508mm ID,1250mm πλάτος, 15T	~7500m	80m/min	95 λεπτά
2 mm φύλλο περιστροφής	508mm ID, πλάτος 1250mm, 15T	~ 750m	80m/min	9.5 λεπτά

Παράμετροι:

Εισροές πρώτης ύλης και τελικό προϊόν
Απασχόληση	Ζεστό/ψυχρό γαλβανισμένα, ψυχρά κυλούμενα, έγχρωμα επικαλυμμένα τυλίγματα
Μηχανικές ιδιότητες	Δυνατότητα τέντωσης σb≤460Mpa, σ0,2≤280Mpa
Δάχος	00,2-2,0 mm,
Διάμετρο	500 mm-1500 mm (μέγιστο)
Υπερβολική δόση.	≤ Φ1800mm
Ταυτότητα.	Φ508mm (μεγέθυνση σε Φ610mm με συμπίεση)
Μέγιστο βάρος	15 τόνους, 20 τόνους
Μέγεθος φύλλου	200 - 4000 mm
Ανεκτικότητα σε μήκος	Α₀= 1M±0,3 mm (ομοιόμορφη ταχύτητα)
Ανεκτικότητα σε μήκος	Α₀= 1 M±0,4 mm (επιτάχυνση / επιβράδυνση)
Ανεκτικότητα διαγώνιας μήκους	Α₁= 1M±0,5 mm
Υψόμετρο στοίβωσης	650 mm μέγιστο (ξύλινη στήριξη ύψους περίπου 150 mm)
Μέγιστο βάρος στοίβωσης	5 τόνους

	Παράμετροι CTL πτήσης
1	Γραμμική ταχύτητα	0-80 m/min
2	Ταχύτητα νημάτων	0-15 m/min
3	Ηλεκτρική τροφοδοσία	380V / 50Hz / 3PH
4	Εγκατεστημένη ισχύς	Περίπου 250KW
5	Διασταυρούμενη οδός	Δύο μαχαίρια πετούν και κόβουν
5	Διασταυρούμενη οδός	Μεθοδολογία κοπής
6	Δρόμος ελέγχου	Ελέγχος εναλλασσόμενου ρεύματος, CNC και PLC
7	Μηχανή κίνησης	α. Μηχανή αποσύνδεσης: AC 30KW
7	Μηχανή κίνησης	γ. Σερβοκινητήρας περιστρεφόμενων ψαλίδων: Εναλλακτικός ρεύμα 90 kW

Σύνθεση:

	Άρθρο	Αριθμός
1	Σταθμός φόρτωσης	1
2	Αμαξοστοιχία φόρτωσης	1
3	Αποσυσκευαστής	1
4	Μηχανή ακριβούς ισοπέδωσης (19 κυλίνδρους)	1
5	Συσκευή τροφοδοσίας με εξυπηρέτηση (συμπεριλαμβανομένης της συσκευής στρώσης)	1
6	Επιστροφική μηχανή κόψιμο πτηνών υψηλής ταχύτητας	1
7	Τρία στάδια μεταγωγική ζώνη	1
8	1^ΣτΜηχανή συλλογής φύλλων	1
9	2^νΑυτοματοποιημένη μηχανή συλλογής	1
10	Υδραυλικό σύστημα	1
11	Πνευματικό σύστημα	1
12	Σύστημα λίπανσης	1
13	Ηλεκτρικό σύστημα	1

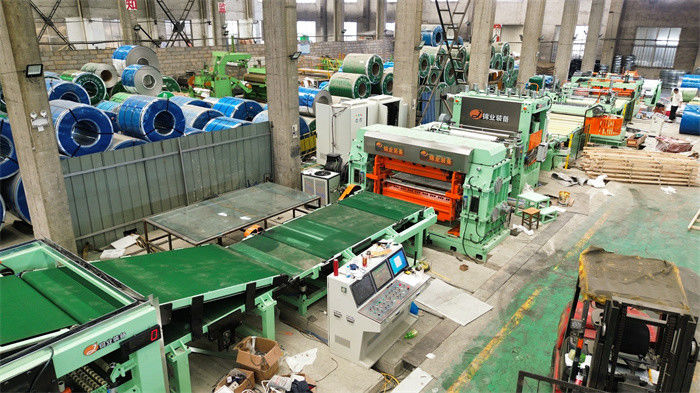

Περιστροφική περικοπή κουράς ακρίβειας στην κοπή μυγών υψηλής ταχύτητας γραμμών μήκους 0

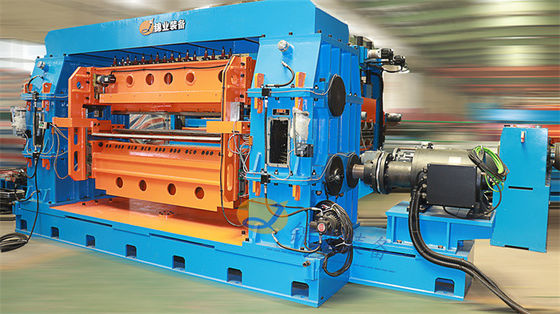

Περιστροφική περικοπή κουράς ακρίβειας στην κοπή μυγών υψηλής ταχύτητας γραμμών μήκους 1

ετικέτα:

Υπεύθυνος Επικοινωνίας: Mrs. Megan Yan

Τηλ.:: 86-18951513765

Φαξ: 86-510-88159195
