Αργιλίου φύλλων κινούμενη κουρά μυγών γραμμών σπειρών τέμνουσα που κόβεται στη γραμμή σπειρών μήκους

Αλουμινένιο φύλλο Fly Moving Shear Cut To Length Line Machine

Τα φύλλα αλουμινίου σε κυλίνδρους (διάστημα 0,15-6.0 mm, το φύλλο αλουμινίου πάνω από 10 mm ειδικά πάνω από 25 mm σε κομμάτια) είναι είναι πιο μαλακό στο σώμα και ομαλό στην επιφάνεια, μπορεί να είναι καθαρό αλουμίνιο ή κράμα αλουμινίου.συχνότερα 1xxx, 3xxx, 5xxx, 7xxx σειρές φύλλα αλουμινίου. Διαφορετικές ιδιότητες φύλλου αλουμινίου διαφέρουν πολύ, γενικά Δυνατότητα απόδοσης ≥65Mpa, αντοχή σε έλξη 170-305Mpaημισκληρότητα ((H24), πλήρης σκληρότητα ((H18).

Προδιαγραφές φύλλου αλουμινίου

Ιδιότητες φύλλου αλουμινίου:

Χαρακτήρες:

Το φύλλο αλουμινίου κυλίνδρου κοπεί σε μήκος γραμμή πρέπει να είναι ιπτάμενο κόψιμο τύπο, είτε περιστροφική κοπή ή μετακινούμενη κοπή, η κοπή δεν θα επηρεάσει το φύλλο πηγαίνει προς τα εμπρός

1. Μη ανασταλτικό συνεχώς επίπεδο φύλλο αλουμινίου χωρίς σημάδι κυλίνδρου
2. Η τροφοδοσία με τσιμπήματα θα βλάψει την επιφάνεια του φύλλου, το κόψιμο με μύγα δεν χρειάζεται να σταματήσει.
3. Το σύστημα στοιβάσματος λαμβάνει το φύλλο κομμάτι-κομμάτι χωρίς να το πληγώνει, ο στοιβάσματος μπορεί να είναι ένα ή δύο σετ ανά ταχύτητα γραμμής.
4. Μηχανή εξισορρόπησης 6 hi κατάλληλη για εξισορρόπηση μαλακών φύλλων αλουμινίου με υψηλή ακρίβεια
5. Ο αυτόματος ανεξάρτητος ανακυκλωτής είναι αποτελεσματικός και ακριβής, κατάλληλος για περιτυλίγματα αλουμινίου.

Σύνθεση

• 1.Κουρτίνα αποθήκευσης σέλα, αποθήκευση ένα ή δύο αλουμινένιους κυλίνδρους
• 2.Καρδάλιο φόρτωσης κυλίνδρων. Πάρτε ένα κυλίνδρο από την σέλα και φορτώστε ένα κυλίνδρο στο uncoiler
• 3.Ανασύρματα με ένα μόνο σχοινί: σχοινί υδραυλικής επέκτασης για τυποποιημένο Φ508mm, υδραυλική κεντρική ρύθμιση, με απολέπιση χαρτιού.
• 4.Κατασκευή κυλίνδρου για την αποκόλληση της κεφαλής κυλίνδρου, πλάκα φτυάρισης του αποκόλλητη: για να ανοίξει η κεφαλή κυλίνδρου από το αποκόλλητο και να την στείλει στο τροφοδοτικό συρρίκνωσης
• 5.2+17 Ρολέρ ισοπέδωσης: 6Hi, 2 στρώσεις ρολέρ εργασίας, 2 στρώσεις μεσαίων ρολέρ και 2 στρώσεις εφεδρικών ρολέρ, η πίσω ένταση είναι ευεργετική μεταξύ ισοπέδωσης και ξετυλίγματος.
• 6.Συλλογικός συσσωρευτής ή τραπέζι κυλίνδρων μετάδοσης: το φύλλο συσσωρεύεται στο λάκκο για να διασφαλιστεί η συνεχής εργασία σε επίπεδο, το τραπέζι κυλίνδρων μετάδοσης είναι επίσης εφικτό σε συγχρονισμένη κούρεμα πτήσης.
• 7. ζεύγη διπλών κυλίνδρων, με μετρίαση μήκους με σέρβο (και στρώση ταινίας): μετρίαση μήκους με σέρβο ((ζεύγος κυλίνδρων τσίμπησης ή δομή κυλίνδρων 2+5+2 που τροφοδοτούνται από σέρβοκινητήρα και ελεγκτή),με κυλίνδρους τσιμπήματος επικαλυμμένους με PU για την επικάλυψη ταινιών
• 8- Σκοπή με πτήση, με καθοδήγηση βίδες: η συχνότητα κοπής είναι σχετική με το μήκος του φύλλου, υδραυλική κοπή από κάτω προς τα πάνω.
• 9.Καταγωγός ζώνης: μεταφορά των τελικών φύλλων στο στοιβακτήρα
• 10.Συλλογισμός: παραλαβή φύλλων κομμάτι-κομμάτι και συσσώρευση σε τραπέζι ανύψωσης, συλλογισμός φορτίου 5T.
• 11.Τα φύλλα αυτοκινήτου, τραπέζι ρολ εξόδου: παράδοση φύλλα έξω, στη συνέχεια συσκευασία. μπορεί να είναι δύο αυτοκίνητα, ένα λειτουργεί και το άλλο περιμένει.
• 12Υδραυλικό σύστημα: 11KW αντλία ταχυτήτων παρέχει πίεση 12Mpa.
• 13Ηλεκτρικό σύστημα ελέγχου: Ένα ηλεκτρικό ντουλάπι και δύο πάνελ χειριστή (μία κονσόλα για μετρήσεις σερβο, PLC, HMI και στοίβαση, μία για ξετυλίκιση και ισοπέδωση) με πλήρεις και ασφαλείς λειτουργίες

Παράμετροι:

Διαδικασία διάταξης:

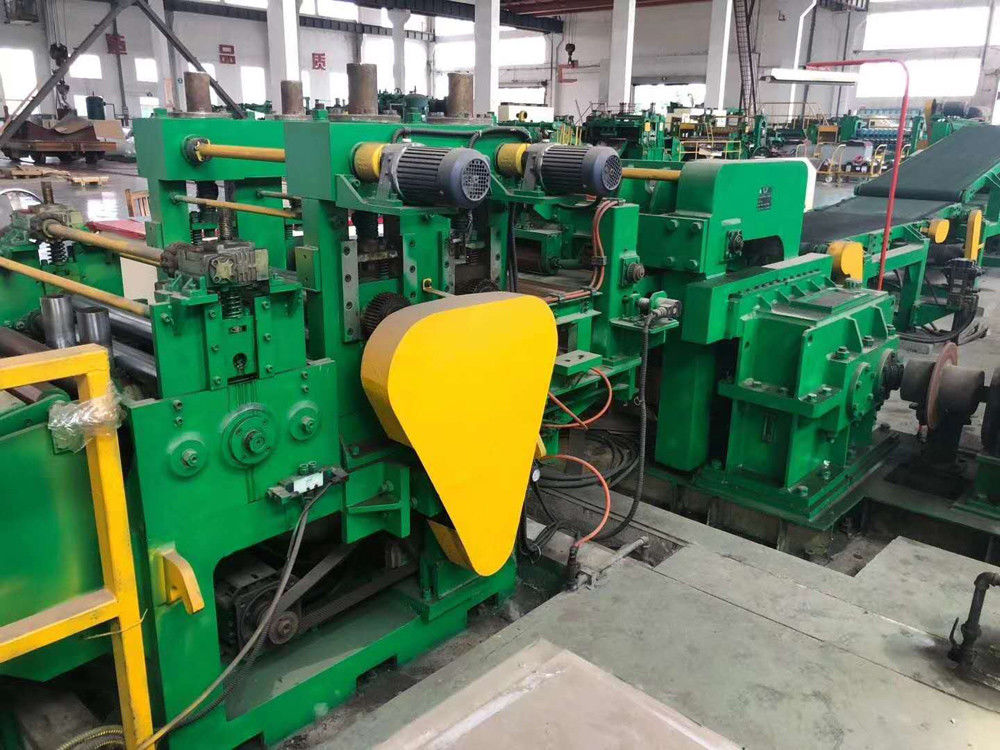

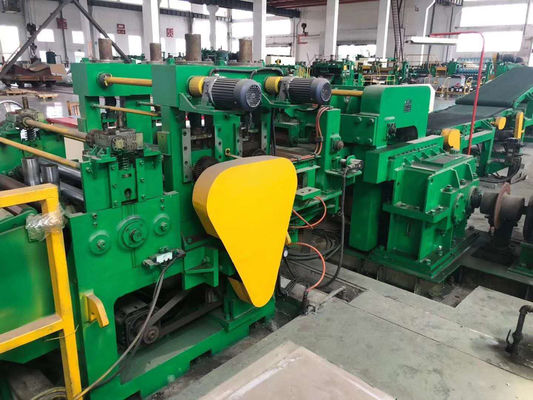

Φωτογραφίες:
