Αλουμινίου Coil Αλ φύλλο διαμήκη κοπή γραμμής Μηχανή 0,15 -1,5 x 1600

Αλουμινίου Coil Αλ φύλλο διαμήκη κοπή γραμμής Μηχανή 0,15 -1,5 x 1600


Η μηχανή διαμήκη κοπής χαρτιού αλουμινίου είναι ειδικά σχεδιασμένη για τις διαδικασίες ξετυλίγματος, διαμήκης κοπής και περιστροφής των περιστροφών αλουμινίου,ειδικά για την κοπή περιστροφών αλουμινίου σε κατάσταση O (Al2Q3)Το υλικό του αλουμινίου είναι ελαφρύ, λεπτό και μαλακό, με πολύ υψηλές απαιτήσεις για την ακρίβεια κοπής και την ακρίβεια τυλίγματος.που αντικατοπτρίζει το επίπεδο ακρίβειας της κατασκευής εξοπλισμού

Το σύνολο της γραμμής κοπής περιλαμβάνει μια πλατφόρμα αποθήκευσης, ένα κινητό αποσυσκευαστή, ένα μπροστινό λάκκο αποθήκευσης, ένα κινητό πλευρικό οδηγό, ένα μηχάνημα κοπής δίσκων (διαθέσιμα διπλά κοπτήρες), ένα μηχάνημα περιστροφής άκρων εκτός σύνδεσης,- Όχι, όχι.. 2 αποθήκευση κυλίνδρων, προ-διαχωρισμός, σταθμός έντασης (πίνακας + τύπου δύο κυλίνδρων), πίσω μηχανή κούρεματος, ρόλος εκτροπής, συσκευή διαχωρισμού πρέσας, οπισθοδρομική μηχανή και φορτηγό εκφόρτωσης.Μεταξύ αυτών, το επίπεδο δομικού σχεδιασμού και διαμόρφωσης κάθε τμήματος πρέπει να φτάνει σε υψηλό επίπεδο ακρίβειας για την επίτευξη των απαιτήσεων της υψηλής ταχύτητας ακριβούς κοπής και περιτύλιξης

Χαρακτηριστικά εξοπλισμού:

1Η γραμμή κοπής αυτή λαμβάνει πλήρως υπόψη την προστασία της επιφάνειας του φύλλου μετάλλου: το φανατοειδές μπλοκ του τύμπου εκτροπής υιοθετεί δονητή επικαλύπτηση,οι κυλίνδροι τύπου και οι κυλίνδροι μετάβασης είναι και οι δύο τυλιγμένοι κυλίνδροι από καουτσούκ, και η ανατροφοδότης είναι απρόσκοπτη περιτύλιξη.

2Η γέφυρα διέλευσης του βρόχου εισόδου είναι τύπου ανύψωσης, συμπεριλαμβανομένης μιας συσκευής τροφοδοσίας σε σχήμα τόξου, και η υπερηχητική ανίχνευση επιτυγχάνει επαρκή και ευέλικτη αποθήκευση υλικού.

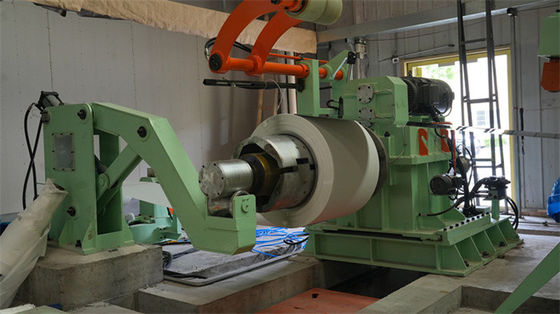

3Η υδραυλική επέκταση και συστολή της στροφής του ανακυκλωτή, η αυτόματη συγκέντρωση, η πνευματική πέδηση και η ενεργή τροφοδοσία στο αποθηκευτικό βρόχο.

4Ο κινητός πλευρικός σταθμός καθοδήγησης περιλαμβάνει μηχανές λήψης υλικού, συμπίεσης και κοπής, οι οποίες μπορούν όχι μόνο να συνδέσουν την κεφαλή ξετυλίγματος για να επιτύχουν την τροφοδοσία υλικού στο κοπτήρα δίσκου,αλλά επίσης να ανταποκριθεί στην ενεργό τροφοδοσία στο λάκκο αποθήκευσης.

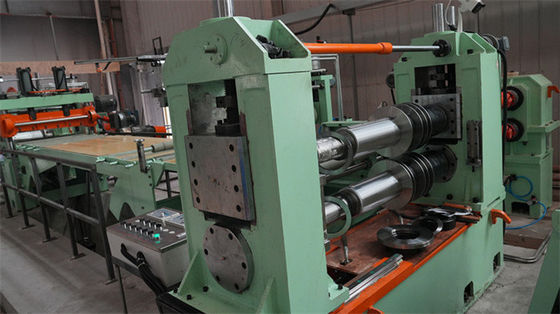

5- Διαμήκη κοπή: λεπίδες δίσκου, παράλληλη κοπή του άνω και του κατώτερου άξονα της λεπίδας, σέρβο πίεση του άνω άξονα της λεπίδας με ανυψωτήρα με στροφή σφαίρας, ηλεκτρονικό κανόνα που ελέγχει την ακρίβεια ανύψωσης,συσκευή κατά της αξιωτικής κίνησης και εξάλειψης της καθαρότητας ανύψωσης που εξασφαλίζει την ακρίβεια, με αξιωτική κίνηση του άξονα της λεπίδας εντός 0,005 mm.

6. Μηχανή περιστροφής απορριμμάτων από άκρη: Τα απορρίμματα από άκρη πέφτουν ελεύθερα στο λάκκο και τραβούνται έξω από το λάκκο για να συλλέγονται σε ρόλους.Υπάρχει μια πιεστική πλάκα αισθήματος στο τραπέζι καθοδήγησης μετάβασης για να αποτρέψει την ουρά από την πτώση στο βρόχο.

7. Μηχανισμός διαχωρισμού ταινιών: Καθορίστε τη θέση των ταινιών που διαχωρίζουν τα κομμάτια δίσκου σύμφωνα με το μέγεθος των ταινιών, και βεβαιωθείτε ότι οι ταινίες διαχωρίζονται καθαρά μέσω τριών φορές διαχωρισμού.

8Τραπέζι τάσης, εκτός από την τάση πλάκας, εξοπλισμένο με διπλή τάση κυλίνδρου, τάση ελέγχου σερβο, σταθερή και ρυθμιζόμενη τάση με υψηλή ακρίβεια.

9. Ρολάρι κάμψης μέτρησης ταχύτητας: Η διάμετρος του ρολάρου είναι σχετικά μεγάλη και υποβάλλεται σε μετρήσεις ταχύτητας και στροφές για να προσαρμοστεί στις απαιτήσεις γωνίας περιστροφής και ρυθμίσεως ταχύτητας.

10Μηχανισμός διαχωρισμού πιέσεων: Η υδραυλική στήλη καθοδήγησης πιέζει απευθείας προς τα κάτω και η ομοιόμορφη πίεση αυξάνεται παθητικά, εξασφαλίζοντας καθαρό και αξιόπιστο διαχωρισμό των ταινιών.

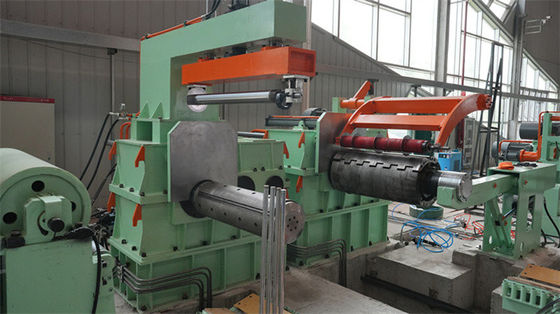

11. Χωρίς ραφή πίσω από το μαντράλ: διπλό σαγόνι χωρίς ραφή τύμπανο, εσωτερικό μπλοκ επέκτασης είναι ένα ολοκληρωμένο μανίκι, με καλή ακαμψία και υψηλή ακρίβεια.

Σύνθεση και παραμέτρους:
