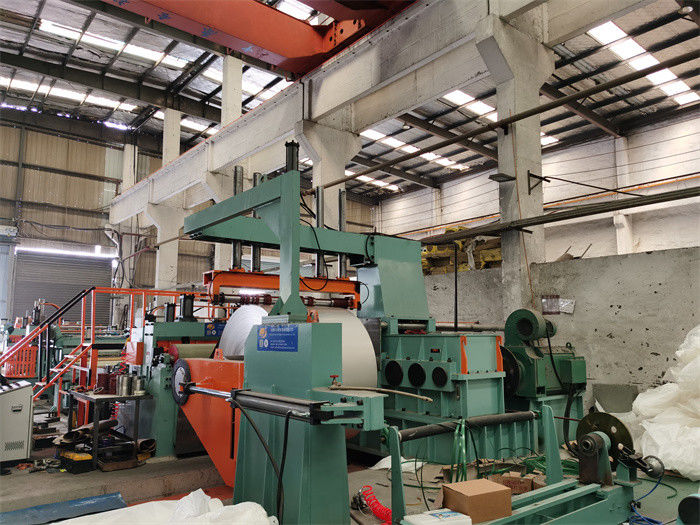

Ελαφρύ μετρητών φύλλο χάλυβα υψηλής ακρίβειας αυτόματο που σκίζει τη γραμμή

Ελαφρύ μετρητών φύλλο χάλυβα υψηλής ακρίβειας αυτόματο που σκίζει τη γραμμή

Η αυτόματη τέμνουσα γραμμή φύλλων χάλυβα είναι μια μηχανή που χρησιμοποιείται για τα πιάτα χάλυβα κοπής και μετάλλων κοπής, τα οποία μπορούν ακριβώς να κόψουν τα πιάτα χάλυβα των διαφορετικών προδιαγραφών και των παχών.

Η αρχή εργασίας της είναι να ξετυλίξει το πιάτο χάλυβα από το μεγάλο ρόλο, να υποβληθεί στην εγκάρσια και διαμήκη κουρά, και να λάβει τελικά τα μικρά πιάτα χάλυβα που ανταποκρίνονται στο απαραίτητες μέγεθος και τις προδιαγραφές, και τις κυλούν έπειτα επάνω. Αυτή η μηχανή ενσωματώνει τις πολλαπλάσιες λειτουργίες όπως να ξετυλίξει, η κοπή, και να ξανατυλίξει, και μπορεί να επιτύχει τις αυτοματοποιημένες διαδικασίες. Εξασφαλίζοντας αποτελεσματική παραγωγή, βελτιώνει την αποτελεσματικότητα παραγωγής και την ποιότητα των προϊόντων.

Το ελαφρύ φύλλο χάλυβα ακρίβειας μετρητών που σκίζει τη γραμμή προσαρμόζεται σύμφωνα με τις ερχόμενα διαστάσεις & το βάρος φύλλων σπειρών χάλυβα πελατών επίσης καλά - τελειωμένες προδιαγραφή και παραγωγή σπειρών μωρών. Η σχισμή της ταχύτητας είναι προαιρετικό 100m/min, 120m/min, 150m/min, 200m/min συν κάτω - χρόνος (ο χρόνος της φόρτωσης, του περάσματος κλωστής σε βελόνα και της εκφόρτωσης) μέσα σε 10minutes. οι μέσες ανάγκες 30minutes, κάθε μέρα 8hours σπειρών 15T μπορούν να σκίσουν 240T.

Το συνεχές ελαφρύ φύλλο σπειρών χάλυβα μετρητών που σκίζει με υψηλή ταχύτητα στη υψηλή ακρίβεια, κάθε μονάδα της σχισμής της γραμμής σχεδιάζεται περίπλοκα, επεξεργάζεται, συγκεντρώνεται και εγκαθίσταται για να δώσει την ομαλή διαδικασία σχισμής στη μηχανή. Σχεδιάζουμε και κάνουμε προσαρμοσμένος σκίζοντας τις γραμμές υψηλής ακρίβειας υψηλής ταχύτητας για το λεπτό φύλλο χάλυβα μετρητών που σκίζει για τους πελάτες σε όλο τον κόσμο (Μαλαισία, Φιλιππίνες, Βιετνάμ, Σαουδική Αραβία, Ε.Α.Ε., Ιράκ, Αίγυπτος, Αλγερία, Νιγηρία, Γκάνα, Κόστα Ρίκα, Βραζιλία, Βενεζουέλα, Κολομβία, ΗΠΑ, Kazakastan, Ρωσία, Serabia, Ουκρανία, κ.λπ.)

Σύνθεση

Σπείρα που προετοιμάζει τη σέλα, το αυτοκίνητο φόρτωσης σπειρών, Uncoiler, το επικεφαλής ανοιχτήρι σπειρών, τον τροφοδότη & προ-leveler-προ, την κουρά τσιμπήματος, το συσσωρευτή 1 κοιλωμάτων, τον οδηγό εισόδων, Slitter, το κουρδιστήρι απορρίματος, το συσσωρευτή 2, Tensioner και Pre-separator κοιλωμάτων, τη μετα κουρά και deflector τον κύλινδρο, recoiler με το διαχωριστή overarm, σπείρα που απαλλάσσει το αυτοκίνητο, (περιστροφική πύλη)

• Uncoiler: ενιαίος mandrel cantilever τύπος για το φορτίο 15-20T σπειρών ή τα διπλά μυτερά κεφάλια uncoiler για 20 -30T
• Τροφοδότης και Preleveler τσιμπήματος: τσιμπήστε τη λουρίδα χάλυβα σίτισης slitter στη λουρίδα σκουντημάτων και τροφών στο συσσωρευτή κοιλωμάτων στον αυτόματο τρόπο.
• Slitter είναι η καρδιά της σκίζοντας γραμμής, εγκαθιστά τα μαχαίρια δίσκων, πλήκτρα διαστήματος, λαστιχένια δαχτυλίδια ή οι ξύλινες λουρίδες για να πραγματοποιήσουν τη σχισμή, διπλή slitters γρήγορη ανταλλαγή είναι προαιρετικές
• Οι ουρές σχισμών πιέζουν τον κύλινδρο: εγκατεστημένος στον πίνακα ρόλων πέρα από τα κουρδιστήρια απορρίματος, για να πιέσει τις ουρές λουρίδων σχισμών να μην περιέλθει στο βρόχο κοιλωμάτων.
• Κουρδιστήρι απορρίματος: ο κάθετος τύπος ή ο οριζόντιος τύπος είναι διαθέσιμος, κουρδίζει τα απορρίματα ακρών.
• Λουρίδες που χωρίζουν: χωρισμός τριών χρονικών λουρίδων (δύο φορές πριν από την ένταση, μιά φορά πρίν οπισθοχωρεί).
• Να εντείνει το σταθμό: αυλακωμένο κανάλια μαλλί σφιγκτηρών ακτίνων που γίνεται αισθητό για να παρέχει τη διευθετήσιμη ένταση οπισθοχώρησης.
• Deflector κωδικοποιώντας κύλινδρος: εκτρέψτε την κατεύθυνση λουρίδων πρίν οπισθοχωρεί και μετρήστε την ταχύτητα γραμμών για να πραγματοποιήσετε το συγχρονισμό μεταξύ slitter και recoiler
• Recoiler: άνευ ραφής mandrel ή κανονικό mandrel τμημάτων είναι διαθέσιμο, να κουρδίσει τις λουρίδες στη διαταγή κάτω από το χωρισμό λουρίδων Τύπου.

Παράμετροι

Σχέδιο σχεδιαγράμματος
