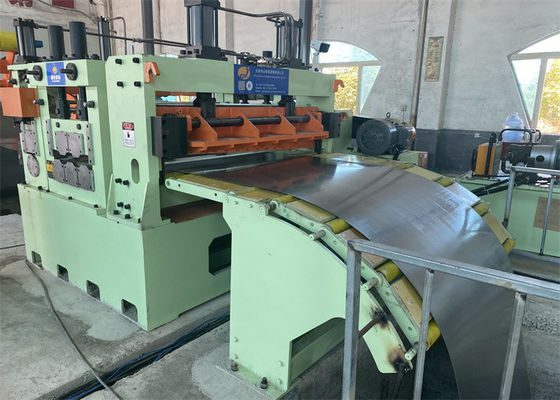

Υψηλής ακρίβειας μηχανή κοπής ατσάλινης τροχιάς SS 304(0,3-3 x 1600)
Η γραμμή κοπής ατσάλινου περιτύλιγματος υψηλής ακρίβειας πρέπει να είναι πολύ ισχυρή και πολύ ακριβής.η αντοχή της φύλλας από ανοξείδωτο χάλυβα είναι υψηλότερη, Δυνατότητα αντίστασης ≤ 550Mpa Δυνατότητα τέντωσης ≤ 780Mpa.
Το φύλλο από ανοξείδωτο χάλυβα είναι υψηλής ποιότητας χάλυβα, η επιφάνεια του είναι λαμπερή και ομαλή, θα πρέπει να προστατεύεται καλά κατά τη διαδικασία κοπής, όλοι οι ρόλοι μετάδοσης θα είναι επικαλυμμένοι με καουτσούκ PU.
Διαμόρφωση:
| Μέρος |
Υλικό, επεξεργασία, μάρκα |
| άξονας, άξονας, ρόλος |
42CrMo, HB250-275 |
| Πύργος σχιστήρα |
42CrMoForging, HB280-300, επιφάνεια MF HRC50-55, σκληρή χρωματοποίηση, γυαλισμός επιφάνειας |
| Φρέμα, βάσεις |
Q235-A,Q345 ((16Mn) συγκόλληση, επεξεργασία με αναψύκωση πλακών χάλυβα |
| Σώμα κιβωτίου ταχυτήτων |
Q345 Ζύγιση πλακών, θερμική επεξεργασία, άμμο, βάψιμο πρώτων υλών |
| Τεχνουργήματα: |
40Cr σφυρηλατημένο χάλυβα, HB240-255, δόντια με σκληρό πρόσωπο, δόντια που σφυρηλατούνται |
| Εναρμόνιση των συνθηκών: |
55# Χυτοσίδηρος, θέρμανση, επικάλυψη και γυαλισμός με σκληρό χρώμιο |
| Υδραυλική αντλία |
Αντλία μεταβλητής πίεσης Yuken |
| ΠΛΚ |
Siemens S200 |
| Κουρέματα |
HRB, ZWZ, SKF |
| Τμήματα αερισμού |
Αεροπορία, SMC. |
Χαρακτηριστικά
1Πολύ ισχυρός αποσύρτης και πλέκτης ανοίγματος κυλίνδρου και φτυάρισης, για να κρατήσει σταθερά τον σίδηρο κατά τη διάρκεια της εκτόξευσης της ταινίας και να στείλει το κεφάλι της ταινίας σε εξοπλισμό τροφοδοσίας.

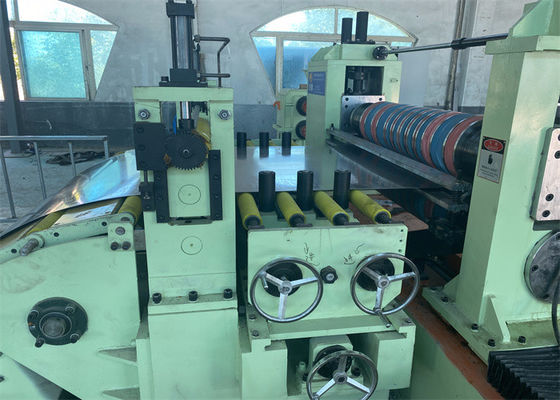

2.Slitter: τα στεφάνια, οι άξονες, τα μαχαίρια είναι μεγαλύτερα και ισχυρότερα από το κανονικό slitter.
3.Όλοι οι κυλίνδροι του κιβωτίου μεταφοράς είναι επικαλυμμένοι με ελαστικό PU για να αποφεύγεται η επιφάνεια του φύλλου STS από γρατζουνιές.
4Ο βρόχος του συσσωρευτή είναι μακρύτερος και αρκετά βαθύς για να διασφαλίσει την συσσώρευση της ταινίας χάλυβα.
5Η μονάδα παροχής έντασης διαθέτει τόσο κυλίνδρους όσο και νήματα από μαλλί για να παρέχει ρυθμιζόμενη σταθερή ένταση για ανάκαμψη.
6Ο ελαστικός ελαστικός ελαστικός ελαστικός ελαστικός ελαστικός ελαστικός
7Η ταχύτητα κοπής περιορίζεται συνήθως σε 80 m/min.
8Τα μαχαίρια θα είναι ειδικού υλικού SKD11, H13K, SLD, κλπ.
9Το υδραυλικό σύστημα, όπως οι υδραυλικοί κύλινδροι, οι βαλβίδες, πρέπει να είναι ισχυρότερο και πιο ανθεκτικό.
Ακριβότητα κοπής:
- Διάφραξη ανοχής σε πλάτους σχισμής: ∆0,10 mm· πλάτος σχισμής < 300 mm, πάχος < 1,2 mm, ανοχή πλάτους σχισμής ∆0,05 mm.
- Διάτρηση διαχωρισμού: ¥0,5 mm/M για ταινία πλάτους άνω των 300 mm, ¥1,0 mm/M για ταινία < 300 mm. Οι ταινίες στην άκρη εντός των 100 mm από την άκρη της μητρικής τροχιάς δεν εμπίπτουν στον περιορισμό.
- βουρτσίσματα: 0,05 mm, ή π.χ. όχι περισσότερο από 5% από λωρίδες πάχους άνω του 1 mm που κόβονται με σταθερή ταχύτητα υπό συνθήκες κοφτερών μαχαιριών και κατάλληλων κενών μαχαιριών.
- Αντίστροφη ταχύτητα ± 0,5 mm (σε σταθερή ταχύτητα, αλλαγή ταχύτητας όχι τόσο γρήγορα)
- Επενδύσεις σε ηλεκτρική ενέργεια
Διαδικασία διάταξης:

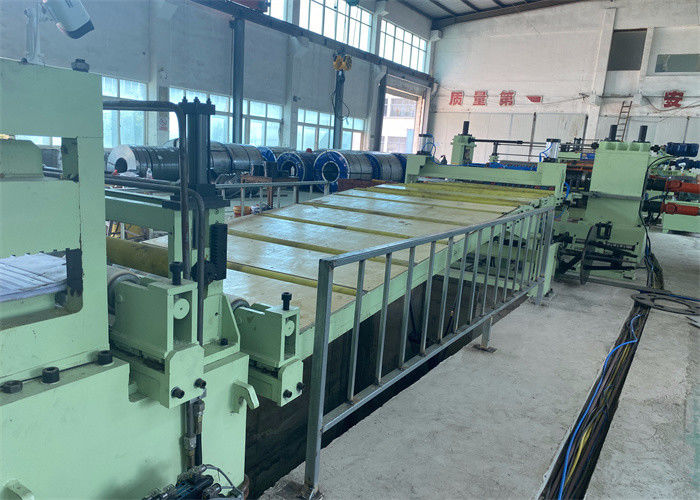

Ετοιμαστική σέλα, φορτωτικό φορτηγό στροβίλου, άνοιγμα με μία μανδύλα με κυλίνδρο τύπου, απολέπιση κεφαλής στροβίλου, τροφοδότης πινελιών και 5 κυλίνδρων Προεξοπλισμός, κοπής, βρόγχος λάκκου 1, πλευρική καθοδήγηση, σχιστήρα, περιστροφή απορριμμάτων,Πύργος 2, Τεντωτής και προ-διαχωριστής, κυλίνδρος μετά το κούρεμα και αποτρέπτης, οπίσθιος τροχός με διαχωριστή πάνω από το βραχίονα, άμαξα εκφόρτωσης κυλίνδρων, (τροχιομηχανή)
Παράμετροι:
| Σχοινιά διαχωρισμού 0,3 -3 X 1600 120 mpm |
Παράμετροι |
| Ερχόμενα σπείρα από χάλυβα |
ID508mm, 610mm, OD2000mm, βάρος τροχιάς 25T |
| Τελειωμένες σπείρες για μωρά |
ID508mm, OD2000mm, βάρος κύλινδρου 25T μέγιστο |
| πλάτος μητρικής τροχιάς |
300-1600 χιλιοστά |
| Διάμετρα περιτύλιξης |
30 mm -600 mm |
| Αριθμός κοπής |
1 mm x 30 σχισμές· 3 mm x 15 σχισμές |
| Κεντρικοί κινητήρες |
Σλίτερ 132KW + Recoiler 160KW |
| Μαχαίρι σχιστήρα |
ID240 x OD360 x 15mm SKD11 HRC58-61 |
| Κεραυνός ελαστικού |
Χωρίς συγκόλληση |
| Προαιρετικό |
Ταχεία διακόπτες ανταλλαγής, εκφόρτωση τουρνουά |
| Ταχύτητα κοπής |
Ρυθμίσιμο 0-120 mpm |
| Διαμόρφωση |
Siemens PLC, Parker Drive, βαλβίδες Rexroth |
| Ακριβότητα κοπής |
πλάτος σχισμής ±0,1 mm· καμπύλη ±0,1 mm/m· βρύση 5% του πάχους· καμπούρος ανάδρομου <0,5 mm |
