Κουρά μυγών φύλλων σπειρών αργιλίου που κόβεται στις γραμμές 3001600mm μήκους το πλάτος

Φύλλο χάλυβα υψηλής ταχύτητας που κόβεται στον ελαφρύ μετρητή γραμμών μήκους

Τα φύλλα αργιλίου στις σπείρες είναι συνήθως μαλακότερα στο σώμα και ομαλός στην επιφάνεια, μπορεί να είναι καθαρό αργίλιο ή κράμα αργιλίου. πολύ συχνά 1xxx, 3xxx, 5xxx, φύλλα αργιλίου σειράς 7xxx. Η δύναμη ≥65Mpa παραγωγής, φύλλα σπειρών εκτατής δύναμης 170-305Mpa μπορεί να είναι πλήρης μαλακή (κράτος Ο), ημι σκληρός (H24), σύνολο σκληρό (H18).

Προδιαγραφή φύλλων σπειρών αργιλίου

Ιδιότητες φύλλων αλουμινίου:

Χαρακτήρες:

Σύμφωνα με τους χαρακτήρες φύλλων σπειρών αργιλίου, η περικοπή στη γραμμή μήκους πρέπει να είναι τέμνων τύπος μυγών

1. μη η στάση ισιώνει συνεχώς το φύλλο αργιλίου χωρίς σημάδι ρόλων
2. η σερβο σίτιση τσιμπήματος θα βλάψει την επιφάνεια φύλλων, να πετάξει την κοπή δεν χρειάζεται αυτής
3. η συσσώρευση του συστήματος λαμβάνει το κομμάτι φύλλων από το κομμάτι χωρίς να βλάψει το.
4. γεια ισοπεδώνοντας μηχανή 6 κατάλληλη για τα μαλακά φύλλα αργιλίου στη υψηλή ακρίβεια
5. αυτόματο cantilever uncoiler είναι αποδοτικό και ακριβές.

Σύνθεση

• 1.Coil αποθηκεύοντας τη σέλα, αποθηκεύστε μια ή δύο σπείρες αργιλίου
• 2.Coil αυτοκίνητο φόρτωσης. πάρτε μια σπείρα από τη σέλα και φορτώστε μια σπείρα στο uncoiler
• 3.Single mandrel uncoiler: υδραυλικό mandrel επέκτασης για τυποποιημένο Ф508mm, υδραυλικό συγκεντρώνει τη ρύθμιση, με peeler εγγράφου.
• 4.Coil επικεφαλής snubber κύλινδρος, peeler που φτυαρίζει το πιάτο: για να ανοίξει το κεφάλι coill από το uncoiler και να στείλει στον τροφοδότη τσιμπήματος

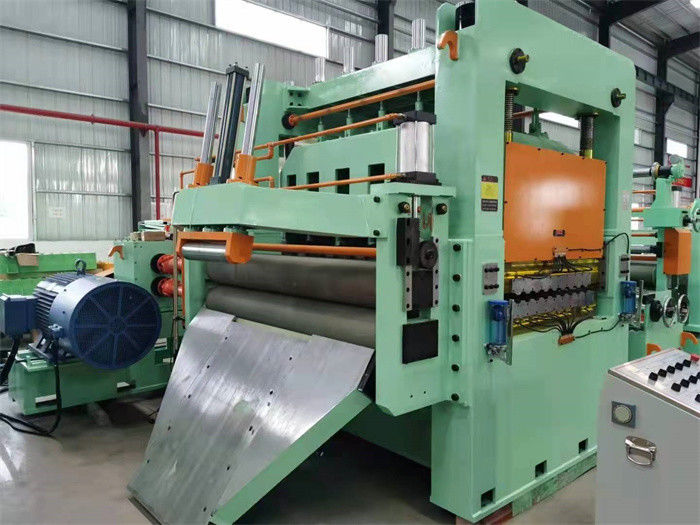

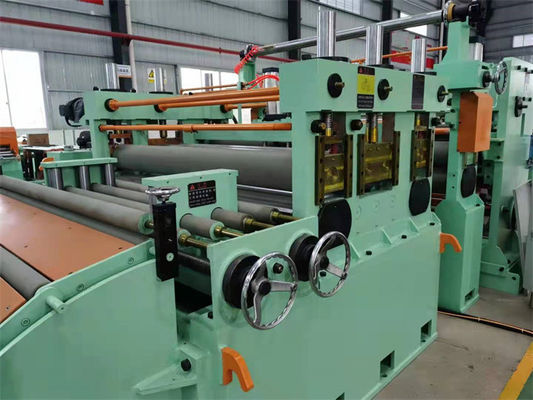

• 5.2+17 κύλινδρος Leveler: 6Hi, οι κύλινδροι εργασίας 2layers, οι μέσοι κύλινδροι 2layers και οι εφεδρικοί κύλινδροι 2layers, πίσω ένταση είναι ευεργετικοί μεταξύ του leveler και uncoiler.
• 6.Pit ο συσσωρευτής ή η μετάδοση κυλά τον πίνακα: το κοίλωμα συσσωρεύει το φύλλο στο κοίλωμα για να εξασφαλίσει leveler συνεχή εργασία, ο πίνακας ρόλων μετάδοσης είναι επίσης εφαρμόσιμος στη σύγχρονη κουρά μυγών.
• 7. Ζευγάρια των διπλών κυλίνδρων, με το σερβο μέτρο μήκους (και την ταινία που τοποθετεί σε στρώματα): Σερβο μήκος που μετρά (ζευγάρι των κυλίνδρων τσιμπήματος ή της δομής 2+5+2 κυλίνδρων που οδηγούνται από τη σερβο μηχανή και τον ελεγκτή), με ντυμένους τους PU κυλίνδρους τσιμπήματος για την τοποθέτηση σε στρώματα ταινιών

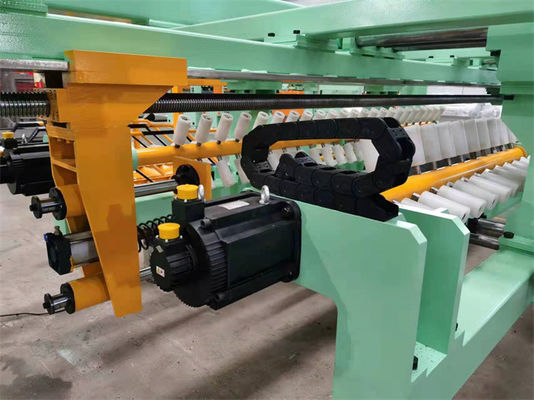

• κουρά 8.Fly, με τον οδηγό ράβδων βιδών: η τέμνουσα συχνότητα είναι σχετικά με το μήκος φύλλων, υδραυλική κοπή από κάτω επάνω.
• 9.Belt μεταφορέας: μεταβιβάστε τα τελειωμένα φύλλα στο στοιβαχτή
• 10.Stacker: λαμβάνοντας το κομμάτι φύλλων από το κομμάτι και συσσωρεύοντας επάνω στην ανύψωση του πίνακα, που συσσωρεύει το φορτίο 5T.
• 11.Sheets αυτοκίνητο, πίνακας ρόλων παραγωγής: παραδώστε τα φύλλα έξω, συσκευάζοντας έπειτα. μπορέστε να είστε δύο αυτοκίνητα, ενός εργασία και η άλλη αναμονή.
• 12.Hydraulic σύστημα: 11KW η αντλία εργαλείων παρέχει την πίεση 12Mpa.
• 13.Electric σύστημα ελέγχου: Ένα ηλεκτρικό γραφείο και δύο επιτροπές χειριστών (μια κονσόλα για τη σερβο μέτρηση, το PLC, HMI και τη συσσώρευση, μια για το ξετύλιγμα και την ισοπέδωση) με τις πλήρεις και ασφαλείς λειτουργίες

Παράμετροι:

Διαδικασία σχεδιαγράμματος:

Φωτογραφίες:
