Μηχανή διατριβής λεπτής διαμέτρησης για τη βιομηχανία μπαταριών ιόντων λιθίου

Μηχανή διατριβής λεπτής διαμέτρησης για τη βιομηχανία μπαταριών ιόντων λιθίου
Basic Properties
country of origin
Ουξί, Κίνα
Brand Name
Jinye
PRODUCT MODEL
(0.1-1) x1250
Trading Properties
MOQ
1 σύνολο
Packing
3 x 40HC
period for dispatch
120 -150days
payment method
Λ/Κ, Τ/Τ
Supply Capacity
20sets το χρόνο

Product Details

Επισημαίνω:

Βιομηχανία μπαταριών ιόντων λιθίου

,

Διάταξη λεπτού διαμετρήματος

,

Υπερ-ακριβής γραμμή κοπής

Name: Μηχανή διατριβής λεπτής κλίμακας με υπερ-ακριβότητα
Material: Σιδηρούχιο ηλεκτρικό CRGO, CRNGO
Sheet Thickness: 0,1-1mm
Sheet Width: 300-1250mm
Slitting Speed: 0-250 mpm
Slitting Quantity: 40 λωρίδες
Slit Width Tolerance: +/- 0.05mm
Total Power: 300KW
Land Area: 25m x 8m
Slitter Arbor: 180 χλστ
Recoil Mandrel: 508 χλστ
Tension Station: ζευγάρι κυλίνδρων PU
Product Brief
Μηχάνημα κοπής λεπτής γραμμής κοπής λεπτής ακρίβειας για τη βιομηχανία μπαταριών Li-ion Η γραμμή κοπής λεπτών φύλλων εξαιρετικής ταχύτητας δείχνει τη χωρητικότητα της εταιρείας μας, η ταχύτητα μπορεί να είναι έως και 300 m/min, η εξαιρετική ακρίβεια σημαίνει ότι οι λωρίδες σχισμής είναι γραμμικές, μ...
Product Description

Μηχάνημα κοπής λεπτής γραμμής κοπής λεπτής ακρίβειας για τη βιομηχανία μπαταριών Li-ion



Η γραμμή κοπής λεπτών φύλλων εξαιρετικής ταχύτητας δείχνει τη χωρητικότητα της εταιρείας μας, η ταχύτητα μπορεί να είναι έως και 300 m/min, η εξαιρετική ακρίβεια σημαίνει ότι οι λωρίδες σχισμής είναι γραμμικές, μικρή γρέζια, ανοχή πλάτους σχισμής εντός 0,05 mm, το πάχος μπορεί να είναι πολύ λεπτό έως ελάχιστο. 0,05mm αν και συνήθως πάνω από 0,10mm. Σας καλωσορίζουμε για να παρέχετε τις συγκεκριμένες απαιτήσεις σας, τότε μπορούμε να προτείνουμε μηχανή για εσάς.



Χαρακτήρες:

  1. Σέλα αποθήκευσης πηνίου: τοποθετήστε έτοιμο πηνίο στη σέλα, το καροτσάκι με πηνίο μπορεί να μπει κάτω από το πηνίο και να το σηκώσει, γεγονός που μειώνει τον χρόνο εργασίας του γερανού και αποτρέπει την καταστροφή του χαλύβδινου πηνίου εάν ο γερανός βάλει απευθείας πηνίο στο πηνίο.
  2. Αυτοκίνητο φόρτωσης πηνίου: είτε τύπου κουλούρας τύπου δαπέδου είτε τύπου λάκκου, διασφαλίστε την αποτελεσματική φόρτωση του πηνίου στον άξονα ξετυλίγματος.

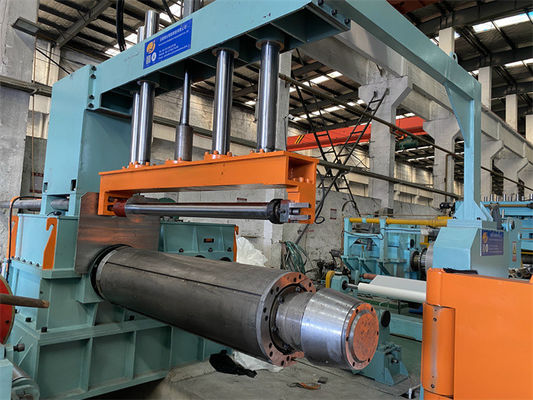

  3. Uncoiler μονής ατράκτου: υδραυλικός άξονας επέκτασης κατάλληλος για άτρακτο χωρίς ραφή 508 mm και μπορεί να εγκαταστήσει πρόσθετα τμήματα ή ελαστικό χιτώνιο για να ξετυλίξει μεγαλύτερα πηνία ID. Το φορτίο στο μανδρέλι ποικίλλει ανάλογα με τις διαφορετικές διαστάσεις μεταλλικά πηνία.
  4. Βραχίονας πρέσας έλξης κεφαλής πηνίου, πλάκα φτυαρίσματος αποφλοιωτή: συνεργαστείτε μεταξύ τους για να ανοίξετε την κεφαλή του πηνίου και να τη στείλετε στον τροφοδότη τσιμπήματος.
  5. Τροφοδότης τσιμπήματος (ταξιδιωτικός τύπος): στο σπείρωμα στείλτε την κεφαλή του πηνίου προς τα εμπρός στη σχισμή, σε αυτόματη λειτουργία, σύγχρονη με τη σχισμή που στέλνει συνεχώς λωρίδα στον βρόχο συσσωρευτή.
  6. 1# πρώτος βρόχος συσσωρευτή στο έδαφος: αυτόματη γέφυρα ανύψωσης αλυσίδας κινητήρα για να αφήσει το λεπτό φύλλο να περάσει κατά τη διάρκεια του σταδίου σπειρώματος, σε αυτόματη λειτουργία, συσσώρευση ατσαλιού στο κοίλωμα βρόχου για συγχρονισμό της τροφοδοσίας και της ταχύτητας κοπής, με ηλεκτρικά μάτια στους τοίχους του λάκκου για ανάδραση.
  7. Πιέστε τους κυλίνδρους και τον πλευρικό οδηγό (τύπος ταξιδιού): για να καθοδηγήσετε οριζόντια και κάθετα τη χαλύβδινη λωρίδα στο κέντρο της μηχανής κοπής. αυτόματη προσαρμογή του πλευρικού οδηγού στο πλάτος της χαλύβδινης λωρίδας.

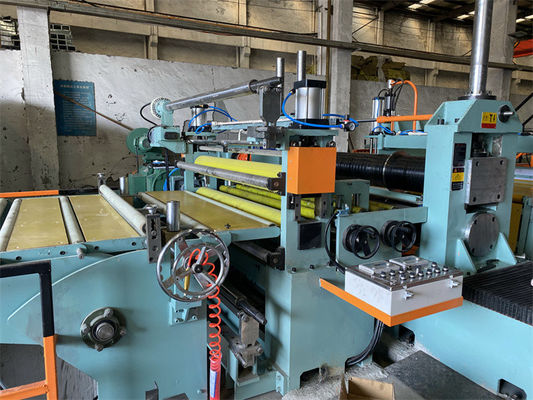

  8. Slitter: περιλαμβάνει ένα ζεύγος παράλληλων αξόνων μαχαιριού, μία κινητή βάση κοπής, μία σταθερή βάση κοπής, μηχανισμό βιδώματος, κίνηση και μετάδοση που ελέγχονται από τον οδηγό AC.
  9. Ακραιοειδές σκραπ: εκτός σύνδεσης ξεχωριστό σκραπ ανέμου, τα σκραπ πέφτουν χαλαρά στο λάκκο.
  10. 2# λάκκος βρόχου συσσωρευτή: η ίδια δομή με λάκκο συσσωρευτή 1#, για να εγγυάται τη σύγχρονη ταχύτητα σχισμής και ανάκρουσης, οι σχισμές δεν μπλέκονται ποτέ στον βρόχο.
  11. Μονάδα μέτρησης τάσης και ταχύτητας: υδραυλικός τύπος τσόχας μαλλί και παροχή τάνυσης τύπου διπλού κυλίνδρου για ανάκρουση, κωδικοποίηση μέτρησης της ταχύτητας γραμμής πριν από την ανάκρουση.
  12. Κύλινδρος εκτροπέα και προ-διαχωριστής: πριν την ανάκρουση, διαχωρίστε τις χαλύβδινες λωρίδες με τη σειρά και τις λωρίδες καθοδήγησης προς την ανάκρουση του μαντρέλιου.
  13. Διαχωριστικός βραχίονας και ανάκρουση: Μανδρέλι χωρίς ραφή, για να διασφαλιστεί η καλή ανάκρουση, διαφορά ακμών ±0,05 mm.
  14. Ηλεκτρικό σύστημα ελέγχου: PLC για τον έλεγχο της γραμμής κοπής που λειτουργεί με υψηλή ταχύτητα 300m/min.

Παράμετροι:

Γραμμή σχισμής 0,1 -1 X 1250 250 mppm Παράμετροι
Ερχόμενα χαλύβδινα πηνία ID508mm, 610mm, OD1800mm, βάρος πηνίου 20T
Τελειωμένα πηνία για μωρά ID508mm, OD1800mm, βάρος πηνίου 20T μέγ
Πλάτος μητρικού πηνίου 300-1250mm
Πλάτη πηνίου μωρού 10mm -100mm
Αριθμός σχισμών 40 σχισμές
Κύριοι κινητήρες Slitter 110KW + Recoiler 132KW
Μαχαίρι κοπής ID205 x OD320 x 8/10mm SKD11 HRC58-61
Μανδρέλι ανάκρουσης Μανδρέλι χωρίς ραφή
Προαιρετικός Γρήγορη ανταλλαγή σχισμών, ξεφόρτωση τουρνικέ
Ταχύτητα κοπής Ρυθμιζόμενο 0-150-250 mppm
Διαμόρφωση PLC, Innovance Drive, Rexroth Valves
Ακρίβεια κοπής

Πλάτος σχισμής ±0,05mm; Κάμπερ ±0,05mm/m;

γείσο 3% του πάχους. ανάκρουση καμπούρα<0,3mm





Μηχανή διατριβής λεπτής διαμέτρησης για τη βιομηχανία μπαταριών ιόντων λιθίουΜηχανή διατριβής λεπτής διαμέτρησης για τη βιομηχανία μπαταριών ιόντων λιθίουΜηχανή διατριβής λεπτής διαμέτρησης για τη βιομηχανία μπαταριών ιόντων λιθίου
