Ατσάλι από ανοξείδωτο χάλυβα

Ατσάλι από ανοξείδωτο χάλυβα
Basic Properties
country of origin
Ουξί, Κίνα
Brand Name
Jinye
PRODUCT MODEL
Φύγα (0,2-2) x 850
Trading Properties
MOQ
1 σύνολο
Packing
40HC Χ 3
period for dispatch
120-180days
payment method
Τ/Τ

Product Details

Επισημαίνω:

6Hi Κόψτε στο μήκος γραμμής

,

ΣΥΣ Κόψιμο σε μήκος γραμμής

,

Ατσάλι από ανοξείδωτο χάλυβα

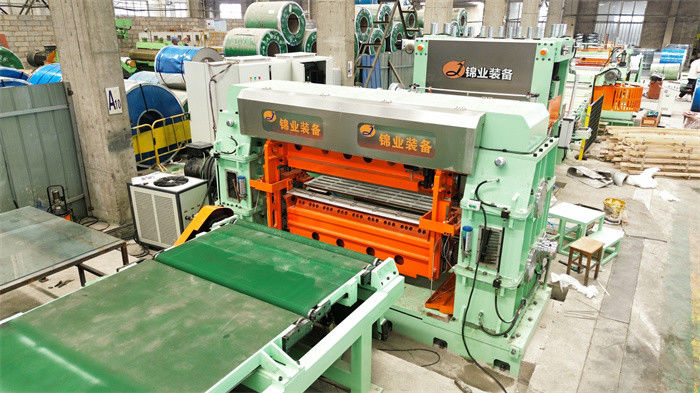

Name: 6Hi ισοπέδωσης περιστροφικής κοπής Fly Shear κόψιμο σε μήκος γραμμής
Sheet Material: Ανοξείδωτο 304, 316, κράμα ψευδάργυρου -ψευδάργυρος-nickle
Sheet Thickness: 0.22mm
Sheet Width: 200850mm
Coil ID: 508mm, 610mm
Coil OD: 1800mm
Coil Weight: 15T
Cutting Speed: 180 κομμάτια το λεπτό.
Cutting Length: 2003000mm
Cutting Style: Περιστροφική κουρά
Leveler: 6χλμ. ρυθμιστής
Total Power: 300kW
Land Area: 30m X 8m
Stacker: Δύο στοίβες
Product Brief
Αυτόματη περιστροφική κούρεμα Fly Cut σε μήκος γραμμής από ανοξείδωτο χάλυβα 0,3-3 X 1000 6Hi ισοπέδωσης περιστροφικής κοπής Fly Shear Cut To Length Line SUS από ανοξείδωτο χάλυβα 0.2 - 2 X 850 Η μηχανή κοπής με ροτάρι, κατασκευασμένη από την εταιρεία μας, είναι υψηλής ταχύτητας και υψηλής ακρίβειας...
Product Description

Αυτόματη περιστροφική κούρεμα Fly Cut σε μήκος γραμμής από ανοξείδωτο χάλυβα 0,3-3 X 1000

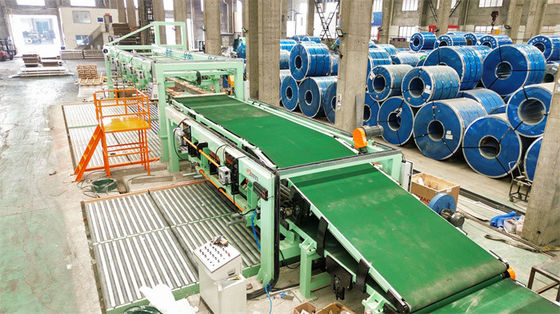

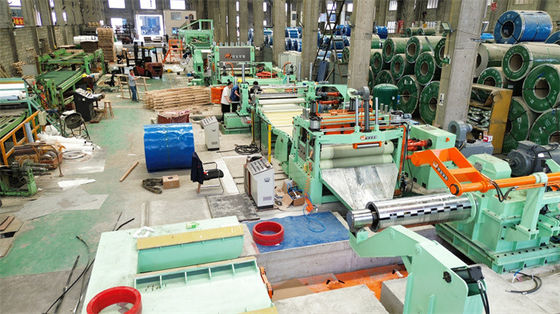

6Hi ισοπέδωσης περιστροφικής κοπής Fly Shear Cut To Length Line SUS από ανοξείδωτο χάλυβα 0.2 - 2 X 850



Η μηχανή κοπής με ροτάρι, κατασκευασμένη από την εταιρεία μας, είναι υψηλής ταχύτητας και υψηλής ακρίβειας, ειδικά κατάλληλη για κοπή λεπτών φύλλων και μικρών φύλλων μετάλλων:

  • Η κοπή με μύγα είναι κατάλληλη για κοπή λεπτών φύλλων με μήκος μήκους χιλιάδων μέτρων.
  • Η συχνότητα κοπής μπορεί να είναι έως και 150 φορές/λεπτο.
  • Η κοπή μικρών φύλλων σημαίνει υψηλή συχνότητα συνεχούς κοπής και υψηλή παραγωγικότητα.
  • Υψηλή ακρίβεια 6Υψηλή ισοπεδωτική μηχανή, laminator ταινίας, διπλή στοιβακτήρες είναι υψηλής παραγωγής ρύθμιση.
  • Η γραμμή κοπής μύγας για 0,3 -3,0 mm x 1000 mmW x 200 -3000 mmL.
  • Η ρύθμιση των κυλίνδρων ισοπέδωσης γίνεται αυτόματα με σέρβο πίεση των εφεδρικών κυλίνδρων.

Παράμετροι:

Εισροές πρώτης ύλης και τελικό προϊόν
Απασχόληση Χάλυβα από ανοξείδωτο χάλυβα
Μηχανικές ιδιότητες Δυνατότητα τράβηξης σb≤800Mpa, σs≤550Mpa
Δάχος 0.2-2.0mm, 0.3-3.0mm
Διάμετρο 200 mm-1000 mm (μέγιστο)
Υπερβολική δόση. ≤ Φ1500,1800mm
Ταυτοποίηση της τροχιάς. Φ508mm (μεγέθυνση σε Φ610mm με συμπίεση)
Μέγιστο βάρος 10 τόνους, 15 τόνους, 20 τόνους
Μέγεθος φύλλου 200 - 3000 mm
Ανεκτικότητα σε μήκος Α0= 1M±0,3 mm (ομοιόμορφη ταχύτητα)
Α0= 1 M±0,4 mm (επιτάχυνση / επιβράδυνση)
Ανεκτικότητα διαγώνιας μήκους Α1= 1M±0,5 mm
Υψόμετρο στοίβωσης 650 mm μέγιστο (ξύλινη στήριξη ύψους περίπου 150 mm)
Μέγιστο βάρος στοίβωσης 5 τόνους



  Παράμετροι CTL πτήσης
1 Γραμμική ταχύτητα 0-80 m/min
2 Ταχύτητα νημάτων 0-15 m/min
3 Ηλεκτρική τροφοδοσία 380V / 50Hz / 3PH
4 Εγκατεστημένη ισχύς Περίπου 220KW
5 Διασταυρούμενη οδός Δύο μαχαίρια πετούν και κόβουν
Μεθοδολογία κοπής
6 Δρόμος ελέγχου Ελέγχος εναλλασσόμενου ρεύματος, CNC και PLC
7 Μηχανή κίνησης α. Μηχανή αποσύνδεσης: AC 30KW

γ. Σερβοκινητήρας για ιπτάμενα ψαλίδια:

Εναλλακτικός ρεύμα 90 kW



Σύνθεση:

  Άρθρο Αριθμός
1 Σταθμός φόρτωσης 1
2 Αμαξοστοιχία φόρτωσης 1
3 Αποσυσκευαστής 1
4 Μηχανή ακριβούς ισοπέδωσης (19 κυλίνδρους) 1
5 Συσκευή τροφοδοσίας με εξυπηρέτηση (συμπεριλαμβανομένης της συσκευής στρώσης) 1
6 Επιστροφική μηχανή κόψιμο πτηνών υψηλής ταχύτητας 1
7 Τρία στάδια μεταγωγική ζώνη 1
8 1ΣτΑυτοματοποιημένος συσσωρευτής φύλλων 1
9 2νΑυτοματοποιημένη στοίβαση 1
10 Υδραυλικό σύστημα 1
11 Πνευματικό σύστημα 1
12 Σύστημα λίπανσης 1
13 Ηλεκτρικό σύστημα 1



Χαρακτήρες:

  1. Η γραμμή κοπής σε μήκος είναι η κατασκευή ενός ορισμένου μήκους από επίπεδες πλάκες χάλυβα με εξισορρόπηση και κοπή σε μήκος, που αποτελείται από uncoiler, εξισορρόπηση, περιστροφική κοπή, stacker,Επικεφαλίδες και μηχανές για την παραγωγή ηλεκτρικής ενέργειας, μέτρηση μήκους, επικάλυψη με φιλμ, παράδοση και έξοδο φύλλων, κλπ.
  2. Η εργασιακή διαδικασία είναι το ξετυλίξιμο, 19 ρόλο 6hi ισοπέδωση, μέτρηση μήκους, περιστροφική κοπή κοπής, τα κομμένα φύλλα πηγαίνουν στην πρώτη στοίβα μέχρις ότου ο αριθμός στοίβασης φθάσει τον προκαθορισμένο αριθμό,Μετά μεταφέρετε χειροκίνητα στο δεύτερο στοίχημαΕνώ τα φύλλα πηγαίνουν στο δεύτερο στοιβακτήρα, την έξοδο των φύλλων στο πρώτο τραπέζι ανύψωσης από το ρολό τραπέζι και στη συνέχεια το πρώτο στοιβακτήρα επιστροφή στην κατάσταση εργασίας.ένα ατσάλινο κόψιμο περιστροφής μπορεί να συνεχίζεται συνεχώς.
  3. Η διαδικασία εργασίας είναι αυτόματη, υιοθετώντας έλεγχο PLC servo και HMI.on οθόνη αφής, μπορεί να ορίσει μεγέθη φύλλων, αριθμό των PC, υπολογίσει το βάρος φύλλων, επιπλέον, έχει λειτουργίες: ρυθμίσει ταχύτητα τροφοδοσίας,Διάταξη μήκους τροφοδοσίας, ορίστε τον αριθμό τροφοδοσίας, την εναλλαγή μεταξύ χειροκίνητης και αυτόματης, αυτόματη εκκίνηση, αυτόματη στάση, παύση, μηδενικό μετρητή, κουμπί fwd-rwd, κοπή προς τα πάνω-κάτω, συναγερμός σφαλμάτων κλπ.
  4. Οι χρωμικά επικαλυμμένοι ρολέρ, οι ρολέρ PU, ο ανεμιστήρας κλπ. διαδραματίζουν σημαντικό ρόλο στην προστασία της επιφάνειας του φύλλου από το να τραυματιστεί.
  5. Εκτός από την χειροκίνητη επένδυση, όλα σε αυτόματη λειτουργία.
