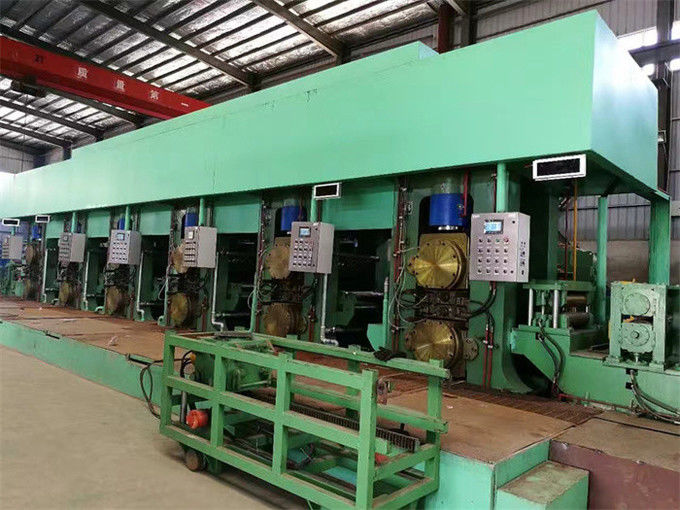

Υψηλή ταχύτητα 4Hi 6Hi έξι διαδοχική κρύα γραμμή 750 μύλων στάσεων
Product Details
6Hi έξι διαδοχικός κρύος μύλος στάσεων
,Διαδοχική κρύα γραμμή 550 μύλων
,Υψηλή ταχύτητα 4 γεια κυλώντας μύλος
Υψηλή ταχύτητα 4Hi 6Hi έξι διαδοχική κρύα γραμμή 750 μύλων στάσεων
Σύνθεση
- Υδραυλική επέκταση uncoiler
- Υδραυλική κουρά, ενώνοντας στενά πίνακας
- Οριζόντιος σπειροειδής συσσωρευτής
- πίνακας επεξεργασίας εισόδων (περιλάβετε το ρόλο έντασης)
- μύλοι 4hi 6hi, 1#-2#-3#-4#-5#-6#
- Υδραυλικοί εφεδρικοί κύλινδροι που αλλάζουν τη συσκευή (6sets)
- μεταβαλλόμενη συσκευή κυλίνδρων εργασίας (2sets)
- πίνακας επεξεργασίας παραγωγής (υδραυλική κουρά)
- σπείρα που απαλλάσσει το αυτοκίνητο
- Κανονικό υδραυλικό σύστημα πίεσης
- Υδραυλικό σύστημα 1Set AGC
- Oil-gas λαδώνοντας σύστημα 1Set
- λεπτός λαδώνοντας σταθμός 1Set πετρελαίου
- Λαδώνοντας σταθμός διαδικασίας (ο πελάτης προετοιμάζεται)
- Ηλεκτρικό σύστημα ελέγχου 1Set
- σύστημα μετρητών πάχους, 2sets
Ροή:
Uncoiler→Shear, ενώνοντας στενά table→Horizontal σπειροειδής accumulator→entry πίνακας επεξεργασίας (περιλάβετε το ρόλο έντασης) πίνακας επεξεργασίας εξόδων μύλων → →1# 4hi mill→2# mill→3# mill→4# mill→5# mill→6# (περιλάβετε την κουρά) →recoiler→Coil αυτοκίνητο εκφόρτωσης
Παράμετροι:
| Πρώτη ύλη |
| Q195, Q215,08Al, 20#, Q235, SPHC, SPHD, SPHE |
| εκτατό strength≤ 610N/mm2 παραγωγής strength≤ 360N/mm2 |
| πάχος Χ 23mm (550-650) πλάτος χιλ. |
| ID508mm OD1800 ανώτατο 10T |
| Ολοκληρωμένο προϊόν |
| 0,25 X.500 650mm 1.0mm |
| ID508 Χ OD1800 Χ 10T |
| 750 διαδοχικός μύλος 4Hi 6hi 6heads |
| φ180-φ170×750mm κύλινδρος εργασίας |
| φ650 ~φ620× 730mm εφεδρικοί κύλινδροι |

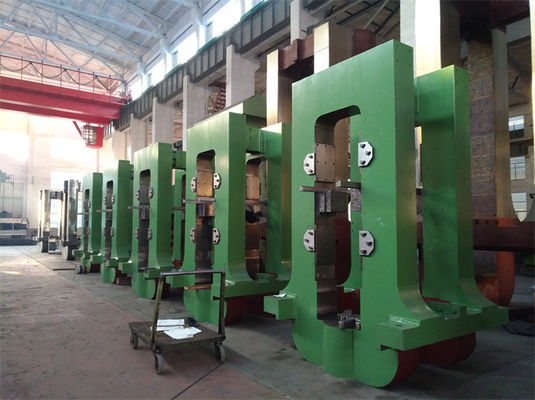

| στήλες μύλων: 400mm X 460mm |
| Υδραυλικός κύλινδρος AGC: D700/500× 80mm |
| Κύρια μηχανή: 850KW Χ 6sets |
| Άξονας κίνησης: SWC390-1700 |
| Ανώτατη δύναμη κυλίσματος: 6500KN |
| Ανώτατη ροπή κυλίσματος: 55KN.M |
| Ταχύτητα κυλίσματος: ανώτατο 560m/min |
Υδραυλικό σύστημα AGC:
- Ηλεκτρουδραυλική σερβο βαλβίδα: όργανο 609, δεξαμενή πετρελαίου ανοξείδωτου και σωλήνες.
- Περιλάβετε την αντλία, τη δεξαμενή, το δοχείο ψύξης, το φίλτρο, τον ενεργειακό συσσωρευτή, τη θερμάστρα, τις ομάδες βαλβίδων, τον αισθητήρα μετατοπίσεων, τον αισθητήρα πίεσης, το λογισμικό AGC και το γραφείο υπολογιστών, κ.λπ.
- Πίεση συστημάτων: 31.5MPa
- Stepless διευθετήσιμος εργασίας pressure≤18-21MPa
- Max που πιέζει την ταχύτητα
- 46# αντι φορώντας υδραυλικό πετρέλαιο
- Καθαριότητα πετρελαίου στο σύστημα: NAS7
- Θερμοκρασία του oi: 45±10℃
- Καθαριότητα φιλτραρίσματος πετρελαίου στις σωληνώσεις: 10um
- Καθαριότητα φιλτραρίσματος πετρελαίου πριν από τη σερβο βαλβίδα: 3um
- Καθαριότητα φιλτραρίσματος επιστροφής πετρελαίου: 10μm
- Κατανάλωση δροσίζοντας νερού: 11m3/h
- Πίεση του δροσίζοντας νερού στην κυκλοφορία: 0.4Mpa
- Ηλεκτρική θερμάστρα: 3×2kW
Ηλεκτρικό σύστημα ελέγχου:
- Γέφυρα Siemens 6RA80 2 αδύνατο σύστημα ρύθμισης ταχύτητας μαγνητών 4 τεταρτημόριων, έλεγχος απάντησης προγραμματισμού PLC Siemens.
- Το οπτικό καλώδιο ή το καλώδιο profibus συνδέει τις ενότητες για να πραγματοποιήσει την επικοινωνία, με την ένταση ενώνοντας μέσα.
- Η σταθερή ένταση κουλουριάσματος με το κουλούριασμα της διαμέτρου που αυξάνεται και ακολουθεί την ένταση.
- Ένα κύριο πλακάκι, δύο επιτροπές χειριστών, cantilever επιτροπή στο μύλο 1#, με το ρεύμα, ταχύτητα, επίδειξη έντασης.
- Το σύστημα ελέγχου περιλαμβάνει τον προγραμματίσημο ελεγκτή, την οθόνη αφής, την αντλία, τον ενεργοποιητή, την επιθεώρηση σημάτων, κ.λπ., για να παρουσιάσει τις παραμέτρους μηχανών, το τρέχοντας κράτος και ανάλυση ελαττωμάτων, με την πίεση, αισθητήρες θέσης που ενώνουν στο βρόχο ελέγχου.
- Το ελάττωμα βγαίνει, φωτισμός συναγερμών και ηχώντας για να υπενθυμίσει και 5mins που το πιό πρόσφατο ανώμαλο σήμα παρουσιάζει
