Υψηλή αντίστροφη υψηλή παραγωγικότητα αποταμίευσης δύναμης μύλων κρύου κυλίσματος τέσσερα για το ανοξείδωτο
Product Details
Ηλεκτρική εξοικονόμηση
,Κρύος κυλώντας μύλος ανοξείδωτου
,Μεγάλη παραγωγικότητα ψυχρόβαλβις
Υψηλή αντίστροφη υψηλή παραγωγικότητα αποταμίευσης δύναμης μύλων κρύου κυλίσματος τέσσερα για το ανοξείδωτο
Δύναμης αντιστρέψιμος κρύος κυλώντας μύλος παραγωγικότητας αποταμίευσης ο υψηλός είναι ανταγωνιστικός στα χαλυβουργεία κρύου κυλίσματος, για τους λόγους:
- Διπλό εργαλείο μετατόπισης που μειώνει τις αναλογίες: η μεγαλύτερες ροπή και η ένταση για την κυλώντας, μικρότερες ροπή παχύτερης ταχύτητας φύλλων χαμηλότερης και ένταση για τη λεπτή υψηλή ταχύτητα φύλλων που κυλά, αυτός ο τρόπος, οι μηχανές κίνησης μπορούν να είναι κατά ένα μεγάλο μέρος μικρότερες και το comsumption δύναμης μειώνει πολύ.
- Η επένδυση μύλων αυξάνεται στα μειώνοντας κιβώτια ταχυτήτων, αλλά η αποταμίευση δύναμης και ο πολύ μικρότερος μετασχηματιστής αντισταθμίζουν κατά ένα μεγάλο μέρος το κόστος και το κέρδος για μακροπρόθεσμο.
- Το τρέξιμο μύλων είναι σταθερότερο και ανθεκτικό, γιατί το φορτίο στο μύλο είναι πάντα στο καταλληλότερο σημείο.
- Εάν οι μηχανές εναλλασσόμενου ρεύματος μπορούν να είναι ληφθείσα χρήση, η αποταμίευση δύναμης μπορεί να είναι 10% λιγότερο από τις ΣΥΝΕΧΕΊΣ μηχανές.
- Δύναμής μας κρύος μύλος παραγωγικότητας αποταμίευσης ο υψηλός έχει εξεταστεί στα εργοστάσια πελατών, πολύ επιτυχής και δημοφιλής.
Εδώ πάρτε τον αντιστρέψιμο κρύο κυλώντας μύλο 850 4Hi για το φύλλο ανοξείδωτου που μειώνει για παράδειγμα:
|
μηχανή μύλων |
recoiler μηχανή | μειωτής μύλων | recoiler μειωτής | |
|
Παραδοσιακός |
2 Χ 800Kw Ζ-560-4 515/1200 440V |
2 Χ 800Kw Ζ-560-4 515/1200 440V |
I=9 V=305m/min Ροπή παραγωγής: 267KN.M |
mandrelΦ500 ×850 (I=6.3 V=299m/min) Ένταση: 103.8KN |
|
Αποταμίευση δύναμης υψηλής αποδοτικότητας |
2 Χ 500Kw Z4-500-42 400/1200 440V |
2 Χ 500Kw Z4-500-42 400/1200 440V |
I=14/9 V=196/305m/min 334.25/214.9KN.M |
Mandrel Φ650×850 I=14/9 V=175/272m/min ένταση: 185.7/119.4KN |
|
Συμπέρασμα: 1) ο μύλος υψηλής αποδοτικότητας νέου τύπου έχει τη μεγαλύτερη ροπή 25% στο τραχύ κύλισμα και η μεγαλύτερη ένταση 78,9%, η ροπή και η ένταση είναι αρκετά εντελώς με την αυξανόμενη ταχύτητα, και το σταθερότερο κύλισμα στο λεπτό φύλλο κάτω από 0.3mm 2) η αποταμίευση δύναμης είναι προφανής, ο μετασχηματιστής μπορεί να είναι 800-900KVA μικρότερο. |
||||
Διαδικασία κυλίσματος:
Υδραυλικός mandrel recoiler→4hi φόρτωσης εξόφλησης uncoiler →coil car→solid κυλώντας μύλος (περιλάβετε τα πιάτα Τύπου εισόδων και εξόδων)--στερεό mandrel recoiler (ηλεκτρικός έλεγχος, σύστημα AGC, υδραυλικό, λεπτό σύστημα πετρελαίου)
Διαμόρφωση
- Το υδραυλικό σύστημα AGC ελέγχεται από το δύο σταδίων υπολογιστή. Όχι μόνο έχει τις λειτουργίες του σταθερού χάσματος ρόλων, της σταθερής δύναμης κυλίσματος, του προ-ελέγχου πάχους/του ελέγχου, αλλά και έχει την ένταση AGC.
- Ο κύριος κυλώντας μύλος και αριστερό και δεξιό coiler οδηγούνται από ένα πλήρες σύνολο Siemens ελεγχόμενου ηλεκτρονικά άμεσης τρέχουσας μηχανής. (Αναμιγνύω-τοποθετημένη δομή), παροχή ηλεκτρικού ρεύματος SCR
- Ο κυλώντας μύλος έχει το σύστημα υδραυλικής πίεσης, το υδραυλικό αντλώντας σύστημα κανονισμού, το δευτερεύοντα ρόλο συστημάτων κανονισμού ώθησης θετικού και αρνητικού κάμπτοντας, του ενδιάμεσου ρόλου, του συστήματος λίπανσης διαδικασίας και του συστήματος λίπανσης εξοπλισμού
- Αριστερά και δεξιά coilers υιοθετούν το μεγάλο στερεό τύμπανο έντασης, ψηφιακός έλεγχος έντασης
- Ο συναγερμός ενδασφάλισης και ελαττωμάτων της διαδικασίας παραγωγής της μονάδας ελέγχεται από τον προγραμματίσημο ελεγκτή λογικής (PLC) για να πραγματοποιήσει την αυτοματοποίηση της διαδικασίας παραγωγής.
- Ο κυλώντας μύλος έχει την πλήρη υδραυλική πίεση. Έχει λειτουργία ελέγχου του πλήρους ελέγχου ροής κτυπήματος δεύτερου, έλεγχος ρύθμισης απόκλισης, αυτόματος να φορτώσει εκ των προτέρων έλεγχος, προ-έλεγχος AGC, πάχος πάχους που ελέγχει το AGC, τον έλεγχο έντασης/ταχύτητας AGC, επιτάχυνσης και αποζημιώσεων επιβράδυνσης AGC, αποζημίωση εκκεντρικότητας ρόλων, και που κυλά τη βάση δεδομένων διαδικασίας, επίδειξη στοιχείων και έλεγχος λειτουργίας, λειτουργία καταδίωξης ποιότητας των προϊόντων, αυτόματη καταγραφή μεγάλων κυλώντας στοιχείων, αυτόματη παραγωγή εκθέσεων, συναγερμός ελαττωμάτων και καταγραφή. Καταγράφοντας και άλλες λειτουργίες διαχείρισης διαδικασιών.
- Σύστημα συναγερμών ανίχνευσης, επίδειξης και ελαττωμάτων των παραμέτρων διαδικασίας και των βασικών παραμέτρων εξοπλισμού
- Το σύστημα ψύξης γαλακτώματος και το σύστημα διήθησης ακρίβειας χρησιμοποιούνται για τη λίπανση διαδικασίας.
- Τα συστήματα προστασίας ασφάλειας όπως η προστασία υπερφόρτωσης, η προστασία θραύσης λουρίδων και ο χώρος στάθμευσης έκτακτης ανάγκης εγκαθίστανται στους κυλώντας μύλους.
- Τα σκληρά εργαλεία ψαροκόκκαλων προσώπου δοντιών (βαθμός 5 ακρίβεια) χρησιμοποιούνται για αριστερά και δεξιά coilers και τις κύριες μηχανές. SKF, FAG, TIMKEN χρησιμοποιείται για τα ρουλεμάν μεγάλων άξονων και το φέρον εργοστάσιο του Χάρμπιν/Wafangdian/Luoyang χρησιμοποιώ για τα αργόστροφα ρουλεμάν άξονων.
- Η μονάδα υιοθετεί το δύο σταδίων έλεγχο υπολογιστών για να πραγματοποιήσει τον έλεγχο διεργασίας παραγωγής της μονάδας. Η μονάδα έχει τον υπολογισμό προγράμματος κυλίσματος, τη διανομή περασμάτων, τον κανονισμό και τη βελτιστοποίηση παραμέτρου. Σε πραγματικό χρόνο παράμετροι διαδικασίας και βασική ανίχνευση, επίδειξη και συναγερμός
- Γρήγορη ρύθμιση της ανύψωσης γραμμών κυλίσματος από την κεκλιμένα σφήνα και το βήμα
- Γρήγορη αλλαγή ρόλων του ενδιάμεσου ρόλου ρόλων εργασίας (περίπου 8 λεπτά)
- Η μονάδα υιοθετεί το εισαγόμενο ταχύμετρο λέιζερ για να πραγματοποιήσει το δεύτερο έλεγχο ροής και να βελτιώσει το ποσοστό ολοκληρωμένου προϊόντος, διατηρώντας τον κωδικοποιητή για να μετρήσει την ταχύτητα
- Η ένταση μονάδων μετριέται άμεσα από εισαγόμενο tensiometer, τον έλεγχο κλειστών βρόγχων και την ψηφιακή επίδειξη
- Κύρια συστατικό του υψηλού AGC συστήματος, του κάμπτοντας συστήματος ρόλων και του δευτερεύοντος συστήματος ρόλων υιοθετούν τα εισαγόμενα προϊόντα τα συστατικά του χαμηλής πιέσεως υδραυλικού συστήματος υιοθετούν τα γνωστά προϊόντα που παράγονται από την εσωτερική εισαγόμενη τεχνολογία.
- Το πάχος μονάδων μετριέται από το μετρητή πάχους ακτίνας X που κατασκευάζεται στην Κίνα, ο κωδικοποιητής είναι P+F από τη Γερμανία, και ο διακόπτης εγγύτητας γίνεται από τους ΑΡΡΏΣΤΟΥΣ από τη Γερμανία.
- Ο ρόλος εργασίας τοποθετείται ακτινωτά από τη δευτερεύουσα υποστήριξη ρόλων, η οποία ενισχύει την ακαμψία και αποτρέπει τη δευτερεύουσα κάμψη. Ο άξονας τοποθετείται από την πόρτα υποστήριξης τελών και ελέγχεται από τον κύλινδρο, ο οποίος είναι κατάλληλος για τη σε απευθείας σύνδεση αλλαγή ρόλων του περάσματος ολοκληρωμένων προϊόντων και καλύπτει τις απαιτήσεις του κυλίσματος ανοξείδωτου.
- Λίπανση λάδι-αέρα για την υποστήριξη του ρουλεμάν του ρουλεμάν κυλίνδρων

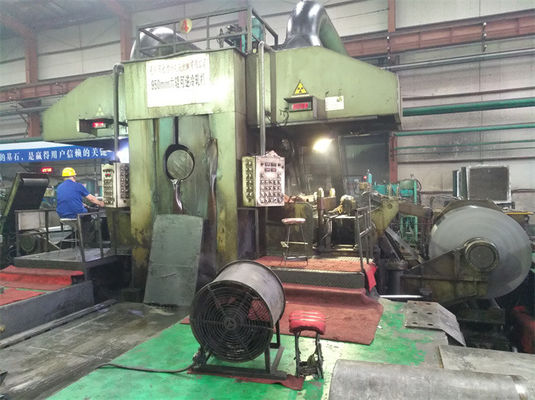

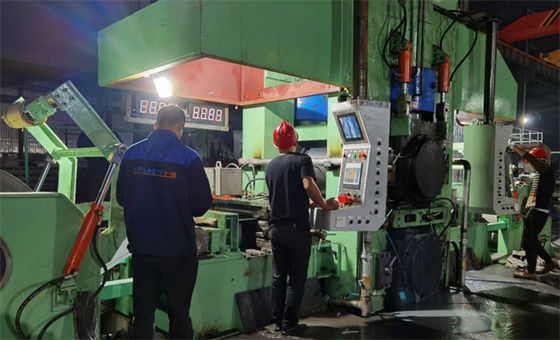

850 4Hi υψηλό υδραυλικό AGC που αντιστρέφουν το εκατομμύριο κρύου κυλίσματος.
| Παράμετροι σπειρών χάλυβα | |
| υλικό σπειρών χάλυβα |
ανοξείδωτο |
| Εισερχόμενη λουρίδα σπειρών SS | 550750mm X 1.53.0mm |
| Εισερχόμενες σπείρες SS | ταυτότητα 610mm, 2000mm OD, 15T |
| Ελασματοποιημένη εν ψυχρώ τελειωμένη λουρίδα σπειρών SS | 550-750 X 0.251.2mm |
| Αντίστροφες παράμετροι μύλων κυλίσματος | |
| Ταχύτητα μύλων κυλίσματος | Ανώτατο 300m/min |
| Δύναμη κυλίσματος | Ανώτατο 10000KN |
| Ένταση οπισθοχώρησης | Μέχρι 120KN |
| Κύλινδρος εργασίας, μέση προδιαγραφή κυλίνδρων. | Ф165 Χ 850mm |
| Εφεδρική προδιαγραφή κυλίνδρων. | Ф730X800mm |
| Δύναμη κύριων μηχανών | 500KW Χ 2 |
| Δύναμη μηχανών οπισθοχώρησης | 500KW Χ 2 |
| Ηλεκτρικός έλεγχος | Υδραυλικό AGC, ΣΥΝΕΧΕΊΣ οδηγοί Siemens RA80, PLC, σύστημα μετρητών πάχους ακτίνας X |
| Υγροί όροι | Λεπτή λίπανση πετρελαίου για τα κιβώτια ταχυτήτων, λίπανση αερίου ελαίου για τη συμπεριφορά των καθισμάτων, υδραυλικοί σταθμοί, κυλώντας σύστημα ψυκτικού μέσου διαδικασίας |
| Αυτόματη αλλαγή κυλίνδρων | Υδραυλική κίνηση μηχανών και κυλίνδρων, για να πραγματοποιήσει την αυτόματη αλλαγή κυλίνδρων |
