Ελαφριά μύγα κουράς μετρητών περιστροφική που κόβεται στη μηχανή 3 X 1600 γραμμών μήκους

Ελαφριά μύγα κουράς μετρητών περιστροφική που κόβεται στη μηχανή 3 X 1600 γραμμών μήκους
Basic Properties
country of origin
Wuxi, Κίνα
Brand Name
Jinye
PRODUCT MODEL
Μύγα (0.3-3) Χ 1600
Trading Properties
MOQ
1SET
Packing
40HC Χ 3
period for dispatch
120-150days
payment method
T/T

Product Details

Επισημαίνω:

Περικοπή στη μηχανή 3 X 1600 γραμμών μήκους

,

Ελαφρύς μετρητής που κόβεται στη μηχανή γραμμών μήκους

,

Περιστροφική μύγα κουράς που κόβεται στη γραμμή μήκους

Name: Ελαφριά μύγα κουράς μετρητών περιστροφική που κόβεται στη γραμμή μήκους
Feature: Κοπή μυγών υψηλής ακρίβειας υψηλής ταχύτητας
Material: ΚΈΝΤΡΟ ΑΝΊΧΝΕΥΣΗΣ ΚΑΙ ΕΛΈΓΧΟΥ, ΓΠ, PPGI, SS
Sheet Thickness: 0.3-3mm
Sheet Width: 500-1600mm
Coil ID: 508 χιλιοστά
Coil OD: 2000 χιλιοστά
Coil Weight: 20-25Τ
Cutting Length: 200 4000mm
Cutting Speed: 100pcs ανά λ. Χ 600mm
Cutting Style: Περιστροφική κουρά
Leveler: 4Hi, 6hi
Total Power: 300 kW
Land Area: 30m X 8m
Product Brief
Ελαφρύς μεγέθους περιστροφική μηχανή κοπής πεταλούδας σε μήκος γραμμής (3 x 1600) Το Rotary Shear fly cut to length line είναι μια προηγμένη μηχανή υψηλής ταχύτητας υψηλής ακρίβειας, κατάλληλη για την κοπή χαρτιού ελαφρού μεγέθους: το μήκος ενός φύλλου κυλίνδρου ελαφρού μεγέθους είναι μεγάλο, για πα...
Product Description

Ελαφρύς μεγέθους περιστροφική μηχανή κοπής πεταλούδας σε μήκος γραμμής (3 x 1600)



Το Rotary Shear fly cut to length line είναι μια προηγμένη μηχανή υψηλής ταχύτητας υψηλής ακρίβειας, κατάλληλη για την κοπή χαρτιού ελαφρού μεγέθους:

  • το μήκος ενός φύλλου κυλίνδρου ελαφρού μεγέθους είναι μεγάλο, για παράδειγμα, ένα μήκος κυλίνδρου πάχους 0,2 mm είναι 10 φορές το μήκος ενός κυλίνδρου 2 mm, η αγορά χαλυβουργικών φύλλων εκτιμάται ανά βάρος,υψηλότερη παραγωγή βάρους των κομμένων φύλλων απαιτεί ταχύτερη ταχύτητα γραμμής, ενώ η κανονική κοπή σταθμού δεν μπορεί να φθάσει σε πολύ υψηλή συχνότητα κοπής και η ταχύτητα της γραμμής είναι περιορισμένη.
  • Το εύρος μήκους των λεπτών φύλλων είναι συνήθως μικρό και το μέγιστο δεν υπερβαίνει τα 3 ή 4 μέτρα, το λεπτό φύλλο μπορεί εύκολα να κοπεί με μία γρήγορη κίνηση με κοπή με περιστροφή πτήσης: το φύλλο τρέχει με σταθερή ταχύτητα,περιστροφική κοπής περιστρέφεται και κόβει ένα φύλλο σε ένα κύκλωμα κάτω από το κλειστό βρόχο μήκος ανατροφοδότησηΗ μέγιστη συχνότητα κοπής μπορεί να φθάσει τις 150 φορές/λεπτο. η γραμμική ταχύτητα παραγωγής φτάνει τα 80m/λεπτο.
  • Το κούρεμα κοπής είναι υψηλής ακρίβειας, που οδηγείται από κινητήρα servo, υπολογίζει με ακρίβεια το επόμενο μήκος του φύλλου και ταιριάζει με την ταχύτητα περιστροφής του κούρεματος για να κόψει σε εγκεφαλικό επεισόδιο,η ταχύτητα κοπής ρυθμίζεται αυτόματα ανά μήκος φύλλου.
  • Η γραμμή κοπής είναι συνεχής από το ξετυλίξιμο, την ισοπέδωση, το ζευγάρι των διπλών κυλίνδρων τροφοδοσίας, το φιλμ, το περιστρεφόμενο κούρεμα, τις ζώνες μεταφοράς, τις διπλές στοιβαστές,Το σύστημα ελέγχου είναι υψηλής διαμόρφωσης, συμπεριλαμβανομένων των μεγάλων οθόνων., αισθητήρες, PLC, επαφές, ρελέ κλπ.

Σύγκριση κυλίνδρου 2 mm και κυλίνδρου 0,2 mm:

  Προδιαγραφές τροχιάς Μέγεθος φύλλου Ταχύτητα γραμμής κοπής Χρόνος κοπής ανά τροχιά
0.2mm φύλλο περιστροφής 508mm ID,1250mm πλάτος, 15T ~7500m 80m/min 95 λεπτά
2 mm φύλλο περιστροφής 508mm ID, πλάτος 1250mm, 15T ~ 750m 80m/min 9.5 λεπτά



Παράμετροι:

Εισροές πρώτης ύλης και τελικό προϊόν
Απασχόληση Κρυοσυσταθέντα, ψυχρά κυλούμενα, έγχρωμα επικαλυμμένα κύλινδροι
Μηχανικές ιδιότητες Δυνατότητα τέντωσης σb≤460Mpa, σ0,2≤280Mpa
Δάχος 00,3-3,0 mm,
Διάμετρο 500 mm-1600 mm (μέγιστο)
Υπερβολική δόση. ≤ Φ1800mm
Ταυτότητα. Φ508mm (μεγέθυνση σε Φ610mm με συμπίεση)
Μέγιστο βάρος 15 τόνους, 20 τόνους
Μέγεθος φύλλου 200 - 4000 mm
Ανεκτικότητα σε μήκος Α0= 1M±0,3 mm (ομοιόμορφη ταχύτητα)
Α0= 1 M±0,4 mm (επιτάχυνση / επιβράδυνση)
Ανεκτικότητα διαγώνιας μήκους Α1= 1M±0,5 mm
Υψόμετρο στοίβωσης 650 mm μέγιστο (ξύλινη στήριξη ύψους περίπου 150 mm)
Μέγιστο βάρος στοίβωσης 5 τόνους



  Παράμετροι CTL πτήσης
1 Γραμμική ταχύτητα 0-80 m/min
2 Ταχύτητα νημάτων 0-15 m/min
3 Ηλεκτρική τροφοδοσία 380V / 50Hz / 3PH
4 Εγκατεστημένη ισχύς Περίπου 280KW
5 Διασταυρούμενη οδός Δύο μαχαίρια πετούν και κόβουν
Μεθοδολογία κοπής
6 Δρόμος ελέγχου Ελέγχος εναλλασσόμενου ρεύματος, CNC και PLC
7 Μηχανή κίνησης α. Μηχανή αποσύνδεσης: 37 kW

γ. Σερβοκινητήρας περιστρεφόμενων ψαλίδων:

Εναλλακτικός ρεύμα 110 kW



Σύνθεση:

  Άρθρο Αριθμός
1 Σταθμός φόρτωσης 1
2 Αμαξοστοιχία φόρτωσης 1
3 Αποσυσκευαστής 1
4 Μηχανή ακριβούς ισοπέδωσης (19 κυλίνδρους) 1
5 Συσκευή τροφοδοσίας με εξυπηρέτηση (συμπεριλαμβανομένης της συσκευής στρώσης) 1
6 Επιστροφική μηχανή κόψιμο πτηνών υψηλής ταχύτητας 1
7 Τρία στάδια μεταγωγική ζώνη 1
8 1ΣτΜηχανή συλλογής φύλλων 1
9 2νΑυτοματοποιημένη μηχανή συλλογής 1
10 Υδραυλικό σύστημα 1
11 Πνευματικό σύστημα 1
12 Σύστημα λίπανσης 1
13 Ηλεκτρικό σύστημα 1

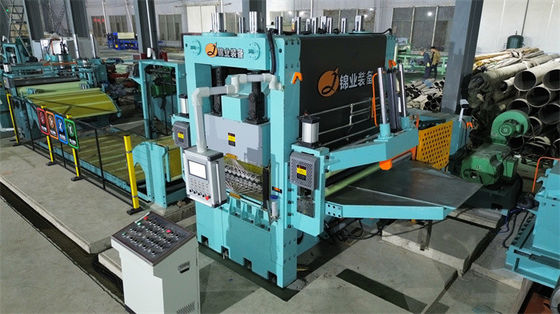

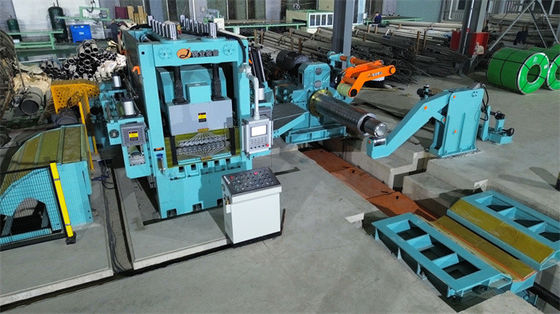

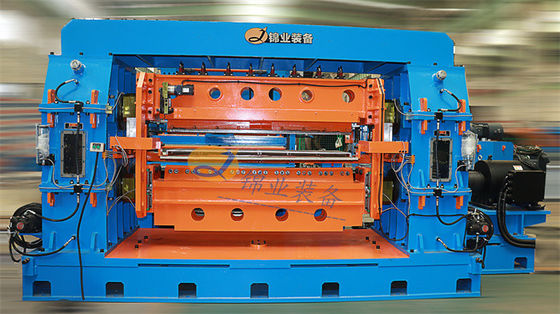

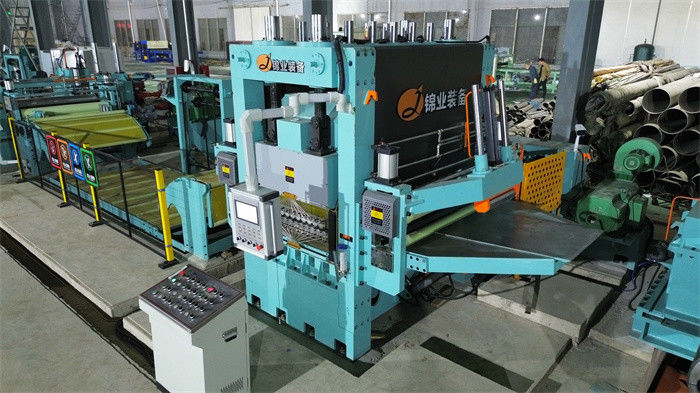

Ελαφριά μύγα κουράς μετρητών περιστροφική που κόβεται στη μηχανή 3 X 1600 γραμμών μήκουςΕλαφριά μύγα κουράς μετρητών περιστροφική που κόβεται στη μηχανή 3 X 1600 γραμμών μήκουςΕλαφριά μύγα κουράς μετρητών περιστροφική που κόβεται στη μηχανή 3 X 1600 γραμμών μήκους
