Διάδρομος δέρματος Τροχιακή γραμμή εξισορρόπησης τάσης 4Hi 0,2-1,5 X 1300
Product Details
Διάδρομος δερματικής διάβασης
,γραμμή ελαστικής εξισορρόπησης ελαστικής

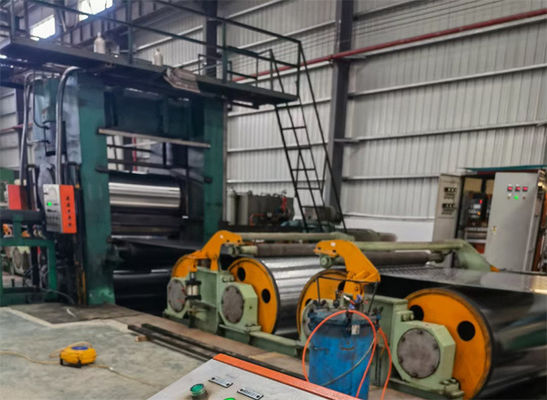

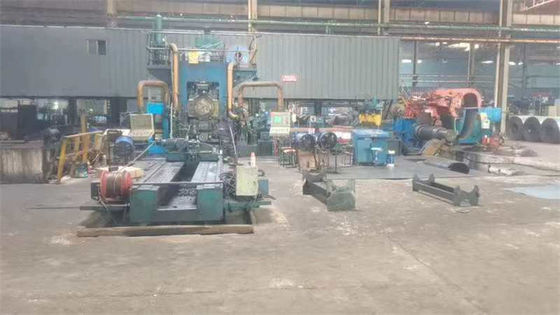

Δερματικό διάδρομο Τροχιακή γραμμή ισοπέδωσης τάσης κυλίνδρων 4Hi Δερματικό διάδρομο 0,2-1,5 x 1300
Εισαγωγή
- Στρώση δέρματος:Η ψυχρά τυλιγμένη και αναψυγμένη ταινία χάλυβα επιπλατυώνεται με έλαση για να αποκτήσει υψηλής ποιότητας σχήμα πλάκας και να βελτιώσει τις μηχανικές ιδιότητές της.Τεχνητήρας έλασης 4Hi, η μείωση του πάχους του φύλλου είναι λίγο με λιγότερη πίεση κύλισης.

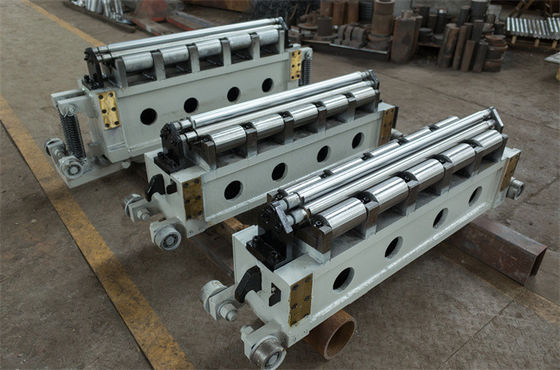

- Η μηχανή ευθυγράμμισης πολλαπλών κυλίνδρων: Για την κάλυψη των απαιτήσεων μεταγενέστερης επεξεργασίας, χρησιμοποιούνται διάφορες μεθόδοι ευθυγράμμισης στο εργοστάσιο.Η μηχανή ευθυγράμμισης πολλαπλών ρολών χρησιμοποιείται ευρέωςΑφού περάσει από αυτή τη μηχανή ευθυγράμμισης, η λεπτή πλάκα δεν τεντώνεται, αλλά μόνο μετατρέπει τα μεγάλα κύματα σε μικρά κύματα, καθιστώντας την επιφάνεια της πλάκας σχεδόν επίπεδη.Για πλάκες με πάχος μικρότερο του 0.8mm, ο διπλός ισόπλαστος δεν είναι τόσο αποτελεσματικός.

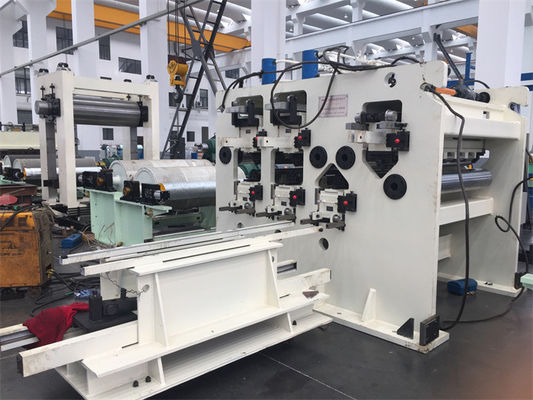

- Η συσκευή εξισορρόπησης τάσης (συντηρητική μηχανή ευθυγράμμισης) μπορεί ταυτόχρονα να προκαλέσει διαμήκη και εγκάρσια παραμόρφωση λεπτών πλάκων,Με αυτόν τον τρόπο βελτιώνεται πλήρως η επίπεδη επιφάνεια και οι ιδιότητες του υλικού των λεπτών πλακώνΕξαιτίας της έντασης κάμψης που παράγεται από την κάμψη, η ένταση μειώνεται σημαντικά.Μόνο το 1/3 έως το 1/5 της τάσης που απαιτείται για την καθαρή ευθυγράμμιση τέντωσης απαιτείται για να επιτευχθεί το ίδιο αποτέλεσμα ευθυγράμμισηςΕπιπλέον, η ευθυγραμμιστική επίδραση είναι καλύτερη.
Διαδικασία εργασίας:
Coil loading → uncoiling → coil head & tail cutting → seam welding → tension S-roller → anti wrinkle roller →4 Hi Skin Pass Mill → anti wrinkle roller → thickness gauge →Tension Leveler→ tension S-roller → oiling → shearing → Recoiling → Coil unloading
Παράμετροι:
- Υλικό: Καθαρό χάλυβα άνθρακα
- Δυνατότητα αντίστασης σ S ≤ 350 MPa, αντίσταση τέντωσης σ b ≤ 450 MPa
- Προδιαγραφή υλικού:0.2·1.6×1300 mm
- Επέκταση:0.4·2.0% (από ξηρό τύπο) 1.0·5.0% (από υγρό τύπο)
- Η ανοχή των ακατέργαστων ψυχρά τυλιγμένων αναψυκτικών φύλλων τυλίγματος πληροί το εθνικό πρότυπο
- Προδιαγραφή υλικού φύλλου κυλίνδρου:
- Μέγιστη εξωτερική διάμετρος κυλίνδρου:2100 mm,εσωτερική διάμετρος:Φ508 ((Φ610) mm
- Μέγιστο βάρος τροχιάς:27t
- Τελικό προϊόν:
- Εσωτερική διάμετρος τροχιάς:Φ508mm,μέγιστο βάρος τροχιάς:15t
- Μέγιστη δύναμη κύλισης:6000 KN
- Δερματική ένταση: 120 KN
- Ταχύτητα διέλευσης του δέρματος: ≤ 200 m/min
- Ταχύτητα ξετυλίγματος/ανατυλίγματος: ≤ 200 m/min
- Τετάρτη: 30/40 KN
- Το εύρος επέκτασης της γάνδρας του ελαστικού:Φ508 Φ485mm ((Φ610 Φ590mm)
- Υψόμετρος της γραμμής διέλευσης του μύλου:1000 mm
- Κατεύθυνση τροφοδοσίας: Αποφασίζει ο πελάτης
- Συνολική εγκατεστημένη ισχύς:DC 1240kW,AC 75kW
- Περιοχή γης εργοστασίου:21×11×5 m ((μήκος, πλάτος και ύψος)
- Μόνο το δέρμα περνάει μύλο είναι υψηλή, άλλες μονάδες κάτω από 2,5m ύψος
Σύνθεση:
| Άρθρο | Ειδικότητα. | Αριθμός | |
| Τμήμα ξετυλίγματος | |||
| 1 | Προετοιμασία σέλας | 1 σύνολο | |
| 2 |
Αμαξοστοιχία φόρτωσης κυλίνδρων |
1 σύνολο | |
| 3 |
Κουρδιστής αποσύρματος |
Φ508×1450mm | 1 σύνολο |
| 4 |
Βάση κίνησης |
1pc | |
| 5 |
Κύρια σημεία |
1pc | |
| 6 |
Υποστήριξη βραχίονα |
1 σύνολο | |
| Τμήμα εισόδου | |||
| 1 |
Εισόδου σφιχτότυπη ρολό |
1 σύνολο | |
| 2 |
Πλάκα φτυάρισμα |
1 σύνολο | |
| 3 |
Σκοπή εισόδου |
1 σύνολο | |
| 4 |
Ρολάρι παραμόρφωσης |
2 σετ | |
| Εισερχόμενη τάση S ρολά | |||
| 1 |
Επικάλυψη S |
Ρολ έντασης Φ900×1450 |
2 τεμάχια |
| 2 | Βάση ρολ έντασης | 1pc | |
| 3 |
Βάση κίνησης |
1pc | |
| 4 |
S κυλίνδρος τύπου τυπογραφίας |
1 σύνολο | |
| Σιδηροτροφείο δέρματος | |||
| 1 |
Στάβλος κυλίνδρων |
Στήριγμα στήλης 350×450 mm |
1 σύνολο |
| 2 |
Εργασιακοί κυλίνδροι |
Φ370×1450 mm | 1 σύνολο |
| 3 |
Ρολ υποστήριξης |
Φ720×1420 mm | 1 σύνολο |
| 4 |
Υδραυλικοί κύλινδροι για την κάμψη ρολ εργασίας, στήριξη ισορροπίας ρολ |
1 σύνολο | |
| 5 |
Συσκευές πριν από το μύλο |
Περιλαμβάνει τροχό σταθεροποιητή, τροχό αντι ρυτίδων, κλπ. |
1 σύνολο |
| 6 |
Συσκευές μετά το μύλο |
Περιλαμβάνει τροχό σταθεροποιητή, τροχό αντι ρυτίδων, κλπ. |
1 σύνολο |
| 7 |
Υδραυλική συσκευή αλλαγής κυλίνδων |
Για αλλαγή κυλίνδρων εργασίας, αλλαγή κυλίνδρων υποστήριξης |
1 σύνολο |
| Στρογγυλή τάση εξόδου | |||
| 1 |
Επικάλυψη S |
Ρολάρι έντασης Φ900×1450 | 2 σετ |
| 2 | Βάση ρολ έντασης | 1pc | |
| 3 |
Βάση κίνησης |
1pc | |
| 4 |
S κυλίνδρος τύπου τυπογραφίας |
1 σύνολο | |
| Τμήμα εξόδου | |||
| 1 |
Ρολ υποστήριξης κάμψης |
1 σύνολο | |
| 2 |
Ρολάρι τσιμπήματος εξόδου |
1 σύνολο | |
| 3 |
Σκοπή εξόδου |
1 σύνολο | |
| 4 |
Πλάκα φτυάρισμα |
1 σύνολο | |
| 5 |
Ρολάρι αποκλίστρου εξόδου |
1 σύνολο | |
| Επιστροφικός τροχός | |||
| 1 | Επιστροφικός τροχός | Φ508×1450mm | 1 σύνολο |
| 2 | Βάση κίνησης | 1pc | |
| 3 | Υποστήριξη βραχίονα | 1 σύνολο | |
| 4 | Αμαξοστοιχία εκφόρτωσης κυλίνδρων | 1 σύνολο | |
| 5 | Στρογγυλή σέλα | 1 σύνολο | |
| Κινητήρες, μειωτές, καθολικές αρθρώσεις | |||
| 1 |
Μηχανή ξετυλίγματος |
Z4-280-21 110kW | 1 σύνολο |
| 2 |
Μηχανή ανάσυρσης |
Z4-280-21 110kW | 1 σύνολο |
| 3 |
4# Στρογγυλοκινητήρας |
Z4-250-11 110kW | 2 σετ |
| 4 |
3# Στρογγυλοκινητήρας |
Z4-280-21 200 kW | 2 σετ |
| 5 |
Κινητήρας μύλης δέρματος |
Z4-355-32 400 kW | 1 σύνολο |
| 6 |
4# S μειωτής κυλίνδρων |
NGW102-20 | 1 σύνολο |
| 7 |
3# S μειωτής ρολ |
NGW122-20 | 1 σύνολο |
| 8 |
Κεντρικός μειωτικός μηχανισμός |
ZLY355-8 | 1 σύνολο |
| 9 |
Συσκευές για την κατασκευή αρθρώσεων |
Τύπος SWC | 1pc |
| 10 |
Γραμμικές ράγες |
GGB85AB | 4 σετ |
| Υλικά υποβοήθησης | |||
| 1 |
Αγκυροβολητήρες γης |
Με μηχανή |
1 σύνολο |
| 2 |
Δοκίμια |
Με μηχανή |
1 σύνολο |
| 1 |
Σύστημα AGC υψηλής πίεσης |
Περιλαμβάνει κύλινδρο AGC υψηλής πίεσης, Υδραυλικός σταθμός υψηλής πίεσης και ηλεκτρικός έλεγχος |
|
| 2 |
Υδραυλικό σύστημα κανονικής πίεσης |
||
| 3 |
Αυτοκεντρική CPC |
Αυτόματο σύστημα CPC |
|
| 4 |
Σύστημα διέλευσης υγρού δέρματος |
||
| 5 |
Ηλεκτρικό σύστημα ελέγχου |
Διοδηγοί συνεχούς ρεύματος Siemens 6RA80 |
|
| 6 | Ζυθοποιός | 1 σύνολο | |
| 7 | Ηλεκτροστατικός λαδιστήρας | 1 σύνολο | |
| 8 |
Φράχτης ασφαλείας και συναγερμοί |
1 σύνολο | |
| 9 |
Υδραυλικοί αγωγοί, ηλεκτρικά καλώδια |
1 σύνολο | |
| 10 |
Υλικά εγκατάστασης |
Ο πελάτης προετοιμάζει τους υδραυλικούς αγωγούς, τα ηλεκτρικά καλώδια, ο προμηθευτής παρέχει τον λεπτομερή κατάλογο |
|
