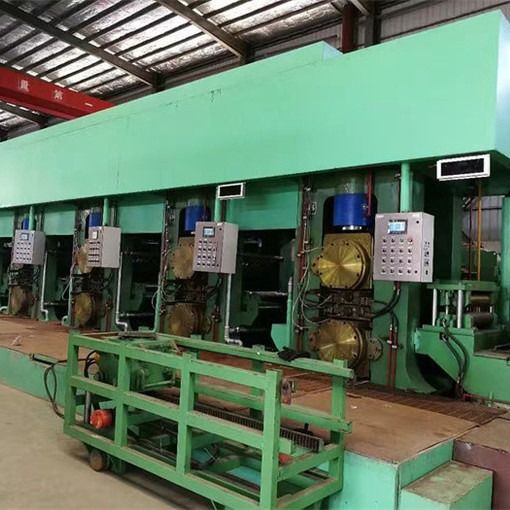

Υδραυλικό AGC πέντε διαδοχική κρύα γραμμή 550 κυλώντας μύλων κρύου κυλώντας μύλων στάσεων

Υδραυλικό AGC πέντε διαδοχική κρύα γραμμή 550 κυλώντας μύλων κρύου κυλώντας μύλων στάσεων
Basic Properties
country of origin
Wuxi, Κίνα
Brand Name
Jinye
PRODUCT MODEL
Διαδοχικά 550
Trading Properties
MOQ
1SET
Packing
8x 40HC
period for dispatch
120 -180 ημέρες
payment method
T/T

Product Details

Επισημαίνω:

Διαδοχικός κρύος κυλώντας μύλος πέντε στάσεων

,

Υδραυλικός διαδοχικός κρύος κυλώντας μύλος AGC

,

Κρύα γραμμή 550 κυλώντας μύλων

Name: Διαδοχική κρύα γραμμή κυλώντας μύλων πέντε στάσεων με δύο Recoilers
Material: HRPO Q235
Input: 2-3 X 650mm
Output: 0.8-1.5 X 650mm
Rolling Speed: 150μ/λεπτό
Work Roller: dia190 Χ 750
Backup Roller: dia650 Χ 730
Press Down: μηχανική βίδα
Total Power: 1800KW
Land Area: 35m X 15m
Product Brief
Διαδοχική κρύα γραμμή κυλώντας μύλων πέντε στάσεων με δύο Recoilers (550) Σύνθεση Υδραυλική επέκταση uncoiler Υδραυλική κουρά, ενώνοντας στενά πίνακας Οριζόντιος σπειροειδής συσσωρευτής πίνακας επεξεργασίας εισόδων (περιλάβετε το ρόλο έντασης) 4hi μύλοι, 1#-2#-3#-4#-5# Υδραυλικοί εφεδρικοί κύλινδροι ...
Product Description

Διαδοχική κρύα γραμμή κυλώντας μύλων πέντε στάσεων με δύο Recoilers (550)



Σύνθεση

  1. Υδραυλική επέκταση uncoiler
  2. Υδραυλική κουρά, ενώνοντας στενά πίνακας
  3. Οριζόντιος σπειροειδής συσσωρευτής
  4. πίνακας επεξεργασίας εισόδων (περιλάβετε το ρόλο έντασης)
  5. 4hi μύλοι, 1#-2#-3#-4#-5#
  6. Υδραυλικοί εφεδρικοί κύλινδροι που αλλάζουν τη συσκευή (5sets)
  7. μεταβαλλόμενη συσκευή κυλίνδρων εργασίας (2sets)
  8. πίνακας επεξεργασίας παραγωγής (υδραυλική κουρά)
  9. σπείρα που απαλλάσσει το αυτοκίνητο
  10. Κανονικό υδραυλικό σύστημα πίεσης
  11. Υδραυλικό σύστημα 1Set AGC
  12. Oil-gas λαδώνοντας σύστημα 1Set
  13. λεπτός λαδώνοντας σταθμός 1Set πετρελαίου
  14. Λαδώνοντας σταθμός διαδικασίας (ο πελάτης προετοιμάζεται)
  15. Ηλεκτρικό σύστημα ελέγχου
  16. σύστημα μετρητών πάχους, 2sets

Ροή:

Uncoiler→Shear, ενώνοντας στενά table→Horizontal σπειροειδής accumulator→entry πίνακας επεξεργασίας (περιλάβετε το ρόλο έντασης) πίνακας επεξεργασίας →1# 4hi mill→2# mill→3# mill→4# mill→5# mill→exit (περιλάβετε την κουρά) →recoiler→Coil αυτοκίνητο εκφόρτωσης



Παράμετροι:

Πρώτη ύλη
Q195, Q215,08Al, 20#, Q235, SPHC, SPHD, SPHE
εκτατό strength≤ 610N/mm2 παραγωγής strength≤ 360N/mm2
πάχος Χ 24mm (300-450) πλάτος χιλ.
ID508mm OD1600 ανώτατο 6.5T
Ολοκληρωμένο προϊόν
0,3 0.8mm X 300 450mm
ID508 Χ OD1600 Χ 6.5T
550 διαδοχικός μύλος 4Hi 5heads
φ180-φ170×550mm κύλινδρος εργασίας
φ500 ~φ470× 530mm εφεδρικοί κύλινδροι
στήλες μύλων: 300mm X 380mm
Υδραυλικός κύλινδρος AGC: D400/300× 75mm
Κύρια μηχανή: 600KW Χ 5sets
Άξονας κίνησης: SWC225
Ανώτατη δύναμη κυλίσματος: 4500KN
Ανώτατη ροπή κυλίσματος: 40KN.M
Ταχύτητα κυλίσματος: ανώτατο 360m/min





Υδραυλικό σύστημα AGC:

  • Ηλεκτρουδραυλική σερβο βαλβίδα: όργανο 609, δεξαμενή πετρελαίου ανοξείδωτου και σωλήνες.
  • Περιλάβετε την αντλία, τη δεξαμενή, το δοχείο ψύξης, το φίλτρο, τον ενεργειακό συσσωρευτή, τη θερμάστρα, τις ομάδες βαλβίδων, τον αισθητήρα μετατοπίσεων, τον αισθητήρα πίεσης, το λογισμικό AGC και το γραφείο υπολογιστών, κ.λπ.
  • Πίεση συστημάτων: 31.5MPa
  • Stepless διευθετήσιμος εργασίας pressure≤18-21MPa
  • Max που πιέζει την ταχύτητα
  • 46# αντι φορώντας υδραυλικό πετρέλαιο
  • Καθαριότητα πετρελαίου στο σύστημα: NAS7
  • Θερμοκρασία του oi: 45±10℃
  • Καθαριότητα φιλτραρίσματος πετρελαίου στις σωληνώσεις: 10um
  • Καθαριότητα φιλτραρίσματος πετρελαίου πριν από τη σερβο βαλβίδα: 3um
  • Καθαριότητα φιλτραρίσματος επιστροφής πετρελαίου: 10μm
  • Κατανάλωση δροσίζοντας νερού: 11m3/h
  • Πίεση του δροσίζοντας νερού στην κυκλοφορία: 0.4Mpa
  • Ηλεκτρική θερμάστρα: 3×2kW

Ηλεκτρικό σύστημα ελέγχου:

  • Γέφυρα Siemens 6RA80 2 αδύνατο σύστημα ρύθμισης ταχύτητας μαγνητών 4 τεταρτημόριων, έλεγχος απάντησης προγραμματισμού PLC Siemens.
  • Το οπτικό καλώδιο ή το καλώδιο profibus συνδέει τις ενότητες για να πραγματοποιήσει την επικοινωνία, με την ένταση ενώνοντας μέσα.
  • Η σταθερή ένταση κουλουριάσματος με το κουλούριασμα της διαμέτρου που αυξάνεται και ακολουθεί την ένταση.
  • Ένα κύριο πλακάκι, δύο επιτροπές χειριστών, cantilever επιτροπή στο μύλο 1#, με το ρεύμα, ταχύτητα, επίδειξη έντασης.
  • Το σύστημα ελέγχου περιλαμβάνει τον προγραμματίσημο ελεγκτή, την οθόνη αφής, την αντλία, τον ενεργοποιητή, την επιθεώρηση σημάτων, κ.λπ., για να παρουσιάσει τις παραμέτρους μηχανών, το τρέχοντας κράτος και ανάλυση ελαττωμάτων, με την πίεση, αισθητήρες θέσης που ενώνουν στο βρόχο ελέγχου.
  • Το ελάττωμα βγαίνει, φωτισμός συναγερμών και ηχώντας για να υπενθυμίσει και 5mins που το πιό πρόσφατο ανώμαλο σήμα παρουσιάζει
