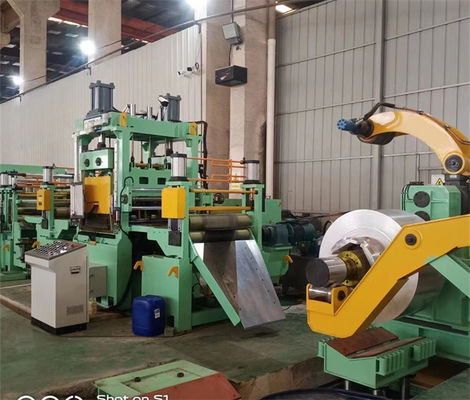

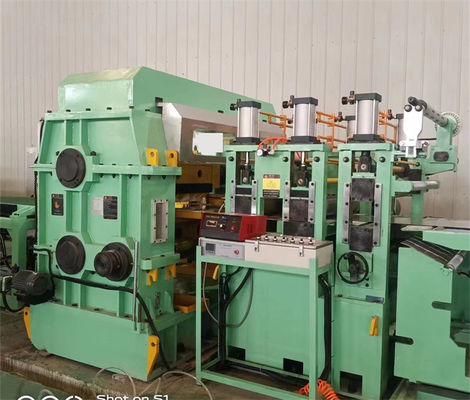

Αυτόματη περιστροφική κουρά υψηλής ακρίβειας που κόβεται στη γραμμή 0.3-3 X 1250 μήκους
Product Details
Περιστροφική κουρά που κόβεται στη γραμμή 0.3mm μήκους
,αυτόματη περικοπή στη γραμμή μήκους
,χάλυβας που κόβεται στη μηχανή 1250mm μήκους
Αυτόματη περιστροφική κουρά υψηλής ακρίβειας που κόβεται στη γραμμή μήκους (0.3-3) Χ 1250
Η περιστροφική περικοπή κουράς στη γραμμή μήκους είναι προηγμένη κουρά πετάγματος που κόβεται στη μηχανή μήκους, υψηλή ακρίβεια υψηλής ταχύτητας, ESP κατάλληλη για τη λεπτή κοπή μετάλλων φύλλων φύλλων σύντομη:
- Το λεπτό μήκος σπειρών φύλλων είναι μακροχρόνιο μέχρι χιλιάδες μετρητές, εάν η ταχύτητα γραμμών είναι αργή, τα φύλλα κόβοντας το χρόνο θα είναι μακροχρόνιο, η παραγωγή θα είναι μικρή, τόσο η υψηλότερη ταχύτητα γραμμών απαιτείται.
- Τα τέμνοντα μέσα μυγών η λουρίδα χάλυβα πηγαίνουν προς τα εμπρός ως συνήθως ταχύτητα κόβοντας, κάθε κοπή μέσα σε 0.5s, η ανώτατη τέμνουσα συχνότητα μπορεί να είναι μέχρι 150times/min. Η παραγωγικότητα μπορεί να είναι γραμμικό 80m/min
- Τα κοντά φύλλα που κόβουν την υψηλή τέμνουσα συχνότητα μέσων αλλά το τρέξιμο γραμμών είναι μη στάση, αυτό είναι ιδανική ρύθμιση.
- Όχι μόνο η υψηλή κοπή μυγών παραγωγικότητας, αλλά και η υψηλή ακρίβεια leveler, laminator ταινιών, διπλοί στοιβαχτές είναι υψηλή ρύθμιση παραγωγής.
- Η τέμνουσα γραμμή μυγών για 0,3 3.0mm Χ 1250mmW Χ 200 -1000mmL.
Η σύγκριση 3mm κουλουριάζει και σπείρα 0.3mm:
| Προδιαγραφή σπειρών | Μήκος φύλλων | Τέμνουσα ταχύτητα γραμμών | Τέμνων χρόνος ανά σπείρα | |
| φύλλο σπειρών 0.3mm | ταυτότητα 508mm, πλάτος 1250mm, 15T | ~5000m | 50m/min | 100mins |
| φύλλο σπειρών 3mm | ταυτότητα 508mm, πλάτος 1250mm, 15T | ~500m | 50m/min | 10mins |
Παράμετροι:
| Ύλη και ολοκληρωμένο προϊόν εισαγωγής πρώτη | |
| Πρώτες ύλες | Καυτός/κρύος γαλβανισμένος, cold-rolled, ντυμένες χρώμα σπείρες |
| Μηχανική ιδιοκτησία | Εκτατή δύναμη σb≤460Mpa, σ0.2≤280Mpa |
| Πάχος | 0.22.0mm, 0.33.0mm |
| Πλάτος | 300mm1250mm (Max) |
| O.D. | ≤Φ1500,1800mm |
| ΤΑΥΤΌΤΗΤΑ. | Φ508mm (διευρύνετε σε Φ610mm με τα στολίσματα) |
| Ανώτατο βάρος | 15tons, 20 τόνοι |
| Μήκος φύλλων | 200 - 3000mm |
| Ανοχή μήκους | Λ 0 = 1M±0.3 χιλ. (ομοιόμορφη ταχύτητα) |
| Λ 0 = 1 M±0.4 χιλ. (επιτάχυνση/επιβράδυνση) | |
| Διαγώνια ανοχή μήκους | Λ 1 = 1M±0.5mm |
| Συσσώρευση του ύψους | 650mm Max (ξύλινη υποστήριξη περ. 150mm υψηλό) |
| Max που συσσωρεύει το βάρος | 5 τόνοι |
| Παράμετροι πετάγματος CTL | ||
| 1 | Γραμμική ταχύτητα | 0-80 m/min |
| 2 | Πέρασμα κλωστής σε βελόνα της ταχύτητας | 0-15 m/min |
| 3 | Παροχή ηλεκτρικού ρεύματος | 380V / 50Hz/3PH |
| 4 | Εγκατεστημένη δύναμη | Περίπου 220KW |
| 5 | Διαγώνιος τέμνων τρόπος | Δύο μαχαίρια πετούν την αντίθετη κοπή |
| Τέμνουσα κοπή διαδρομής μηχανισμών | ||
| 6 | Τρόπος ελέγχου | Έλεγχος εναλλασσόμενου ρεύματος, CNC και PLC |
| 7 | Μηχανή κίνησης | a. Μηχανή Decoiling: Ισοπεδώνοντας μηχανή εναλλασσόμενου ρεύματος 30KW β.: ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ 75KW |
|
c. Το πέταγμα κουρεύει τη σερβο μηχανή: ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ 90KW |
||
Σύνθεση:
| Στοιχείο | Qty | |
| 1 | Σταθμός φόρτωσης | 1 |
| 2 | Αυτοκίνητο φόρτωσης | 1 |
| 3 | Decoiler | 1 |
| 4 | Ακριβής ισοπεδώνοντας μηχανή (19 κύλινδροι) | 1 |
| 5 | Σερβο συσκευή σίτισης (περιλάβετε τη συσκευή τοποθέτησης σε στρώματα) | 1 |
| 6 | Περιστροφικός κόπτης μυγών υψηλής ταχύτητας | 1 |
| 7 | Μεταφορέας ζωνών τριών σταδίων | 1 |
| 8 | 1$α αυτόματα φύλλα που συλλέγουν τη μηχανή | 1 |
| 9 | 2$α αυτόματη μηχανή συλλογής | 1 |
| 10 | Υδραυλικό σύστημα | 1 |
| 11 | Αεροκίνητο σύστημα | 1 |
| 12 | Λαδώνοντας σύστημα | 1 |
| 13 | Ηλεκτρικό σύστημα | 1 |
