Περικοπή μετάλλων αργιλίου στην περιστροφική μύγα κουράς μηχανών μήκους που κόβεται στη μηχανή 3 X 1800 γραμμών μήκους

Περικοπή μετάλλων αργιλίου στην περιστροφική μύγα κουράς μηχανών μήκους που κόβεται στη μηχανή 3 X 1800 γραμμών μήκους
Basic Properties
country of origin
Wuxi, Κίνα
Brand Name
Jinye
PRODUCT MODEL
Al (0.3-3) Χ 1800
Trading Properties
MOQ
1SET
Packing
3 x 40HC
period for dispatch
100-180 ημέρες
payment method
L/C, T/T
Supply Capacity
15lines το χρόνο

Product Details

Επισημαίνω:

Μέταλλο αργιλίου που κόβεται στη μηχανή μήκους

,

Μέταλλο που κόβεται στη μηχανή 1800mm μήκους

,

Μύγα που κόβεται στη μηχανή γραμμών μήκους

Name: Περιστροφική μύγα κουράς φύλλων αργιλίου που κόβεται στη γραμμή μήκους
Material: Φύλλο σπειρών αργιλίου
Sheet Thickness: 0,3-3mm
Sheet Width: 3001800mm
Sheet Length: 500-6000mm
Cutting Speed: 60pcs/min Χ 1m
Coil ID: 508mm
Coil Weight: ανώτατο 10T
Shear Type: Περιστροφική κουρά
Length Tolerance: +/-0,5 mm
Flatness: 1mm/m2
Total Power: 300KW
Product Brief
Περιστροφική μύγα κουράς φύλλων αργιλίου που κόβεται στη γραμμή μήκους (3 X 1800) Το φύλλο αργιλίου είναι ελαφρύ στη μαζική πυκνότητα, φωτεινή ομαλή επιφάνεια, μαλακότερο σώμα, η σπείρα αργιλίου μπορεί να είναι πολύ ευρείες, πολύ μεγάλες διαστάσεις, που γίνονται από τη διαδικασία καυτού κυλίσματος κ...
Product Description

Περιστροφική μύγα κουράς φύλλων αργιλίου που κόβεται στη γραμμή μήκους (3 X 1800)



Το φύλλο αργιλίου είναι ελαφρύ στη μαζική πυκνότητα, φωτεινή ομαλή επιφάνεια, μαλακότερο σώμα, η σπείρα αργιλίου μπορεί να είναι πολύ ευρείες, πολύ μεγάλες διαστάσεις, που γίνονται από τη διαδικασία καυτού κυλίσματος και έπειτα κρύου κυλίσματος. Η περικοπή φύλλων σπειρών αργιλίου στη γραμμή μήκους πρέπει να είναι κοπή μυγών, η περιστροφική κουρά είναι αποδοτική μύγα που κόβεται στη λύση μήκους.



Χαρακτήρες:

  1. μη η στάση ισιώνει συνεχώς το φύλλο αργιλίου χωρίς σημάδι ρόλων
  2. σερβο σίτιση τσιμπήματος με την κωδικοποίηση για να ξέρει το μήκος φύλλων, αντιστοιχία κοπής μυγών με το μήκος
  3. Οι διπλές περιστροφικές ενέργειες κουράς εξασφαλίζουν την τέμνουσα θέση ακριβώς.
  4. η συσσώρευση του συστήματος λαμβάνει το κομμάτι φύλλων από το κομμάτι χωρίς να βλάψει τα φύλλα.
  5. γεια ισοπεδώνοντας μηχανή 6 κατάλληλη για τα μαλακά φύλλα αργιλίου στη υψηλή ακρίβεια
  6. αυτόματο cantilever uncoiler είναι αποδοτικό και ακριβής, mandrel τα τμήματα είναι άκρες γραναζιών δοντιών που επικαλύπτουν η μια με την άλλη.



Προδιαγραφή φύλλων σπειρών αργιλίου

φύλλο σπειρών αργιλίου πάχος πλάτος βάρος πυκνότητα
0.26mm 2002000mm 5-6T 2.71g/m3



Ιδιότητες φύλλων αλουμινίου:

κατηγορία αγνότητα βαθμός χρήση
1xxx σειρά Al 99% 1050, 1060,1100 κοινός
2xxx $cu (3-5%) 2A16 (LY16), 2A06 (LY6) αεροπορία
3xxx ΜΝ (1.0-1.5%) 3003,3004,3005,3A02, 3A21 κοινός
5xxx MG (3-5%) 5052.5005.5083.6754. 5A05 κοινός, αεροπορία
7xxx ZN 7075 υλικά αεροπορίας



Σύνθεση

  • 1.Coil αποθηκεύοντας τη σέλα, αποθηκεύστε μια ή δύο σπείρες αργιλίου
  • 2.Coil αυτοκίνητο φόρτωσης. πάρτε μια σπείρα από τη σέλα και φορτώστε μια σπείρα στο uncoiler
  • 3.Single mandrel uncoiler: υδραυλικό mandrel επέκτασης για τυποποιημένο Ф508mm, υδραυλικό συγκεντρώνει τη ρύθμιση, με peeler εγγράφου.
  • 4.Coil επικεφαλής snubber κύλινδρος, peeler που φτυαρίζει το πιάτο: για να ανοίξει το κεφάλι coill από το uncoiler και να στείλει στον τροφοδότη τσιμπήματος
  • 5.2+17 κύλινδρος Leveler: 6Hi, οι κύλινδροι εργασίας 2layers, οι μέσοι κύλινδροι 2layers και οι εφεδρικοί κύλινδροι 2layers, πίσω ένταση είναι ευεργετικοί μεταξύ του leveler και uncoiler.
  • 6.Pit ο συσσωρευτής ή η μετάδοση κυλά τον πίνακα: το κοίλωμα συσσωρεύει το φύλλο στο κοίλωμα για να εξασφαλίσει leveler συνεχή εργασία, ο πίνακας ρόλων μετάδοσης είναι επίσης εφαρμόσιμος στη σύγχρονη κουρά μυγών.
  • 7. Ζευγάρια των διπλών κυλίνδρων, με το σερβο μέτρο μήκους (και την ταινία που τοποθετεί σε στρώματα): Σερβο μήκος που μετρά (ζευγάρι των κυλίνδρων τσιμπήματος ή της δομής 2+5+2 κυλίνδρων που οδηγούνται από τη σερβο μηχανή και τον ελεγκτή), με ντυμένους τους PU κυλίνδρους τσιμπήματος για την τοποθέτηση σε στρώματα ταινιών
  • κουρά 8.Rotary: τέμνουσες συχνότητα και θέση σύμφωνα με το μήκος και την ταχύτητα φύλλων.
  • 9.Belt μεταφορέας: μεταβιβάστε τα τελειωμένα φύλλα στο στοιβαχτή
  • 10.Stacker: λαμβάνοντας το κομμάτι φύλλων από το κομμάτι και συσσωρεύοντας επάνω στην ανύψωση του πίνακα, που συσσωρεύει το φορτίο 5T.
  • 11.Sheets αυτοκίνητο, πίνακας ρόλων παραγωγής: παραδώστε τα φύλλα έξω, συσκευάζοντας έπειτα. μπορέστε να είστε δύο αυτοκίνητα, ενός εργασία και η άλλη αναμονή.
  • 12.Hydraulic σύστημα: 11KW η αντλία εργαλείων παρέχει την πίεση 12Mpa.
  • 13.Electric σύστημα ελέγχου: Ένα ηλεκτρικό γραφείο και δύο επιτροπές χειριστών (μια κονσόλα για τη σερβο μέτρηση, το PLC, HMI και τη συσσώρευση, μια για το ξετύλιγμα και την ισοπέδωση) με τις πλήρεις και ασφαλείς λειτουργίες

Παράμετροι:

Στοιχείο Στοιχεία Στοιχείο στοιχεία
υλικό Σπείρα αργιλίου ισοπεδώνοντας κύλινδρος Ф70mm, 17pcs
πλάτος φύλλων 500-1600 ισοπεδώνοντας μηχανή 75KW
πάχος φύλλων 0.3-3.0 Σερβο καθορισμός μήκους  7.5KW
βάρος σπειρών 15T συσσώρευση του συστήματος ένα σύνολο
μήκος λουρίδων 5004000m τοποθέτηση σε στρώματα ταινιών διαθέσιμος
ταχύτητα γραμμών 80m/min Ηλεκτρικός έλεγχος PLC Siemens
χρόνος της κοπής ανά σπείρα 40-120mins τύπος leveler 6hi



Τα φύλλα αργιλίου στις σπείρες είναι συνήθως μαλακότερα στο σώμα και ομαλός στην επιφάνεια, μπορεί να είναι καθαρό αργίλιο ή κράμα αργιλίου. πολύ συχνά 1xxx, 3xxx, 5xxx, φύλλα αργιλίου σειράς 7xxx. Η δύναμη ≥65Mpa παραγωγής, φύλλα σπειρών εκτατής δύναμης 170-305Mpa μπορεί να είναι πλήρης μαλακή (κράτος Ο), ημι σκληρός (H24), σύνολο σκληρό (H18).

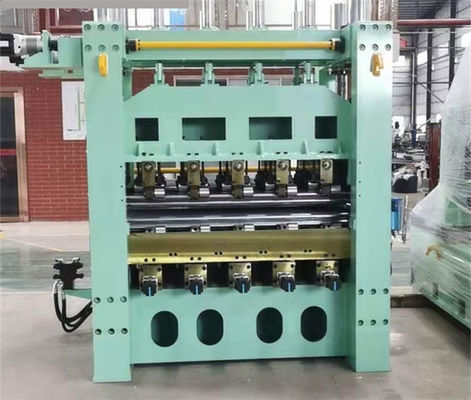

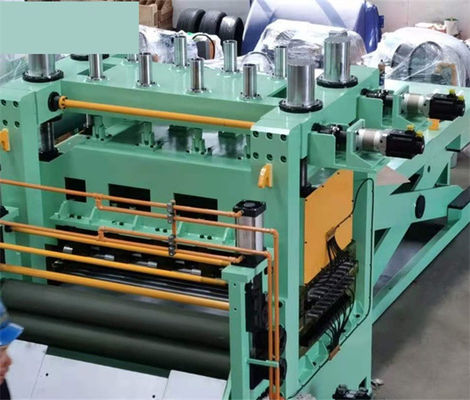

Φωτογραφίες:

Περικοπή μετάλλων αργιλίου στην περιστροφική μύγα κουράς μηχανών μήκους που κόβεται στη μηχανή 3 X 1800 γραμμών μήκουςΠερικοπή μετάλλων αργιλίου στην περιστροφική μύγα κουράς μηχανών μήκους που κόβεται στη μηχανή 3 X 1800 γραμμών μήκους
