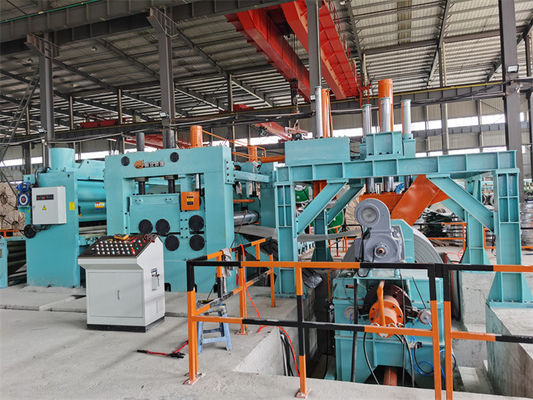

Υψηλής διαμέτρησης υδραυλικού χάλυβα HR διπλή επιπέδου διακόπτης σε μήκος γραμμή
Το χαρτί χάλυβα HR βαρέος μεγέθους είναι χαρτί χάλυβα άνθρακα Q235, Q345, S355, αντοχή ≤270Mpa αντοχή σε τέντωμα ≤465Mpa, η γραμμή ισοπέδωσης που κόβεται σε μήκος είναι βαριά, συμπεριλαμβανομένης της αποσύνδεσης,ένα ή διπλά ισοπεδωτικάΗ μέτρηση του μήκους του φύλλου είναι κωδικοποιητής σε κυλίνδρο κωδικοποίησης εγκατεστημένο σε επίπεδο.Πιντς ρολς στέλνει το φύλλο στο ράφιο στοίβασης και στη συνέχεια οι σπρώχτες σπρώχνουν το φύλλο καθαράΟι διπλές ισοπεδωτικές συσκευές είναι οι προ ισοπεδωτικές συσκευές για την ακατέργαστη ισοπεδώρηση και οι κύριες ισοπεδώτριες συσκευές για την λεπτή ισοπεδώρηση.η συγχρονισμός μεταξύ τους ελέγχεται από ελεγκτές ταχύτητας υπό PLC.
Σύνθεση και παραμέτρους:
| - Όχι, όχι, όχι. |
Σύνθεση |
Παράμετρος / Διαμόρφωση |
| 1 |
Στρογγυλή σέλα |
20-30 Τ |
| 2 |
Δύο στρογγυλοί αποστροφείς |
Φ500-800 mm, φορτίο 30T |
| 3 |
Εφοδιασμός με τσιμπήματα και ισοπέδωση με πέντε κυλίνδρους |
Φ220 mm, 55 -75KW |
| 4 |
Συσσωρευτής σπηλαίου |
6000 χιλιοστά |
| 5 |
Παράλληλος οδηγός 1# (προαιρετικός) |
Υδραυλικά 1000-2000 mm |
| 6 |
Τρίμερ άκρων (προαιρετικός) |
Ανεξάρτητο σώμα, έλεγχος συχνότητας,
Τμήμα 3-8 mm
|
| 7 |
Επεξεργαστής απορριμμάτων και τραπέζι κυλίνδρων (προαιρετικό) |
Οδηγός απορριμμάτων, υδραυλική μηχανή στροφής |
| 8 |
Παράλληλος οδηγός 2# |
Υδραυλικά 1000-2000 mm |
| 9 |
11 ισοπεδωτής κυλίνδρων |
4Hi, 132KW, Φ190 mm |
| 10 |
Κωδικοποιητής περιστροφής |
Αντιπρόσωπος, Omron. |
| 11 |
Υδραυλική κούρεμα |
Υψηλής ισχύος, 22KW |
| 12 |
Τραπέζι κυλίνδρων |
4000 χιλιοστά |
| 13 |
Στάκερ |
απλός τύπος ράφου, 12m |
| 14 |
Υδραυλικό σύστημα |
Κεφάλαια οπτικής, αντλία Yuken |
| 15 |
Ηλεκτρικό σύστημα ελέγχου |
Parker DC drive, Siemens PLC και HMI |
Χαρακτήρες:
1.Αποσυσκευαστής / Αποσυσκευαστής
Το άνοιγμα έχει διπλό καλώδιο και ισχυρές βάσεις οδικής κίνησης.
Κάθε μάντρα έχει τρία βήματα, το άνοιγμα και το κλείσιμο δύο μάντρας από υδραυλικούς κύλινδρους.
Μηχανισμός ανάποδης έντασης εγκατεστημένος πάνω από τη βάση του ξετυλίκτη, για να εξασφαλίζεται η σταθερότητα του ξετυλίκτη.
2Ανοιγμός κεφαλής πλαισίου πύλης
Το πλαίσιο της πύλης είναι πολύ ισχυρό, με κυλίνδρο μαστού και κυλίνδρο ευθυγράμμισης στην κορυφή του πλαισίου.
το υδραυλικό τυλίγμα σνούμπερ πιέζει πάνω από την ατσάλινη τροχιά και η γωνία πίεσης του είναι ρυθμιζόμενη
Ο ρόλος ευθυγράμμισης μπορεί να γλιστράει προς τα εμπρός προς τα πίσω για να ακολουθήσει την κεφαλή της λωρίδας και να την ευθυγραμμίσει.
Η πλάκα φτυάρισης που τοποθετείται πάνω σε προεπεξεργαστή υποστηρίζει την κεφαλή της τροχιάς ενώ ευθυγραμμίζει την κεφαλή της τροχιάς του ρολόι.

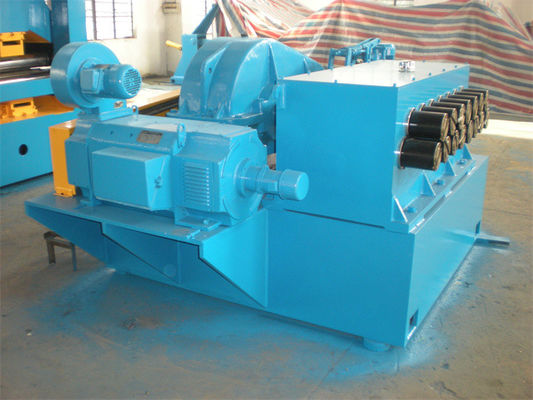

3. πρώτος 2+5 προ-επεξεργαστής
Ο ρόλος είναι τεράστιος και ισχυρός, ανακουφίζοντας την εσωτερική πίεση της ατσάλινης τροχιάς, η επιφάνεια του ρόλου είναι σκληροποιημένη και χρωματισμένη.
Για την ανακούφιση της άσκησης ανάγλυψης σε χαλαρή κατάσταση.

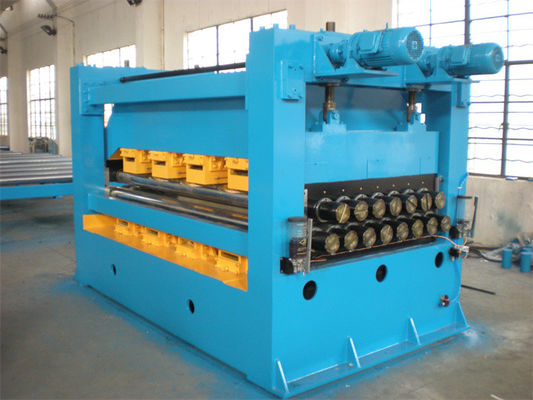

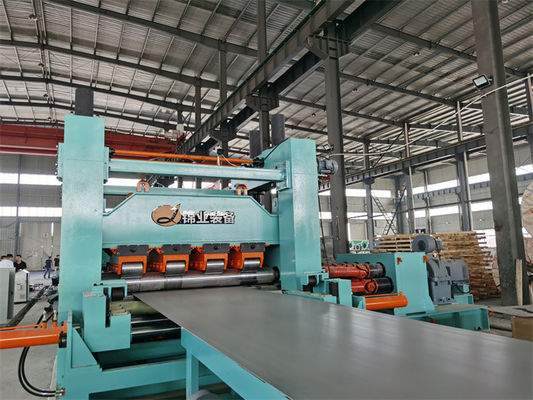

4. Βαρύ φορτίο ισοπέδωσης
Ο αριθμός των βαρέων ισοπεδωτών θα είναι 13pcs, 11pcs, 9ocs, η διάμετρος των κυλίνδρων θα είναι 180mm -230mm -300mm,
Το κενό και η γωνία των άνω κυλίνδρων και των κατώτερων κυλίνδρων μπορούν να ρυθμίζονται.
Χωρίς στάση ισοπέδωσης, το ισοπέδωμα συνεχώς χωρίς πίεση πλάκας χάλυβα κατά τη διάρκεια συγχρονισμένης κοπής, αυτό είναι καλό για την προστασία της επιφάνειας πλάκας χάλυβα χωρίς να αφήνει σημάδια κυλίνδρων
Όταν η κοπή της κοπής σταματήσει, ο ισοπεδωτής συμπίπτεται και σταματά υπό τη μέτρηση του κωδικοποιητή.
5Υδραυλική κοπή
Τραπεζικό κούρεμα: Σύγχρονη κοπή υψηλής συχνότητας και ισχυρό πλαίσιο, ισχυρός υδραυλικός σταθμός για κούρεμα, μεγάλος κινητήρας servo για συγχρονισμένη παρακολούθηση της πλακέτας χάλυβα.
Η υδραυλική κούνηση είναι η διακοπή της στάσης κατά τη μέτρηση του κωδικοποιητή.
6Αυτοματοποιημένος έλεγχος, όλη η διαδικασία είναι υπό έλεγχο PLC σε αυτόματη λειτουργία.
