Slitter Uncoiler σπειρών χάλυβα ακρίβειας Coiler μηχανές για το χάλυβα που σκίζει τη γραμμή

Slitter Uncoiler σπειρών χάλυβα ακρίβειας Coiler μηχανές για το χάλυβα που σκίζει τη γραμμή

Σε έναν χάλυβα που σκίζει τη γραμμή, η μηχανή uncoiler, slitter η μηχανή και recoiler η μηχανή είναι οι μονάδες πυρήνων.

• Μηχανή Uncoiler: φορτώστε τη σπείρα χάλυβα επάνω mandrel uncoiler, ανοίξτε το κεφάλι σπειρών και ξετυλίξτε τη σπείρα στη σχισμή της διαδικασίας.

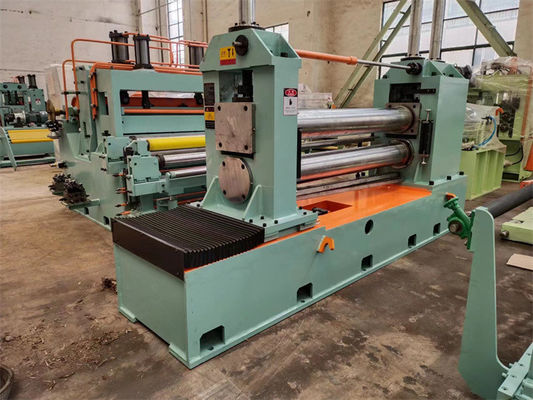

• Slitter μηχανή: διπλοί άξονες για να φορέσει τα κυκλικά περιστροφικά μαχαίρια για να σκίσει τη λουρίδα χάλυβα κατά μήκος, τη μηχανή και την κίνηση κιβωτίων ταχυτήτων που οι δύο άξονες, πιέζουν του ανώτερου άξονα ρυθμίζονται με το εργαλείο μηχανών και σκουληκιών.

Τα slitter εργαλεία περιλαμβάνουν τα κυκλικά μαχαίρια, τα πλήκτρα διαστήματος χάλυβα μεταξύ των μαχαιριών και τα μαξιλάρια για να καθοδηγήσουν τις λουρίδες σχισμών φεύγοντας straightly από slitter.

Η ακρίβεια slitter είναι πολύ σημαντική, οι δύο άξονες πρέπει να είναι παράλληλοι, τα μαχαίρια και τα πλήκτρα διαστήματος πρέπει να είναι καλή ακρίβεια.

Μαχαίρια που αλλάζουν: η ανοικτή δευτερεύουσα slitter λειτουργίας στάση, εγκαθιστά τα εργαλεία επάνω σε δύο άξονες. Δύο slitter κεφάλια ή οι περιστρεφόμενοι άξονες πυργίσκων αφήνουν την εγκατάσταση εργαλείων off-$l*line και κερδίζουν μη απασχόλησης χρόνο.

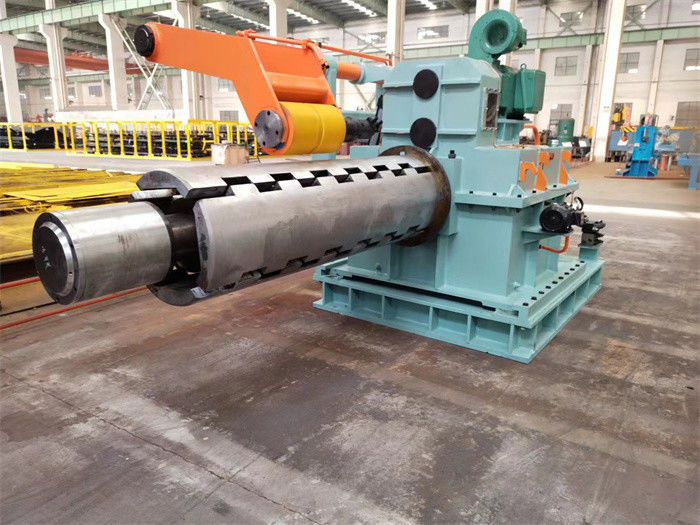

• Μηχανή Recoiler: ξανατυλίξτε τις λουρίδες σχισμών mandrel recoiler, περιλαμβάνει το διαχωριστή Τύπου, mandrel επέκτασης, τη μηχανή κίνησης και το κιβώτιο ταχυτήτων μετάδοσης, βραχίονας υποστήριξης, προωθητής.

Για το λεπτό φύλλο που τυλίγει, mandrel οπισθοχώρησης είναι άνευ ραφής, να προστατεύσει τις λουρίδες χάλυβα μέσα στα στρώματα.

Οι λουρίδες χάλυβα rewound είναι τακτοποιημένες στα στρώματα και τις άκρες, το τηλεσκόπιο μέσα σε 0.5mm

Το λεπτό φύλλο που σκίζει τη υψηλή ταχύτητα ανάγκης μηχανών που σκίζει 120m/min, 150m/min, 200m/min, κατά συνέπεια για μισή ώρα μπορεί να σκίσει μια σπείρα, συν

ο αποτελεσματικός μηχανισμός κανονίζεται για να κοντύνει κάτω - το χρόνο, ο χρόνος της φόρτωσης, που περνά κλωστή και που ξεφορτώνει μπορεί να τελειώσουν μέσα σε 10minutes, κάθε ώρα 8 μπορεί να σκίσει 10coils (10coils Χ 15T = 150T).

Παράμετροι:

Σχεδιάγραμμα:
