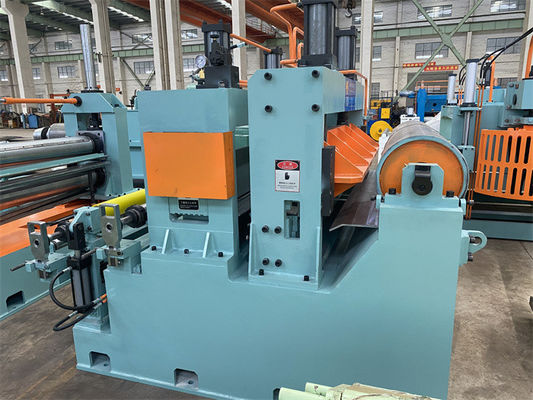

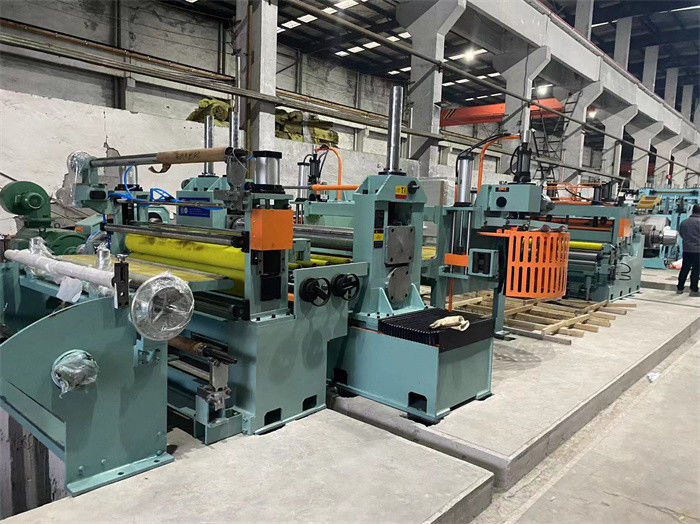

Σπείρα υψηλής ακρίβειας ανοξείδωτου που σκίζει τη μηχανή γραμμών (δίδυμο slitter προαιρετικό)
Σπείρα ανοξείδωτου υψηλής ακρίβειας που σκίζει τη γραμμή, πολύ ισχυρή και πολύ ακριβή. Επειδή, έναντι της κανονικής δύναμης ≤350Mpa εκτατό strength≤550Mpa παραγωγής χάλυβα άνθρακα, της δύναμης ≤550Mpa εκτατό strength≤780Mpa παραγωγής δύναμης φύλλων ανοξείδωτου και της πολύ υψηλότερης ελαστικής δύναμης
Σαν υψηλό - ο ποιοτικός χάλυβας, επιφάνεια φύλλων ανοξείδωτου είναι φωτεινός και ομαλός, πρέπει να προστατευθεί καλά στη σχισμή της διαδικασίας, όλοι οι κύλινδροι μετάδοσης είναι PU λάστιχο που ντύνεται.
Χαρακτηριστικά
1. Πολύ ισχυρό cantileveler decoiler και κύλινδρος και peeler Τύπου ανοίγματος σπειρών που φτυαρίζουν το πιάτο, με τη συσκευή αποφλοίωσης εγγράφου
2.Slitter: slitter οι στάσεις, άξονες, μαχαίρια είναι μεγαλύτερες και ισχυρότερες από κανονικό slitter. Η δύναμη μηχανών κίνησης είναι για 40% περισσότερο από κανονικό πρότυπο slitter.
3.All οι κύλινδροι μετάδοσης είναι PU λάστιχο που ντύνεται για να αποφύγει την επιφάνεια φύλλων STS εκ του μηδενός.
4.Accumulator ο βρόχος κοιλωμάτων είναι πιό μακροχρόνιος και αρκετά βαθύς να σιγουρευτεί την ελαστική συσσώρευση λουρίδων ανοξείδωτου.
5.Tension η μονάδα παροχής είναι κύρια και του κυλίνδρου και του μαλλιού που γίνονται αισθητού για να παρέχει τη διευθετήσιμη σταθερή ένταση για την οπισθοχώρηση.
6.Recoiler έχει τον πύλ διαχωριστή τύπων πλαισίων overarm, από την κορυφή για να πιέσει το χωρισμό των λουρίδων.
7.Slitting επιταχύνονται σε 120m/min, σχισμή υψηλής ακρίβειας.
8.Slitting τα μαχαίρια θα είναι ειδικά υλικά SKD11, H13K, SLD, κ.λπ.
9.Hydraulic το σύστημα, όπως οι υδραυλικοί κύλινδροι, βαλβίδες, είναι ισχυρό και ανθεκτικότερο.
Σχισμή της ακρίβειας:
- Ανοχή πλατών σχισμών: ≦0.10mm Σχισμή width<300mm, πάχος <1.2mm, σκισμένο πλάτος tolerance≦0.05mm
- Κύρτωμα σχισμών: ≦0.5mm/M για τη λουρίδα ευρύτερου από 300mm, ≦1.0mm/M για τη λουρίδα <300mm>
- σαλιάζει: ≦0.05mm, ή πέστε, όχι περισσότεροι από 5% της λουρίδας πάχους πάνω από 1mm που σκίζει με τη σταθερή ταχύτητα υπό τους όρους των αιχμηρών μαχαιριών και των κατάλληλων χασμάτων μαχαιριών.
- Οπισθοχώρηση staggering≦±0.5mm (με τη σταθερή ταχύτητα, αλλαγή ταχύτητας όχι τόσο γρήγορα
- Οπισθοχώρηση turriform: ≦±2.0mm (στην ανώτατη κουλουριάζοντας διάμετρο
Παράμετροι:
| Σκίζοντας τη γραμμή 120mpm 0,3 -3 X 1600 |
Παράμετροι |
| Ερχόμενες σπείρες χάλυβα |
ID508mm, 610mm, OD1800mm, βάρος 20T σπειρών |
| Τελειωμένες σπείρες μωρών |
ID508mm, OD1800mm, βάρος 20T σπειρών ανώτατο |
| Πλάτος σπειρών μητέρων |
3001600mm |
| Πλάτη σπειρών μωρών |
30mm 600mm |
| Αριθμός σχισμής |
1mm Χ 30slits 3mm Χ 15slits |
| Κύριες μηχανές |
Slitter 132KW + Recoiler 160KW |
| Slitter μαχαίρι |
ID240 Χ OD360 Χ 15mm SKD11 HRC58-61 |
| Mandrel Recoiler |
Άνευ ραφής mandrel |
| Προαιρετικός |
Γρήγορα δίδυμα slitters ανταλλαγής |
| Σχισμή της ταχύτητας |
0-120mpm διευθετήσιμος |
| Διαμόρφωση |
PLC Siemens, Drive του Parker, βαλβίδες Rexroth |
| Σχισμή της ακρίβειας |
Πλάτος ±0.1mm σχισμών Κύρτωμα ±0.1mm/m γραφείο 5% του πάχους εξόγκωμα οπισθοχώρησης<0>
|
Διαμόρφωση:
| Μέρος |
Υλικό, επεξεργασία, εμπορικό σήμα |
| άξονας, άξονας, κύλινδρος |
42CrMo, HB250-275 |
| Slitter άξονας |
42CrMoforging, HB280-300, MF HRC50-55, σκληρό επίστρωμα χρωμίου, στίλβωση επιφάνειας επιφάνειας |
| Πλαίσιο, βάσεις |
Q235-α, πιάτα χάλυβα Q345 (16Mn) που ενώνει στενά, ανοπτώντας επεξεργασία |
| Σώμα κιβωτίων ταχυτήτων |
Q345 πιάτα που ενώνουν στενά, θερμική επεξεργασία, ανατίναξη άμμου, ζωγραφική εγχυτήρων |
| Εργαλεία: |
40Cr χάλυβας σφυρηλατημένων κομματιών, HB240-255, πρόσωπο δοντιών που, έδαφος δοντιών |
| Τμήματα Recoiler Uncoiler: |
55# μετρίασης, σκληρών χρωμίου επίστρωμα χυτοχάλυβα, και στίλβωση |
| Υδραυλική αντλία |
Μεταβλητή αντλία pistion Yuken |
| PLC |
Siemens S200 |
| Ρουλεμάν |
HRB, ZWZ, SKF |
| Πνευματικά μέρη |
Airtac, SMC |
