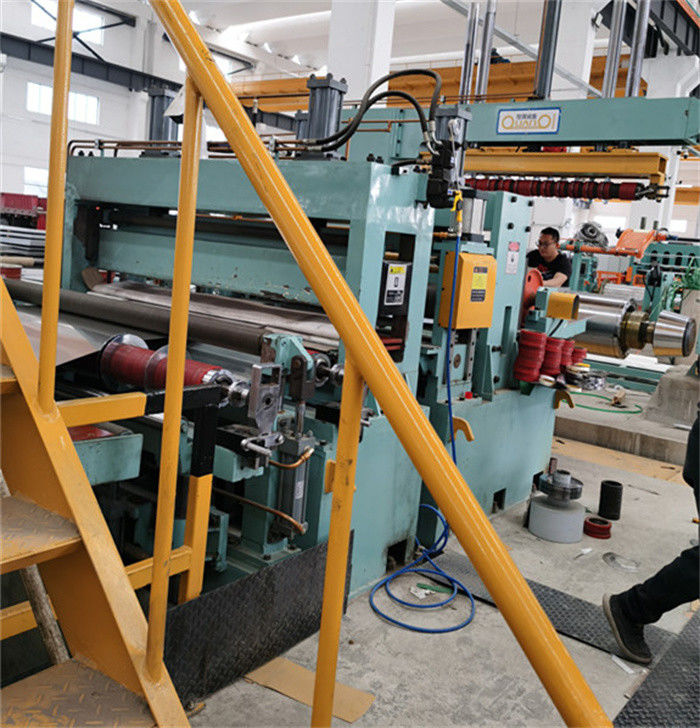

Μηχανή κοπής γραμμής χάλυβα υψηλής αντοχής AHSS (χάλυβα Q460,C-Mn)
Περιγραφή
Η μηχανή γραμμής κοπής χάλυβα είναι ένας τύπος εξοπλισμού που χρησιμοποιείται για την κοπή χάλυβα κυλίνδρων, κυρίως συμπεριλαμβανομένων των αυτόματων διαδικασιών τροφοδοσίας, κοπής κυλίνδρων και περιστροφής.Αυτή η γραμμή παραγωγής είναι ένα σημαντικό συστατικό της γραμμής παραγωγής ψυχρής επεξεργασίας χάλυβα κυλίνδρων, και η αρχή λειτουργίας του είναι κυρίως η κοπή του υλικού του σωλήνα χάλυβα μεγάλου κυλίνδρου σε πολλαπλές στενές κυλίνδρες χάλυβα σύμφωνα με το απαιτούμενο πλάτος και μήκος.Η γραμμή παραγωγής κοπής χάλυβα περιστροφής χρησιμοποιείται ευρέως στην γραμμή παραγωγής ψυχρής επεξεργασίας χάλυβα περιστροφής σε βιομηχανίες όπως οι σωλήνες χάλυβαΤο υλικό αυτό είναι ένα από τα σημαντικότερα για τη βελτίωση της παραγωγικής απόδοσης και της ποιότητας των προϊόντων.
Το AHSS περιλαμβάνει κυρίως χάλυβα DP, χάλυβα TRIP, χάλυβα M, χάλυβα CP, χάλυβα HF, χάλυβα TWIP, χάλυβα QP, αντοχή σε έλξη 500 - 1500Mpa. στη βιομηχανία αυτοκινήτων, μπορεί να βελτιώσει σε μεγάλο βαθμό την αντοχή σε μικρότερη μάζα
Τα φύλλα χάλυβα υψηλής αντοχής AHSS σε κυλίνδρους είναι υψηλής ποιότητας χάλυβα, που απαιτούν υψηλής ποιότητας κοπή.
Σύνθεση και χαρακτηριστικά
1.Πολύ ισχυρό αποσύρματο και πίνακα ανοίγματος κυλίνδρου και φτυάρισης, για να κρατήσει σταθερά το ατσάλινο κύλινδρο κατά τη διάρκεια της εκτόξευσης της ταινίας, και να στείλει το κεφάλι της ταινίας σε εξοπλισμό τροφοδοσίας.
2.Slitter: τα στεφάνια, οι άξονες, τα μαχαίρια είναι μεγαλύτερα και ισχυρότερα από το κανονικό slitter.
3Ο συρρικνωτής απορριμμάτων με άκρη υιοθετεί τάση ροπής, ισχυρότερη και αποτελεσματικότερη.
4Ο βρόχος του συσσωρευτή είναι μακρύτερος και αρκετά βαθύς για να διασφαλίσει την συσσώρευση της ταινίας χάλυβα.
5Η μονάδα παροχής έντασης διαθέτει τόσο κυλίνδρους όσο και νήματα από μαλλί για να παρέχει ρυθμιζόμενη σταθερή ένταση για ανάκαμψη.
6Ο ελαστικός ελαστικός ελαστικός ελαστικός ελαστικός ελαστικός ελαστικός
7Η ταχύτητα κοπής περιορίζεται συνήθως σε 80 m/min.
8Τα μαχαίρια κοπής θα είναι ειδικό υλικό κατάλληλο για την κοπή σκληρού χάλυβα.
9Το υδραυλικό σύστημα, όπως οι υδραυλικοί κύλινδροι, οι βαλβίδες, πρέπει να είναι ισχυρότερο και πιο ανθεκτικό.
Διαδικασία διάταξης:
Ετοιμαστική ιππασμό κυλίνδρων, Αμαξοστοιχία φόρτωσης κυλίνδρων, Ανοίγει κυλίνδρους με κυλίνδρους τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπουΤεχνικές συσκευές για την κατασκευή ή την επεξεργασία ηλεκτρικών συσκευών, τροχός σχιστήρα και αποτρέπτης, τροχός ανάκλισης με διαχωριστικό πάνω από το βραχίονα, αυτοκίνητο εκφόρτωσης κυλινδρικής
Παράμετροι:
| Σχοινιά διαχωρισμού (0,3-3,0) x 1800 100mpm |
Παράμετροι |
| Ερχόμενα σπείρα από χάλυβα |
ID508mm, 610mm, OD1800mm, βάρος τροχιάς 20T |
| Τελειωμένες σπείρες για μωρά |
ID508mm, OD1800mm, βάρος κύλινδρου 20T μέγιστο |
| πλάτος μητρικής τροχιάς |
500-1800 χιλιοστά |
| Διάμετρα περιτύλιξης |
50 mm -800 mm |
| Αριθμός κοπής |
1 mm x 30 σχισμές· 3 mm x 10 σχισμές |
| Κεντρικοί κινητήρες |
Σλίτερ 132KW + Recoiler 160KW |
| Μαχαίρι σχιστήρα |
ID250 x OD380 x 20 mm SLD, HRC60-61 |
| Κεραυνός ελαστικού |
508 χιλιοστών μάντρα |
| Προαιρετικό |
Δύο σχιστήρες, εκφόρτωση τουρνουά |
| Ταχύτητα κοπής |
0-50-100mpm ρυθμιζόμενο |
| Διαμόρφωση |
Siemens PLC, Parker DC Driver, βαλβίδες Rexroth |
| Ακριβότητα κοπής |
πλάτος σχισμής ±0,12 mm· καμπύλη ±0,1 mm/m· τρύπα 3% του πάχους· καμπός ανάδρομου <0,5 mm |
Διαμόρφωση:
| Μέρος |
Υλικό, επεξεργασία, μάρκα |
| Άξονας, άξονας, κυλίνδροι |
40Cr, HB250-275, HRC55-58 |
| Πύργος σχιστήρα |
42CrMo σφυρηλάτηση, HB280-300, επιφανειακή μέτρια συχνότητα θέρμανσης HRC50-55, σκληρή χρωματοποίηση, γυαλισμός επιφάνειας |
| Φρέμα, βάσεις |
Q235-A,Q345 Ζύγιση πλακών χάλυβα, επεξεργασία αναψύξης |
| Σώμα κιβωτίου ταχυτήτων |
Q345 Ζύγιση πλακών, θερμική επεξεργασία, άμμο, βάψιμο πρώτων υλών |
| Τεχνουργήματα: |
40Cr σφυρηλατημένο χάλυβα, HB240-255, δόντια με σκληρό πρόσωπο, δόντια που σφυρηλατούνται |
| Εναλλακτικές συσκευές: |
45# Χυτοσίδηρος, θέρμανση, επικάλυψη και γυαλισμός με σκληρόχρωμο |
| Υδραυλική αντλία |
Αντλία μεταβλητής πίεσης Yuken |
| ΠΛΚ |
Siemens S200 |
| Κουρέματα |
HRB, ZWZ, SKF |
| Τμήματα αερισμού |
Αεροπορία, SMC. |
