Λεπτομέρειες:
|
Όνομα προϊόντος: | Σπείρα στη σπείρα μέταλλο που σκίζει τη γραμμή | Υλικό κυλίνδρου φύλλου: | Λαμαρίνα ψυχρής έλασης CR |
---|---|---|---|
Διάμετρος κυλίνδρου φύλλου: | 3001600mm | Δυνατότητα εκτύπωσης: | 0.2-3mm |
Σχισμή της ταχύτητας: | 120m/min | Εσωτερική διάμετρος τροχιάς: | 508mm, 610mm |
Εξωτερική διάμετρος κυλίνδρου: | 1800 χιλιοστά | Βάρος της τροχιάς: | 20Τ |
Αριθμός σχισμής: | 3 χιλιοστά x 12 σχισμές | Ακριβότητα κοπής: | +-0,12 χλστ |
Εφαρμόσιμες Βιομηχανίες: | Ενέργεια και Ορυχεία, Οικιακή χρήση, Ξενοδοχεία, Λιανική πώληση, Γεωργία, Κατασκευές, Μανδύα, Εστιατ | Βασικά Σημεία Πώλησης: | Υψηλή ακρίβεια, υψηλή παραγωγικότητα, χαμηλό κόστος και υψηλή ταχύτητα |
Μετά την πώληση: | Σε απευθείας σύνδεση υποστήριξη, εγκατάσταση τομέων | Υπηρεσία μετά την εγγύηση: | Τηλεοπτική τεχνική υποστήριξη, σε απευθείας σύνδεση υποστήριξη, συντήρηση τομέων |
Επισημαίνω: | 120m/min μέταλλο που σκίζει τις γραμμές,Μεταλλικές γραμμές κοπής Coil to Coil,120m/min φύλλο χάλυβα άνθρακα που σκίζει τη γραμμή |

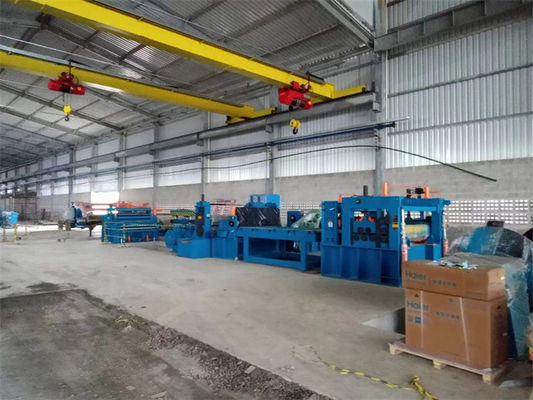

Διπλή Κεφαλή Κόφτη Γραμμή Κοπής Χάλυβα Πηνίου σε Πηνίο για Φύλλο Χάλυβα CR Carbon
Η γραμμή κοπής και επανατύλιξης χάλυβα πηνίου σε πηνίο είναι μια μηχανή που χρησιμοποιείται για την κοπή και την επανατύλιξη χαλύβδινων πηνίων, η οποία μπορεί αυτόματα να κόψει και να επανατυλίξει χαλύβδινα πηνία διαφορετικών πλάτους και πάχους.
Η αρχή λειτουργίας της είναι να ξετυλίγει το χαλύβδινο πηνίο στο μεγάλο καρούλι στον τροφοδότη της μηχανής κοπής, να το κόβει με το μαχαίρι κοπής και να το χωρίζει σε λωρίδες με τον κόφτη, και τελικά να λαμβάνει ένα μικρό καρούλι που πληροί το απαιτούμενο πλάτος και μήκος, και στη συνέχεια να το επανατυλίγει. Αυτή η μηχανή ενσωματώνει πολλαπλές λειτουργίες όπως ξετύλιγμα, κοπή, σχίσιμο και επανατύλιξη, επιτρέποντας αποτελεσματικές και αυτοματοποιημένες λειτουργίες, βελτιώνοντας την αποδοτικότητα της παραγωγής και την ποιότητα των προϊόντων.
Τα πηνία χάλυβα θερμής έλασης HR carbon είναι ένα παχύτερο εύρος φύλλων χάλυβα που κατασκευάζονται από μύλο θερμής έλασης. Το πηνίο χάλυβα ψυχρής έλασης είναι λεπτότερα φύλλα που κατασκευάζονται από ψυχρή έλαση, το εύρος πάχους συνήθως κάτω από 2mm, το ελάχιστο περίπου 0,2mm, η διαδικασία κοπής είναι υψηλής ακρίβειας υψηλής ταχύτητας και επομένως παραγωγική. Τα GI και τα έγχρωμα φύλλα είναι συνήθως βάση φύλλου χάλυβα CR και κόβονται στην ίδια μηχανή κοπής.
Δίνουμε διάφορες επιλογές διαμόρφωσης για να επιλέξουν οι πελάτες, ο πελάτης λέει το σχέδιο παραγωγής του
τότε υπολογίζουμε την ταχύτητα κοπής, την ακρίβεια κοπής και τον αυτοματισμό. Κάθε γραμμή κοπής είναι προσαρμοσμένη, επομένως είναι η καταλληλότερη για τον πελάτη.
.
Σύνθεση και Παράμετροι:
1) Σέλα προετοιμασίας πηνίου, φόρτωση 20T
2) Αποτυλιχτής μονής ράβδου (ράβδος 508mm, με κύλινδρο πίεσης 7,5KW)
3) Συσκευή ισιώματος και φτυαρίσματος κεφαλής πηνίου (υδραυλική)
4) διπλοί κύλινδροι σύσφιξης & ισοπεδωτής 5 κυλίνδρων και ψαλίδι κεφαλής πηνίου (30KW AC, κύλινδροι 160mm)

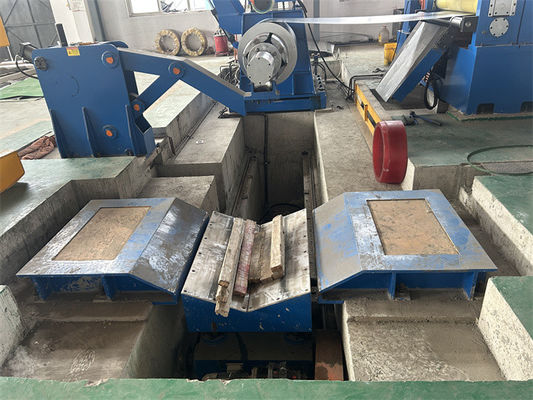

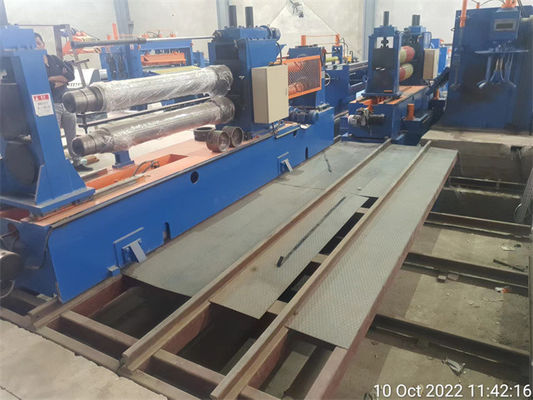

5) Συσσωρευτής λάκκου 1 (3m μήκος, 3m βάθος, 2,0m πλάτος)
6) Πλευρικός οδηγός πριν τον κόφτη (ρυθμιζόμενο εύρος 300-1600mm)

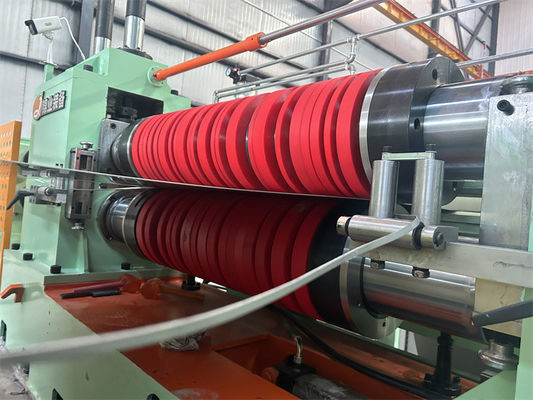

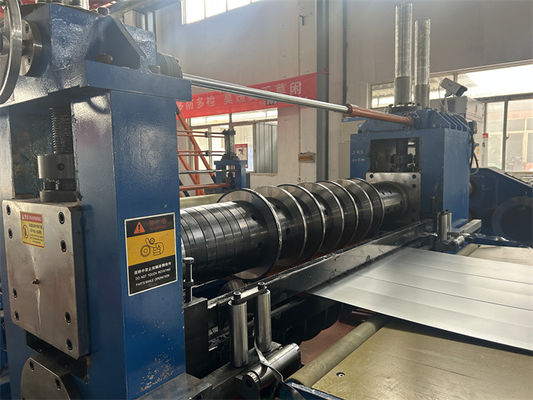

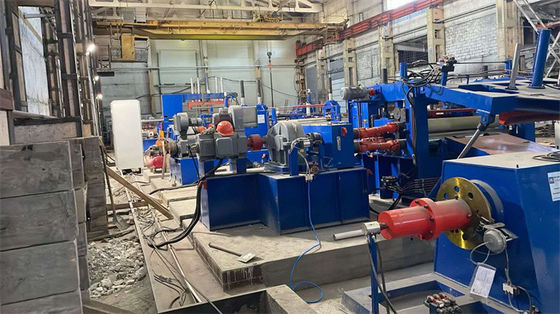

7) Κόφτης (η γρήγορη ανταλλαγή διπλής κεφαλής είναι προαιρετική), άξονας 220mm, 110KW DC
8) Μηχανισμός επανατύλιξης απορριμμάτων άκρων (που βρίσκεται κάτω από το τραπέζι μετάδοσης) 4KW μεταβλητής συχνότητας
9) συσσωρευτής λάκκου 2 (3m μήκος, 5m βάθος, 1,6m πλάτος)
10) προ-διαχωριστής & Τεντωτήρας, Κύλινδρος εκτροπής (ένταση μάλλινου τσόχας)
11) Μηχανισμός επανατύλιξης με βραχίονα πρέσας διαχωριστή 508mm άξονα χωρίς ραφή
12) Αυτοκίνητο εκφόρτωσης πηνίου, φόρτωση 20T
13) Υδραυλικό σύστημα, Πνευματικό σύστημα (αντλία εμβόλου μεταβλητής 7,5KW)
14) Ηλεκτρικό σύστημα ελέγχου
Διαδικασία διάταξης:
Σέλα προετοιμασίας πηνίου, Αυτοκίνητο φόρτωσης πηνίου, Αποτυλιχτής μονής ράβδου με κύλινδρο πίεσης, Αποφλοιωτής κεφαλής πηνίου, Τροφοδότης σύσφιξης & 5 κυλίνδρων Προ-ισοπεδωτής, Ψαλίδι, Βρόχος λάκκου 1, Πλευρικός οδηγός, Κόφτης, Μηχανισμός περιέλιξης απορριμμάτων, Βρόχος λάκκου 2, Τεντωτήρας και Προ-διαχωριστής, κύλινδρος μετά το ψαλίδι και εκτροπής, μηχανισμός επανατύλιξης με διαχωριστήρα υπερβραχίονα, αυτοκίνητο εκφόρτωσης πηνίου, (περιστρεφόμενο)
Παράμετροι:
Γραμμή κοπής 0,3-3 X 1600 120mpm | Παράμετροι |
Εισερχόμενα χαλύβδινα πηνία | ID508mm, 610mm, OD1800mm, βάρος πηνίου 20T |
Τελειωμένα πηνία | ID508mm, OD1800mm, μέγιστο βάρος πηνίου 20T |
Πλάτος μητρικού πηνίου | 300-1600mm |
Πλάτη πηνίων | 50mm -1600mm |
Αριθμός κοπής | 1mm x 30 σχισμές; 3mm x 12 σχισμές |
Κύριοι κινητήρες | Κόφτης 110KW + Μηχανισμός επανατύλιξης 132KW |
Μαχαίρι κόφτη | ID220 x OD340 x 15mm SKD11 HRC58-61 |
Άξονας μηχανισμού επανατύλιξης | Άξονας 508mm |
Διαθέσιμη επιλογή | Γρήγορη ανταλλαγή διπλών κοπτών |
Ταχύτητα κοπής | 0-120mpm ρυθμιζόμενη |
Διαμόρφωση | Siemens PLC, Parker Drive, Rexroth Valves |
Ακρίβεια κοπής | Πλάτος σχισμής ±0,12mm; Καμπυλότητα ±0,1mm/m; bur 5% του πάχους; επανατύλιξη εξογκώματος<0,5mm |
Διαμόρφωση:
Μέρος | Υλικό, Επεξεργασία, Μάρκα |
άξονας, άξονας, κύλινδροι | 40Cr,HB250-275, επιφάνεια HRC55-58 |
Άξονας κόφτη | 42CrMo σφυρηλάτηση, HB280-300, επιφάνεια MF HRC50-55, σκληρή επίστρωση χρωμίου, στίλβωση επιφάνειας |
Πλαίσιο, βάσεις | Q235-A ,Q345 συγκόλληση χαλύβδινων πλακών, ανόπτηση |
Σώμα κιβωτίου ταχυτήτων | Q345 συγκόλληση πλακών, θερμική επεξεργασία, αμμοβολή, βαφή αστάρι |
Γρανάζια: | 40Cr σφυρηλατημένος χάλυβας, HB240-255, σκληρυμένη επιφάνεια δοντιών, αλεσμένα δόντια |
Τμήματα αποτυλιχτή Μηχανισμού επανατύλιξης: | 45# Χυτοχάλυβας, σκλήρυνση, σκληρή επίστρωση χρωμίου και στίλβωση |
Υδραυλική αντλία | Yuken αντλία εμβόλου μεταβλητής |
PLC | Siemens S200 |
Ρουλεμάν | HRB, ZWZ, SKF |
Πνευματικά μέρη | Airtac,SMC |
