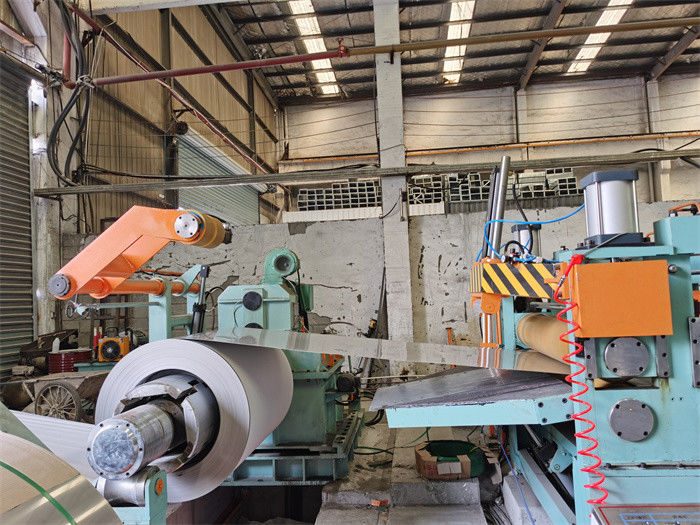

Αυτόματο φύλλο χάλυβα υψηλής ακρίβειας υψηλής ταχύτητας που σκίζει τη μηχανή γραμμών

Αυτόματο φύλλο χάλυβα υψηλής ακρίβειας υψηλής ταχύτητας που σκίζει τη μηχανή γραμμών
Basic Properties
country of origin
Wuxi, Κίνα
Brand Name
Jinye
Trading Properties
MOQ
1SET
period for dispatch
60 -90days
payment method
T/T

Product Details

Επισημαίνω:

Σκίζοντας μηχανή γραμμών 0.3-3 X 1300

,

100m/min σχισμή της μηχανής γραμμών

,

Υψηλή ταχύτητα που σκίζει τη μηχανή γραμμών

Coil Material: ΩΡ., ΧΡΏΜΙΟ, ΓΠ, PPGI, Q235, S355
Coil Width: 300-1300mm
Sheet Thickness: 0.33mm
Coil Weight: 15- 20T
Slitting Speed: 0-120m/min
Number Of Slitting: 3mm Χ 15slits, 1mm Χ 25slits
Product Brief
Αυτόματο φύλλο χάλυβα υψηλής ακρίβειας υψηλής ταχύτητας που σκίζει τη μηχανή γραμμών Τα κύρια χαρακτηριστικά γνωρίσματα αυτής της μηχανής περιλαμβάνουν: Υψηλός βαθμός της αυτοματοποίησης: αυτόματη σίτιση, αυτόματη κοπή, αυτόματο τύλιγμα, πλήρως αυτόματος έλεγχος, καμία ανάγκη για τη χειρωνακτική επέ...
Product Description

Αυτόματο φύλλο χάλυβα υψηλής ακρίβειας υψηλής ταχύτητας που σκίζει τη μηχανή γραμμών



Τα κύρια χαρακτηριστικά γνωρίσματα αυτής της μηχανής περιλαμβάνουν:


Υψηλός βαθμός της αυτοματοποίησης: αυτόματη σίτιση, αυτόματη κοπή, αυτόματο τύλιγμα, πλήρως αυτόματος έλεγχος, καμία ανάγκη για τη χειρωνακτική επέμβαση, που μειώνει τη χειρωνακτική εργασία στην παραγωγή.


Υψηλή τέμνουσα ακρίβεια: Αυτή η μηχανή υιοθετεί την προηγμένη τέμνουσα τεχνολογία, η οποία μπορεί να επιτύχει τη μεγάλης ακρίβειας και μεγάλη κοπή, βελτιώνοντας αποτελεσματικά την ποιότητα των προϊόντων.


Ισχυρή δυνατότητα επεξεργασίας: Η τέμνουσα γραμμή πιάτων χάλυβα έχει την ισχυρή δυνατότητα επεξεργασίας, η οποία μπορεί ταυτόχρονα να επεξεργαστεί τα πολλαπλάσια πιάτα χάλυβα των διαφορετικών προδιαγραφών και των παχών για να ικανοποιήσει τις διαφορετικές ανάγκες παραγωγής.


Ισχυρή προσαρμοστικότητα: Αυτή η μηχανή είναι όχι μόνο κατάλληλη για τα πιάτα συνηθισμένου χάλυβα, αλλά και για την κοπή των διαφορετικών τύπων πιάτων, όπως τα πιάτα ανοξείδωτου, τα πιάτα χάλυβα χρώματος, κ.λπ.


Επομένως, οι αυτόματες τέμνουσες γραμμές πιάτων χάλυβα χρησιμοποιούνται ευρέως στη χαλυβουργία, ειδικά στις βιομηχανίες όπως η αυτοκίνητη κατασκευή, το αεροδιάστημα, η κατασκευή, και οι εγχώριες συσκευές, με τη σημαντική αξία εφαρμογής.



Σύνθεση



Σπείρα που προετοιμάζει τη σέλα, το αυτοκίνητο φόρτωσης σπειρών, Uncoiler, το επικεφαλής ανοιχτήρι σπειρών, τον τροφοδότη & προ-leveler-προ, την κουρά τσιμπήματος, το συσσωρευτή 1 κοιλωμάτων, τον οδηγό εισόδων, Slitter, το κουρδιστήρι απορρίματος, το συσσωρευτή 2, Tensioner και Pre-separator κοιλωμάτων, τη μετα κουρά και deflector τον κύλινδρο, recoiler με το διαχωριστή overarm, σπείρα που απαλλάσσει το αυτοκίνητο, (περιστροφική πύλη)

  • Uncoiler: ενιαίος mandrel cantilever τύπος για το φορτίο 15-20T σπειρών ή τα διπλά μυτερά κεφάλια uncoiler για 20 -30T
  • Τροφοδότης και Preleveler τσιμπήματος: τσιμπήστε τη λουρίδα χάλυβα σίτισης slitter στη λουρίδα σκουντημάτων και τροφών στο συσσωρευτή κοιλωμάτων στον αυτόματο τρόπο.
  • Slitter είναι η καρδιά της σκίζοντας γραμμής, εγκαθιστά τα μαχαίρια δίσκων, πλήκτρα διαστήματος, λαστιχένια δαχτυλίδια ή οι ξύλινες λουρίδες για να πραγματοποιήσουν τη σχισμή, διπλή slitters γρήγορη ανταλλαγή είναι προαιρετικές
  • Οι ουρές σχισμών πιέζουν τον κύλινδρο: εγκατεστημένος στον πίνακα ρόλων πέρα από τα κουρδιστήρια απορρίματος, για να πιέσει τις ουρές λουρίδων σχισμών να μην περιέλθει στο βρόχο κοιλωμάτων.
  • Κουρδιστήρι απορρίματος: ο κάθετος τύπος ή ο οριζόντιος τύπος είναι διαθέσιμος, κουρδίζει τα απορρίματα ακρών.
  • Λουρίδες που χωρίζουν: χωρισμός τριών χρονικών λουρίδων (δύο φορές πριν από την ένταση, μιά φορά πρίν οπισθοχωρεί).
  • Να εντείνει το σταθμό: αυλακωμένο κανάλια μαλλί σφιγκτηρών ακτίνων που γίνεται αισθητό για να παρέχει τη διευθετήσιμη ένταση οπισθοχώρησης.
  • Deflector κωδικοποιώντας κύλινδρος: εκτρέψτε την κατεύθυνση λουρίδων πρίν οπισθοχωρεί και μετρήστε την ταχύτητα γραμμών για να πραγματοποιήσετε το συγχρονισμό μεταξύ slitter και recoiler
  • Recoiler: άνευ ραφής mandrel ή κανονικό mandrel τμημάτων είναι διαθέσιμο, να κουρδίσει τις λουρίδες στη διαταγή κάτω από το χωρισμό λουρίδων Τύπου.



Παράμετροι

Σπείρα μητέρων Σχισμή του αριθμού Σχισμή της ταχύτητας Σχισμή της ακρίβειας Εργαλεία Δύναμη Ικανότητα

0.33mm παχιά

πλάτος 3001300mm

ταυτότητα 508mm

1800mm OD

20T βάρος

25strips για 0.31mm



10strips για 2.03.0mm

0-120m/min

διευθετήσιμος

λουρίδες 201300mm

πλάτος σχισμών ≤+/-0.10mm,

κουλούριασμα του εξογκώματος ≤0.5mm.

Μαχαίρια: SKD11, SLD, H13K

Πλήκτρα διαστήματος: 45# χάλυβας

Μαξιλάρι: λάστιχο, PU δαχτυλίδια

Νάυλον διαχωριστής

16Mn χωρισμός των δίσκων

Συνολικό 260KW

Slitter 90KW

Coiler 110KW

30mins/coil Χ σπείρα 15T,

8hours 240T

Σχέδιο σχεδιαγράμματος

Αυτόματο φύλλο χάλυβα υψηλής ακρίβειας υψηλής ταχύτητας που σκίζει τη μηχανή γραμμών

Αυτόματο φύλλο χάλυβα υψηλής ακρίβειας υψηλής ταχύτητας που σκίζει τη μηχανή γραμμώνΑυτόματο φύλλο χάλυβα υψηλής ακρίβειας υψηλής ταχύτητας που σκίζει τη μηχανή γραμμώνΑυτόματο φύλλο χάλυβα υψηλής ακρίβειας υψηλής ταχύτητας που σκίζει τη μηχανή γραμμών
