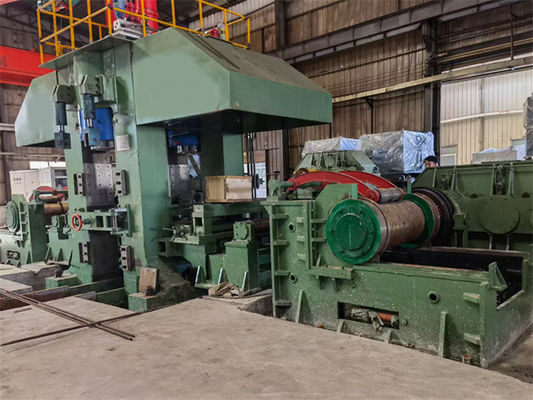

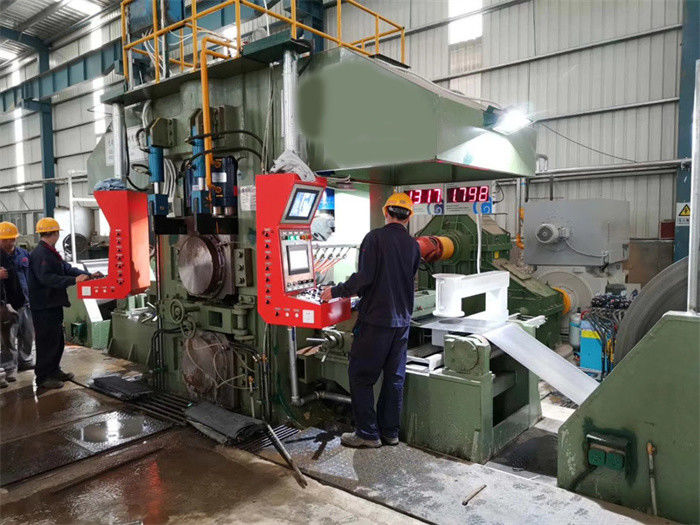

Υψηλή ταχύτητα AGC το /AFC/APC 6Hi που αντιστρέφει την κρύα γραμμή κυλώντας μύλων (1450)
ο αντιστρέψιμος κρύος κυλώντας μύλος φ370/φ415/φ1180×1380mm 6hi είναι υψηλός κρύος κυλώντας μύλος υψηλής ακρίβειας υψηλής ταχύτητας διαμόρφωσης με τις κάτωθι παραμέτρους:
| Πρώτη ύλη |
| Q195, Q215,08Al, 20#, Q235, SPHC, SPHD, SPHE |
| εκτατό strength≤ 610N/mm2 παραγωγής strength≤ 360N/mm2 |
| πάχος Χ 23.5mm (900-1250) πλάτος χιλ. |
| ID610mm OD2000 ανώτατο 27T |
| Ολοκληρωμένο προϊόν |
| 0,12 0.8mm X 900 1250mm |
| ID508 Χ OD2000 Χ 27T |
| γεια αντίστροφος μύλος 1380 6 |
| φ370-φ330×1380mm κύλινδρος εργασίας |
| φ415~φ375×1380mm μέσοι κύλινδροι |
| φ1180-φ1080×1300mm εφεδρικοί κύλινδροι |
| Κύλινδρος εργασίας που κάμπτει (ενιαία πλευρά +/-): 375/280KN |
| Μέσος κύλινδρος που κάμπτει (ενιαία πλευρά +): 450KN |
| Μέση μεταφορά κυλίνδρων: ±150mm |
| Ανώτατη δύναμη κυλίσματος: 15000KN |
| Ανώτατη ροπή κυλίσματος: 110KN.M |
| Ταχύτητα κυλίσματος: ανώτατο 1300m/min |
Σύνθεση:
Uncoiler, 1set Αυτοκίνητο φόρτωσης σπειρών, 1set Επικεφαλής straightener σπειρών, 1set
Recoiler πριν από το μύλο, 1set Αυτοκίνητο εκφόρτωσης σπειρών, 1set
Πίνακας επεξεργασίας πριν από το μύλο, 1set
αντιστρέψιμος κρύος κυλώντας μύλος φ370/φ415/φ1180×1380mm 6hi
Πίνακας επεξεργασίας μετά από το μύλο, 1set
Μεταβαλλόμενος εξοπλισμός κυλίνδρων, 1set
Recoiler μετά από το μύλο, 1set Αυτοκίνητο εκφόρτωσης σπειρών, 1set
Υψηλό υδραυλικό σύστημα για τους σερβο κυλίνδρους 1Set AGC
Μέσο υδραυλικό σύστημα πίεσης για τον κύλινδρο που κάμπτει 1set
Κανονικό υδραυλικό σύστημα πίεσης για τις υδραυλικές ενέργειες 1set
APC, AFC, ηλεκτρικό σύστημα ελέγχου 1Set AGC
Σύστημα λίπανσης (γαλακτωματοποιημένο σύστημα ψυκτικού μέσου, λίπανση αερίου ελαίου, λεπτή λίπανση πετρελαίου)
Περιγραφή του ηλεκτρικού συστήματος ελέγχου:
| 1 παροχή ηλεκτρικού ρεύματος και σύστημα διανομής |
| |
μετασχηματιστής κίνησης 400V και κίνηση μηχανών 710V stransformer |
| |
Σύστημα διανομής ισχύος χαμηλής τάσης |
| |
Σύστημα UPS |
| η κύρια μηχανή 2 οδηγεί τα συστήματα |
| |
Το σύστημα κύριας κίνησης περιλαμβάνει τις κινήσεις του uncoiler, recoiler πριν από το μύλο, κύριος ανώτερος κύλινδρος μύλων, κύριος μύλος που ο χαμηλότερος κύλινδρος, recoiler μετά από το recoiler, παίρνει τη χρήση του ελεγκτή συχνότητας εναλλασσόμενου ρεύματος, συμπεριλαμβανομένων των γραφείων κίνησης, μηχανές κίνησης. |
| |
Ο έλεγχος συχνότητας εναλλασσόμενου ρεύματος είναι σειρά SINAMICS S120, κοινό ΣΥΝΕΧΈΣ λεωφορείο που συνδέει με διάφορες μηχανές, ανατροφοδοτεί την παύση. |
| |
Συνδέστε το σύστημα κύριας κίνησης με το σύστημα αυτοματοποίησης από Profibus |
| η βοηθητική μηχανή 3 οδηγεί το σύστημα |
| |
Οι μηχανές deflector των κυλίνδρων υιοθετούν S120, οι μηχανές αντλιών του σταθμού λίπανσης επεξεργασίας υιοθετούν τους αναστροφείς συχνότητας G120XA. |
| |
σταθερής ταχύτητας κίνηση μηχανών |
| σύστημα αυτοματοποίησης 4 |
| |
Βαθμός L0, βασικός βαθμός L1, HMI L1.5 ελέγχου κίνησης συστημάτων αυτοματοποίησης. |
| |
ένας διαδοχικός έλεγχος λογικής S7-315 |
| |
ένα άλλα σύστημα κίνησης μηχανών και σύστημα ελέγχου διαδικασίας (S7-400+2×FM458) |
| |
μακρινή I/O σύνδεση |
| |
AGC, AFC, APC ΈΛΕΓΧΟΣ |
| 5 σταθμός λειτουργίας |
| |
Ξετύλιγμα του σταθμού λειτουργίας |
| |
Κύριος σταθμός λειτουργίας |
| |
Επιτροπή λειτουργίας εισόδων |
| |
Επιτροπή λειτουργίας εξόδων |
| 6 μέτρα και σύστημα επιθεώρησης |
