Κυλώντας μύλος χάλυβα άνθρακα γραμμών κυλώντας μύλων 750 τεσσάρων στάσεων διαδοχικός κρύος
Product Details
Διαδοχικός κρύος κυλώντας μύλος τεσσάρων στάσεων
,280m/min διαδοχικός κρύος κυλώντας μύλος
,Κυλώντας μύλος 650mm χάλυβα άνθρακα

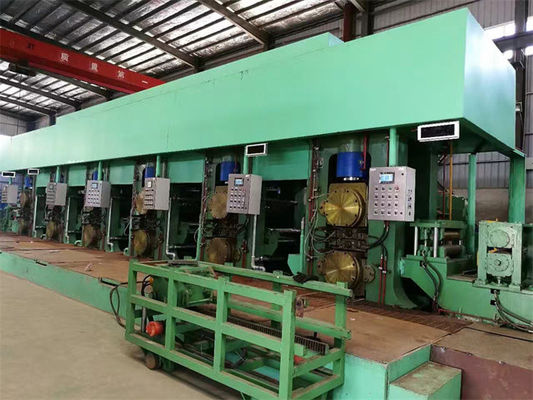

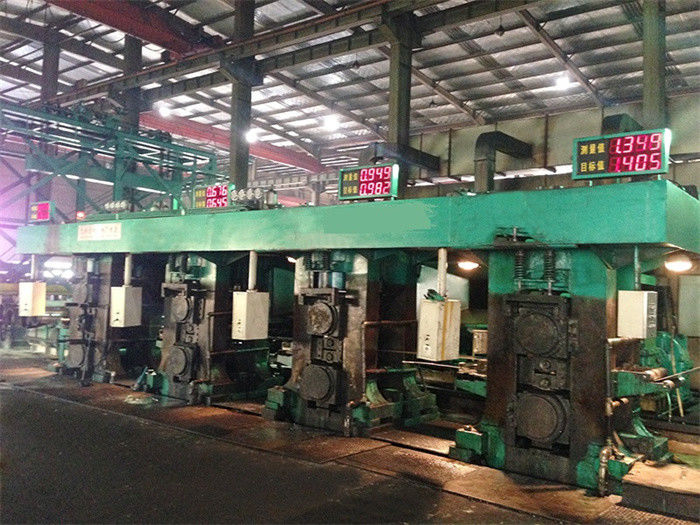

Διαδοχική κρύα γραμμή κυλώντας μύλων 750 τεσσάρων στάσεων για το χάλυβα άνθρακα
Ο διαδοχικός κρύος κυλώντας μύλος 750 τεσσάρων στάσεων μειώνει συνεχώς το πάχος πιάτων χάλυβα μέχρι 280m/min από 24mm σε 0.61.5mm.
Ο ανταγωνισμός του διαδοχικού μύλου είναι συνεχής τρόπος από το ξετύλιγμα στο κουλούριασμα χωρίς στάση, έτσι, η αυτόματη κουρά και η μηχανή συγκόλλησης, συσσωρευτής λουρίδων κρατούν τη συνεχή διαδικασία ενώ η μεταβαλλόμενη σπείρα, διπλά recoilers είναι καλή επιλογή να βελτιωθεί η παραγωγή.
Διαδικασία σχεδιαγράμματος:
Υδραυλικό αυτοκίνητο φόρτωσης σπειρών, uncoiler, πέντε-κύλινδρος που ισιώνουν τη μηχανή, συγκόλληση και κοπή, οριζόντιος σπειροειδής συσσωρευτής, που εισάγεται επεξεργαμένος την πλατφόρμα, τέσσερις στάσεις 4 κυλώντας μύλος κυλίνδρων, πλατφόρμα επεξεργασίας παραγωγής, σχετικά με coiler, σπείρα που απαλλάσσει το αυτοκίνητο.
Παράμετροι:
| Υλικό λουρίδων σπειρών εισαγωγής | Q195, Q235, 08AL |
| Μετρητής και πλάτος λουρίδων σπειρών εισαγωγής | 2.04.0mm X 650mm |
| Μετρητής και πλάτος λουρίδων σπειρών παραγωγής | 0.61.2mm X 650mm |
| Βάρος σπειρών | Ανώτατο 12T |
| Αριθμός κυλώντας στάσεων | Τέσσερα |
| Ανώτατη δύναμη κυλίσματος κάθε στάσης | ≤700T |
| Ανώτατη ταχύτητα κυλίσματος εξόδων | 280m/min |
| Coiler ένταση | ≤70KN |
| Διαστάσεις κυλίνδρων εργασίας | φ230×750χιλ. |
| Εφεδρικές διαστάσεις κυλίνδρων | φ630×730 χιλ. |
| Υδραυλική πίεση συστημάτων AGC | Ανώτατο 21Mpa |
| Υδραυλικοί κύλινδροι AGC | φ480mm X 70mm, 2pcs |
| Κύριες μηχανές | 700KW Χ συνεχές ρεύμα 1250rpm 4sets |
| Coiler μηχανή | 430KW συνεχές ρεύμα 1400rpm |
| Έλεγχος ΣΥΝΕΧΩΝ μηχανών | Siemens 6RA80 |
| Ηλεκτρικό σύστημα ελέγχου | Μετρητής 4sets πάχους, μετρητής 3sets έντασης, PLC Siemens, MCC γραφεία Αισθητήρας μετατοπίσεων MTS, κ.λπ. |
Ο διαδοχικός κρύος μύλος είναι υψηλή παραγωγικότητα, που απαιτεί:
- Η τεράστιες παροχή ηλεκτρικού ρεύματος και η κατανάλωση, κρύος μύλος υψηλής αποδοτικότητας μπορούν να σώσουν τη δύναμη και να ελέγξουν το κόστος διαδικασίας κυλίσματος.
- Το γαλακτωματοποιημένο νερό για την ψύξη διαδικασίας κυλίσματος χρειάζεται μια μεγάλη λίμνη με το φιλτράρισμα του συστήματος για να κρατήσει αρκετό καθαρό ψυκτικό μέσο.
- Τα γραφεία και οι επιτροπές ελέγχου Electrc είναι σύστημα προγραμματισμός και αντίδραση υψηλής ακρίβειας για να εξασφαλίσουν κύλισμα ακρίβειας υψηλής ταχύτητας.
- Το κύτταρο έντασης συγχρονίζει την ταχύτητα και την ένταση κυλίσματος μεταξύ δύο μύλων.
- Ο χειριστής πρέπει να είναι ειδικευμένος για να τρέξει το μύλο
- Οι μετρητές πάχους είναι απαραίτητοι για να ελέγξουν το μετρητή φύλλων.
- Λεπτό λαδώνοντας σύστημα πετρελαίου για τα κιβώτια ταχυτήτων του μύλου και recoiler.
Δύο Coilers επιλογή:
το κεφάλι λουρίδων έρχεται σε ένα coiler, το περιτύλιγμα ζωνών κρατά το κεφάλι και το τυλίγει επάνω στο κουλούριασμα mandrel, η έναρξη λουρίδων χάλυβα που κουλουριάζει επάνω mandrel, επιταχύνει την ταχύτητα κουλουριάσματος μέχρι τη μέγιστη σταθερή ταχύτητα, όταν έρχεται η ραφή συγκόλλησης ουρών σπειρών κοντά coiler, επιβραδύνει τη γραμμή μύλων, έκοψε τη λουρίδα μετά από τη ραφή συγκόλλησης ουρών.
