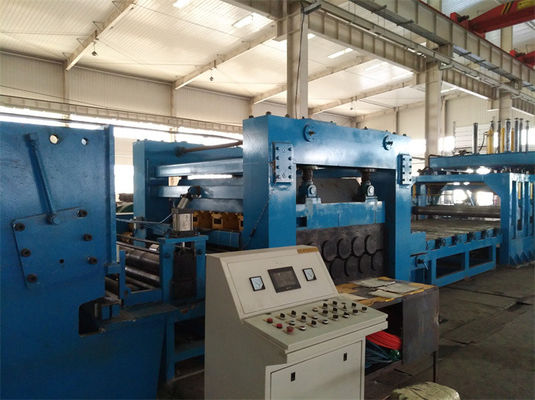

Περικοπή χάλυβα άνθρακα στη γραμμή μήκους για καυτό - κυλημένη ωρ., HRC, ΏΡΕΣ
Παχύς μετρητής καυτός - οι κυλημένες σπείρες ήπιου χάλυβα είναι πιό κοινές για την κοπή για τη διαδικασία μήκους, που εφαρμόζεται ως δομικό σώμα της κατασκευής, του σκάφους, των μηχανημάτων, των αυτοκινήτων, κ.λπ.
Το Leveler είναι η βασική μηχανή της σπείρας χάλυβα που κόβεται στη γραμμή μήκους, η ποιότητα των τελειωμένων πιάτων εξαρτάται κατά ένα μεγάλο μέρος από την απόδοση της ισοπέδωσης της μηχανής. Για τα παχιά πιάτα ήπιου χάλυβα HRC, το κύριο leveler είναι βαρέων καθηκόντων πολύ ισχυρό.
Για 4-16 X 2000 πιάτα χάλυβα, η διάμετρος 210mm κυλίνδρων, 11 κύλινδροι τακτοποιούνται με 5 πάνω από 6 κυλίνδρους στο συμπεπλεγμένο κύμα, δύναμη μηχανών γύρω από 150KW, επιταχύνονται σε 20m/min.

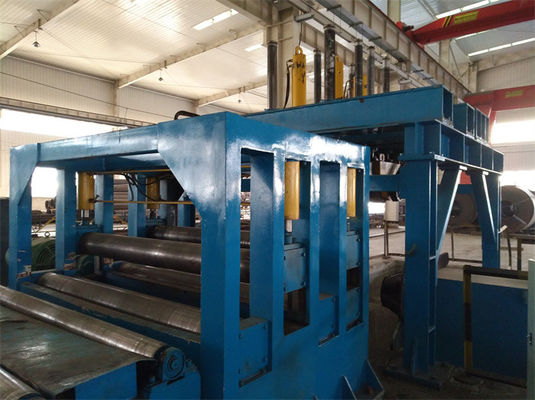

Για παχύ HRC τα ισχυρά πιάτα χάλυβα, δύο φορές που ισοπεδώνουν είναι πολύ απαραίτητα και αποτελεσματικά, ένα προ-leveler-προ και κύριο leveler. Προ-leveler-προ είναι να χειριστεί το κουλούριασμα των κάμψεων και το κύριο leveler είναι στα φύλλα επιπέδων για να είναι επίπεδο. Το Preleveler μπορεί να είναι υδραυλικοί τρεις κύλινδροι (ένας πάνω από δύο) ή η κίνηση πέντε μηχανών κύλινδροι (δύο πάνω από τρεις), εξετάζοντας τη σκληρή σπείρα χάλυβα HRC, πέντε κύλινδροι leveler είναι αποτελεσματικότερη. Παρέχουμε τη βαριά ισοπέδωση χάλυβα HRC που κόβεται στις γραμμές μήκους στο χάλυβα Attieh σε Saudia Αραβία, σύγχρονο μέταλλο στην Ιορδανία, χάλυβας 12 X 2100 Saba στη Νιγηρία
Ένα leveler μπορεί επίπεδο να καλύψει το μετρητή ορισμένης σειράς, όπως 0.33mm, 1.56mm, 416mm με σεντόνι, όταν θέλει να κάνει ένας πελάτης τα ευρέα φύλλα σειράς πάχους, μπορεί να θεωρήσει για να τεθούν σε κίνδυνο δύο levelers διαδοχικά, μια εστίαση leveler στην ισοπέδωση του μεγαλύτερου πάχους, ενώ ο δεύτερος leveler για το μικρότερο πάχος (π.χ. 212mm διαιρούνται σε 2 4mm, 312mm).
Η κουρά κοπής είναι κανονική υδραυλική κουρά με την κωδικοποίηση της αποτύπωσης μήκους. Με το μήκος που μετρά ο κύλινδρος ανατροφοδοτεί, η κουρά θα κόψει ακριβώς από τον έλεγχο PLC.
Παράμετροι:
| Φύλλο χάλυβα άνθρακα που κόβεται στο μήκος |
Παράμετροι |
| Πάχος φύλλων σπειρών χάλυβα (χιλ.) |
0.33mm, 16mm, 2 8mm, 312mm, 416mm |
| Πλάτος φύλλων σπειρών χάλυβα (χιλ.) |
1250mm, 1600mm, 2000mm |
| Ξετύλιγμα του φορτίου (ΑΜ) |
15T 25T, 30T, 35T |
| ταχύτητα γραμμών (mpm) |
80m/min, 60m/min, 30m/min |
| Τέμνουσα ακρίβεια (χιλ.) |
±1.0mm το /2m στο μήκος |
| Ισοπεδώνοντας ακρίβεια |
≤±2mm/m2 |
| Τέμνοντα σαλιάσματα |
≤5% του πάχους |
| Συσσώρευση της ακρίβειας |
≤1.0mm στο πλάτος, ≤1.5mm στο μήκος, |
| Συνολική δύναμη (KW) |
130KW ~ 160KW ~180KW ~ 200KW “250KW |
| Περιοχή γης (Λ Χ W) |
30 - 50m Χ 10m |
Σύνθεση:
| Αριθ. |
Σύνθεση |
| 1 |
Σέλα, αυτοκίνητο φόρτωσης σπειρών |
| 2 |
Διπλό mandrel Uncoiler |
| 3 |
Preleveler 2+3 |
| 4 |
πίνακας ρόλων 4m |
| 5 |
Κεντρικός οδηγός |
| 6 |
κύριο 4hi leveler |
| 7 |
Τελικός αποστολέας φύλλων κωδικοποιητών |
| 8 |
Υδραυλική κουρά |
| 9 |
Πίνακας ρόλων παράδοσης |
| 10 |
Πνευματικοί προωθητές |
| 11 |
Υδραυλικό σύστημα |
| 12 |
Αεροκίνητο σύστημα |
| 13 |
Ηλεκτρικό σύστημα ελέγχου |
