Basic Properties
country of origin
Wuxi, Κίνα
Brand Name
Jinye
PRODUCT MODEL
Ωρ. 3.0-12.0 X 2000
Trading Properties
MOQ
1SET
Packing
8 Χ 40HC
period for dispatch
150-180 ημέρες
payment method
L/C, T/T
Supply Capacity
15 σετ ανά έτος

Product Details

Επισημαίνω:

Φύλλο χάλυβα που κόβεται στη μηχανή γραμμών μήκους

,

Βαρύς μετρητής που κόβεται στη μηχανή γραμμών μήκους

,

Χάλυβας άνθρακα που κόβεται στη γραμμή μήκους

Name: Χαλύβδινο φύλλο βαρέως μετρητή κομμένο σε μήκος
Material: Θερμής έλασης Q235, Q195, Q345
Sheet Thickness: 3-12 mm
Sheet Width: 800-2000mm
Sheet Length: 2000-12000mm
Cutting Speed: 8 τμχ/λεπτό x 2μ
Coil ID: 500 - 800 mm
Coil Weight: 30Τ
Length Tolerance: +/-0,5 mm
Flatness: 2mm/m2
Total Power: 230 KW
Land Area: 50μ x 10μ
Product Brief
Βαριά περικοπή φύλλων χάλυβα μετρητών στη μηχανή γραμμών μήκους για καυτό - κυλημένος χάλυβας άνθρακα Η βαριά περικοπή φύλλων χάλυβα μετρητών στη γραμμή μήκους είναι βαρέων καθηκόντων περικοπή στη μηχανή μήκους, αν και να μην απαιτήσει τη μηχανή τόσο ακριβώς τόσο ομαλά ως κοπή φύλλων ανοξείδωτου, ο ...
Product Description

Βαριά περικοπή φύλλων χάλυβα μετρητών στη μηχανή γραμμών μήκους για καυτό - κυλημένος χάλυβας άνθρακα



Η βαριά περικοπή φύλλων χάλυβα μετρητών στη γραμμή μήκους είναι βαρέων καθηκόντων περικοπή στη μηχανή μήκους, αν και να μην απαιτήσει τη μηχανή τόσο ακριβώς τόσο ομαλά ως κοπή φύλλων ανοξείδωτου, ο καυτός - το κυλημένο φύλλο σπειρών χάλυβα άνθρακα έχει το σκληρό δέρμα οξείδωσης που χρειάζεται την ισχυρή μηχανή.



  • Κανονική δύναμη ≤270Mpa εκτατό strength≤465Mpa παραγωγής χάλυβα άνθρακα,
  • Όταν η σειρά φύλλων χάλυβα είναι πέρα από την ικανότητα ενός leveler, όπως 110mm, 212mm, δύο levelers, ένα μικρότερο και ένα μεγαλύτερο, είναι κατάλληλα, εν τω μεταξύ δύο φορές ισοπεδώνοντας, πρώτη τραχιά ισοπέδωση και έπειτα η λεπτή ισοπέδωση, είναι καλή να δώσει τα επίπεδα φύλλα.
  • Η συσσώρευση υιοθετεί το απλό ράφι για να λάβει τα φύλλα από τους ρόλους τσιμπήματος και έπειτα οι πνευματικοί προωθητές ωθούν κάθε φύλλο σε τακτοποιημένο.
  • Το μήκος κωδικοποίησης μετρά το μήκος φύλλων με την ταχύτητα περίπου 30m/min, φύλλο Χ 8pcs 2m ανά λεπτό.


Σύνθεση και παράμετροι:


Αριθ. Σύνθεση Παράμετρος/διαμόρφωση
1 Σέλα σπειρών 20-30T
2 Διπλό mandrel uncoiler Φ500-800 χιλ., φορτίο 30T
3 Τροφοδότης τσιμπήματος και πέντε κύλινδρος Leveler Φ220 χιλ., 75KW
4 Συσσωρευτής κοιλωμάτων 6000mm
5 Δευτερεύων οδηγός 1# Υδραυλικό 10002000mm
6 κύλινδρος 11 leveler 4Hi, 132KW, Φ190 χιλ.
7 Περιστροφικός κωδικοποιητής Ύφασμα, Omron
8 Υδραυλική κουρά Βαρέων καθηκόντων, 45KW
9 Πίνακας ρόλων 5000mm
10 Στοιβαχτής12m 5 προωθητές
11 Υδραυλικό σύστημα Βαλβίδες Vitory, αντλία Yuken
12 Ηλεκτρικά σύστημα ελέγχου ΣΥΝΕΧΗΣ κίνηση του Parker, PLC Siemens και HMI



Χαρακτήρες:


1.Uncoiler/Decoiler

βαριά περικοπή στις βαριές σπείρες χάλυβα λαβών γραμμών μήκους του βαριού μετρητή. το uncoiler έχει διπλά mandrels και τις ισχυρές γλιστρώντας βάσεις.

Κάθε mandrel έχει τρία βήματα, το άνοιγμα και το κλείσιμο δύο mandrels από τους υδραυλικούς κυλίνδρους.

Πίσω μηχανισμός έντασης που εγκαθίσταται πάνω από τη βάση uncoiler, για να εξασφαλίσει ξετύλιγμα της σταθερότητας.

2. Πύλη επικεφαλής ανοιχτήρι σπειρών πλαισίων

Το πύλη πλαίσιο είναι πολύ ισχυρό, με snubber τον κύλινδρο Τύπου, ισιώνοντας τον κύλινδρο πάνω από το πλαίσιο.
ο υδραυλικός snubber Τύπος ρόλων πάνω από τη σπείρα χάλυβα, και η γωνία πίεσής του είναι διευθετήσιμοι

Η αποκατάσταση του κυλίνδρου μπορεί να γλιστρήσει προς τα εμπρός προς τα πίσω στο κεφάλι λουρίδων διαδρομής και να το ισιώσει.

Φτυαρίζοντας το πιάτο που εγκαθίσταται στο preleveler υποστηρίξτε το κεφάλι σπειρών ενώ ισιώστε το κεφάλι σπειρών Τύπου κυλίνδρων.

3. πρώτα 2+5 προ leveler

ο κύλινδρος είναι τεράστιος και η ισχυρή, reliefing εσωτερική πίεση της σπείρας χάλυβα, επιφάνεια κυλίνδρων και το χρώμιο ντυμένος

Στην ανακούφιση η κάμπτοντας πίεση ξετυλίγματος στο χαλαρωμένο κράτος.

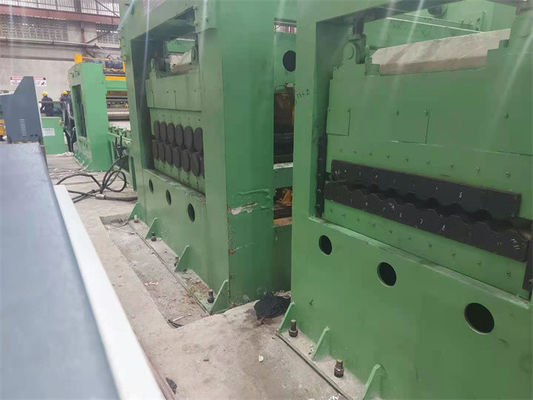

4. Βαρέων καθηκόντων leveler

ο αριθμός βαρέων καθηκόντων leveler θα είναι 13pcs, 11pcs ή 9pcs, διάμετρος των κυλίνδρων θα είναι 180mm 230mm 300mm,
Το χάσμα και η γωνία των ανώτερων κυλίνδρων και των χαμηλότερων κυλίνδρων μπορούν να ρυθμιστούν.

Καμία στάση που ισοπεδώνει, το leveler που λειτουργεί συνεχώς χωρίς συμπίεση του πιάτου χάλυβα ενώ η synchro κοπή, αυτό είναι καλή για την προστασία της επιφάνειας πιάτων χάλυβα χωρίς αναχώρηση του σημαδιού κυλίνδρων

Όταν η κουρά είναι κοπή στάσεων, το leveler είναι και σταμάτησε κάτω από τη μέτρηση κωδικοποιητών.

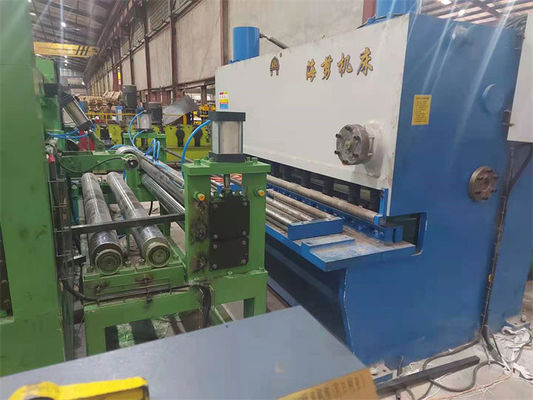

5. Υδραυλική κουρά

Κουρά διαδρομής: Synchro κοπή υψηλής συχνότητας και ισχυρό πλαίσιο, ισχυρός υδραυλικός σταθμός για την κουρά, μεγάλη σερβο μηχανή για το synchro τρέξιμο πιάτων χάλυβα καταδίωξης.

Η υδραυλική κουρά λικνίσματος είναι κοπή στάσεων κάτω από τη μέτρηση κωδικοποιητών.

6. Ο αυτόματος έλεγχος, ολόκληρη η διαδικασία είναι υπό έλεγχο PLC στον αυτόματο τρόπο.

Βαριά περικοπή φύλλων χάλυβα μετρητών στη μηχανή γραμμών μήκους για καυτό - κυλημένος χάλυβας άνθρακαΒαριά περικοπή φύλλων χάλυβα μετρητών στη μηχανή γραμμών μήκους για καυτό - κυλημένος χάλυβας άνθρακα
