Basic Properties
country of origin
Wuxi, Κίνα
Brand Name
Jinye
PRODUCT MODEL
SS 4.0-12.0 X 2000
Trading Properties
MOQ
1SET
Packing
8 Χ 40HC
period for dispatch
180-200 ημέρες
payment method
L/C, T/T
Supply Capacity
15 σετ ανά έτος

Product Details

Επισημαίνω:

Μέταλλο που κόβεται στη μηχανή μήκους

,

Ανοξείδωτο που κόβεται στη μηχανή μήκους

,

Βαρύς μετρητής που κόβεται στη γραμμή μήκους

Name: Φύλλο ανοξείδωτου που κόβεται στο μήκος
Material: SUS201, SUS304, SUS410
Sheet Thickness: 4-12 mm
Sheet Width: 1000-2000mm
Sheet Length: 2000-12000mm
Cutting Speed: 10τμχ/λεπτό x 2μ
Coil ID: 508mm
Coil Weight: 20Τ
Length Tolerance: +/-0,5 mm
Flatness: 1.5mm/m2
Total Power: 700 KW
Land Area: 50μ x 10μ
Product Brief
Βαρύ φύλλο ανοξείδωτου μετρητών που κόβεται στη μηχανή μήκους με την τακτοποίηση ακρών Το βαρύ φύλλο ανοξείδωτου μετρητών απαιτεί το καθήκον της περικοπής στο μήκος διπλό αυτό του ίδιου φύλλου χάλυβα άνθρακα μετρητών σαφούς, εν τω μεταξύ οι κύλινδροι είναι PU που ντύνεται, είναι βαρέων καθηκόντων πε...
Product Description

Βαρύ φύλλο ανοξείδωτου μετρητών που κόβεται στη μηχανή μήκους με την τακτοποίηση ακρών


Το βαρύ φύλλο ανοξείδωτου μετρητών απαιτεί το καθήκον της περικοπής στο μήκος διπλό αυτό του ίδιου φύλλου χάλυβα άνθρακα μετρητών σαφούς, εν τω μεταξύ οι κύλινδροι είναι PU που ντύνεται, είναι βαρέων καθηκόντων περικοπή υψηλής ακρίβειας στο μήκος, το κόστος του είναι πολύ περισσότερο από την κανονική περικοπή στον προϋπολογισμό γραμμών μήκους.


Το ανοξείδωτο, όπως SUS200, SUS300, σειρά SUS400, σύγκρινε με την κανονική δύναμη ≤270Mpa εκτατό strength≤465Mpa, δύναμη ≤500Mpa εκτατό strength≤800Mpa παραγωγής χάλυβα άνθρακα παραγωγής δύναμης φύλλων ανοξείδωτου


Σύνθεση και παράμετροι:

Αριθ. Σύνθεση Παράμετρος/διαμόρφωση
1 Σέλα σπειρών 20-30T
2 Διπλό mandrel uncoiler Φ500-800 χιλ., φορτίο 30T
3 Τροφοδότης τσιμπήματος και πέντε κύλινδρος Leveler Φ250 χιλ., 200KW
4 Συσσωρευτής κοιλωμάτων 6000mm
5 Δευτερεύων οδηγός 1# Υδραυλικό 10002000mm
6 Trimmer ακρών

Χωριστό σώμα, έλεγχος συχνότητας,

άκρη 38mm

7 Κουρδιστήρι απορρίματος και πέρα από τον πίνακα ρόλων Οδηγός απορρίματος, υδραυλικό κουρδιστήρι ώθησης
8 Δευτερεύων οδηγός 2# Υδραυλικό 10002000mm
9 κύλινδρος 11 leveler 4Hi, 300KW, Φ210 χιλ., 300KW
10 Περιστροφικός κωδικοποιητής Ύφασμα, Omron
11 Υδραυλική κουρά Βαρέων καθηκόντων, 45KW
12 Πίνακας ρόλων 4000mm
13 Στοιβαχτής και πίνακας Χ τύπος πορτών βομβών, 6m X 2
14 Υδραυλικό σύστημα Βαλβίδες Rexroth, αντλία Yuken
15 Ηλεκτρικά σύστημα ελέγχου ΣΥΝΕΧΗΣ κίνηση του Parker, PLC Siemens και HMI



SUS201, SUS304, προδιαγραφή ανοξείδωτου SUS410 για την αναφορά:

Σειρά SUS Εθνικός βαθμός Βαθμός ASTM TS (MPA) YS (MPA)
200
Χρώμιο-ΜΝ-Νι
12Cr17Mn6Ni5N 201 720 390
  12Cr18Mn9Ni5N 202 680 356
300
Χρώμιο-Νι
  301 755 275
  0Cr18Ni9 304 680 320
  00Cr19Ni10 304L 560 270
  0Cr25Ni20 310S 655 310
  00Cr17Ni14Mo2 316L 560 290
400
Χρώμιο
1Cr13 410
    430 345 510


Χαρακτήρες:

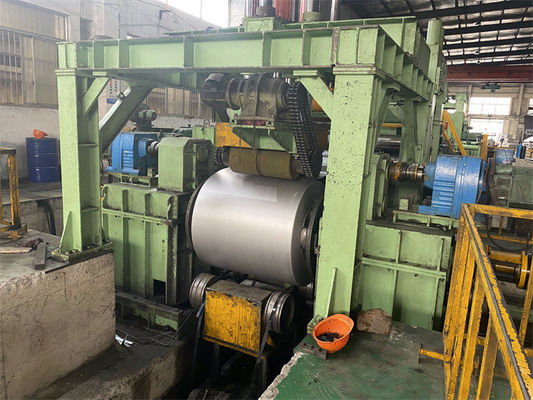

1.Uncoiler/Decoiler

βαριά περικοπή στις βαριές σπείρες χάλυβα λαβών γραμμών μήκους του βαριού μετρητή. το uncoiler έχει διπλά mandrels και τις ισχυρές γλιστρώντας βάσεις.

Κάθε mandrel έχει τρία βήματα, το άνοιγμα και το κλείσιμο δύο mandrels από τους υδραυλικούς κυλίνδρους.

Πίσω μηχανισμός έντασης που εγκαθίσταται πάνω από τη βάση uncoiler, για να εξασφαλίσει ξετύλιγμα της σταθερότητας.

2. Πύλη επικεφαλής ανοιχτήρι σπειρών πλαισίων

Το πύλη πλαίσιο είναι πολύ ισχυρό, με snubber τον κύλινδρο Τύπου, ισιώνοντας τον κύλινδρο πάνω από το πλαίσιο.
ο υδραυλικός snubber Τύπος ρόλων πάνω από τη σπείρα χάλυβα, και η γωνία πίεσής του είναι διευθετήσιμοι

Η αποκατάσταση του κυλίνδρου μπορεί να γλιστρήσει προς τα εμπρός προς τα πίσω στο κεφάλι λουρίδων διαδρομής και να το ισιώσει.

Φτυαρίζοντας το πιάτο που εγκαθίσταται στο preleveler υποστηρίξτε το κεφάλι σπειρών ενώ ισιώστε το κεφάλι σπειρών Τύπου κυλίνδρων.

3. πρώτα 2+5 προ leveler

ο κύλινδρος είναι τεράστιος και η ισχυρή, reliefing εσωτερική πίεση της σπείρας χάλυβα, επιφάνεια κυλίνδρων και το χρώμιο ντυμένος

Στην ανακούφιση η κάμπτοντας πίεση ξετυλίγματος στο χαλαρωμένο κράτος.

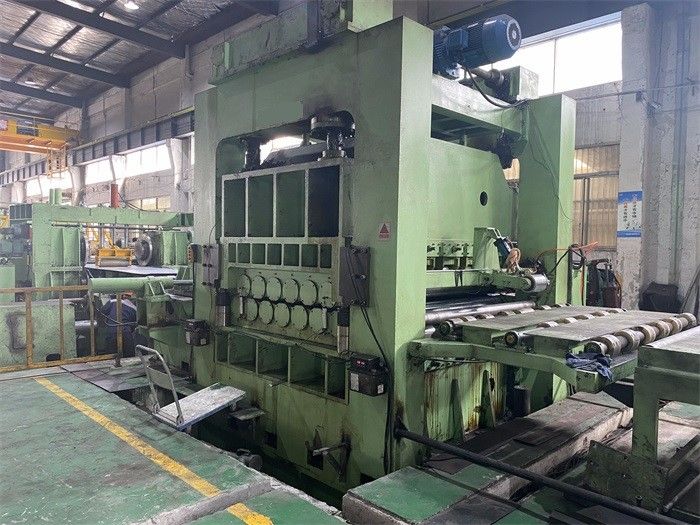

4. Βαρέων καθηκόντων leveler

ο αριθμός βαρέων καθηκόντων leveler θα είναι 13pcs, 11pcs ή 9pcs, διάμετρος των κυλίνδρων θα είναι 180mm 230mm 300mm,
Το χάσμα και η γωνία των ανώτερων κυλίνδρων και των χαμηλότερων κυλίνδρων μπορούν να ρυθμιστούν.

Καμία στάση που ισοπεδώνει, το leveler που λειτουργεί συνεχώς χωρίς συμπίεση του πιάτου χάλυβα ενώ η synchro κοπή, αυτό είναι καλή για την προστασία της επιφάνειας πιάτων χάλυβα χωρίς αναχώρηση του σημαδιού κυλίνδρων

Όταν η κουρά είναι κοπή στάσεων, το leveler είναι και σταμάτησε κάτω από τη μέτρηση κωδικοποιητών.

5. Υδραυλική κουρά

Κουρά διαδρομής: Synchro κοπή υψηλής συχνότητας και ισχυρό πλαίσιο, ισχυρός υδραυλικός σταθμός για την κουρά, μεγάλη σερβο μηχανή για το synchro τρέξιμο πιάτων χάλυβα καταδίωξης.

Η υδραυλική κουρά λικνίσματος είναι κοπή στάσεων κάτω από τη μέτρηση κωδικοποιητών.

6. Αυτόματος στοιβαχτής

 Η πόρτα βομβών που συσσωρεύει, λαμβάνει κάθε φύλλο στο βραχίονα κυλίνδρων, ανοίγει τις δύο αγκάλες για να απελευθερώσει την πτώση φύλλων κάτω στην ανύψωση του πίνακα.

Ο πίνακας ρόλων παραδίδει τα συσσωρευμένα φύλλα εξωτερικά που συσκευάζουν.

7. Ο αυτόματος έλεγχος, ολόκληρη η διαδικασία είναι υπό έλεγχο PLC στον αυτόματο τρόπο.
