Περικοπή ακρίβειας στο χάλυβα φύλλων γραμμών σπειρών μήκους που κόβεται στη γραμμή 0.3-3 X 1300 μήκους

Χάλυβας φύλλων ακρίβειας που κόβεται στη μηχανή γραμμών μήκους

Η περικοπή χάλυβα φύλλων ακρίβειας στη γραμμή μήκους είναι ενός περικοπής από κύριου προϊόντος, η λεπτή σειρά φύλλων μετρητών είναι 0.22mm, 0.33mm, 0.44mm, γρήγορη κοπή 0.3-3 X 1300 υψηλής ταχύτητας στη γραμμή μήκους είναι καυτό πρότυπο πώλησης.

Οι σπείρες χάλυβα είναι ελασματοποιημένος εν ψυχρώ χάλυβας, γαλβανισμένος χάλυβας, προβερνικωμένος χάλυβας, το ξετύλιγμα, ισοπεδώνοντας και κόβοντας στο μήκος η διαδικασία είναι υψηλή ταχύτητα:

Η γρήγορη κουρά στάσεων καλύπτει έναν ορισμένο χρόνο, το τρέχοντας μήκος αποτελείται από την επιτάχυνση, πλήρης ταχύτητα και η επιβράδυνση, πέστε μια μέση ταχύτητα, όλη την ώρα κάθε φύλλου η παραγωγή θα είναι αποφασισμένος τέμνων χρόνος, μήκος φύλλων και μέση ταχύτητα. κάθε μικρό 25pcs για το φύλλο μήκους 2m.

Σύνθεση

• 1.Coil αποθήκευση της σέλας, 20T
• 2.Coil αυτοκίνητο φόρτωσης. 20T
• 3.Single mandrel uncoiler: υδραυλικό mandrel επέκτασης για τυποποιημένο Ф508mm, πίσω μηχανή έντασης εγκαθίσταται για το σταύλο που ξετυλίγει και που ισοπεδώνει
• 4.Coil επικεφαλής snubber κύλινδρος, peeler που φτυαρίζει το πιάτο: για να ανοίξει το κεφάλι coill και να στείλει το κεφάλι στον τροφοδότη τσιμπήματος και leveler.
• 5.2+17 κύλινδρος Leveler: 4Hi, 4 εφεδρικοί κύλινδροι σειρών, συνεχές ρεύμα 75KW.
• 6.Pit συσσωρευτής: στο πέρασμα κλωστής σε βελόνα καλύψεων σκηνικών των ταλαντεμένος γεφυρών το κοίλωμα για να αφήσει το πέρασμα φύλλων σπειρών, στο αυτόματο τρέξιμο συσσωρεύει το φύλλο στο κοίλωμα επειδή leveler είναι εργασία μη στάσεων
• 7. Σερβο μέτρο μήκους (και ταινία που τοποθετεί σε στρώματα): Σερβο μήκος που μετρά (ζευγάρι των κυλίνδρων τσιμπήματος που οδηγούνται από τη σερβο μηχανή και τον ελεγκτή), με ντυμένους τους PU κυλίνδρους τσιμπήματος για την τοποθέτηση σε στρώματα ταινιών
• 8.Pneumatic γρήγορη κουρά στάσεων: κοπή ασταθών άξονων από κάτω επάνω, χαμηλότερη λεπίδα β μορφή.
• 9.Belt μεταφορέας: μεταβιβάστε τα τελειωμένα φύλλα στο στοιβαχτή
• 10.Stacker: συσσώρευση του φορτίου 5T.
• 11.Sheets αυτοκίνητο: παραδώστε τα φύλλα έξω, συσκευάζοντας έπειτα. μπορέστε να είστε δύο αυτοκίνητα, ενός εργασία και η άλλη αναμονή.
• 12.Hydraulic σύστημα: 7.5KW η αντλία εργαλείων παρέχει την πίεση 12Mpa.
• 13.Electric σύστημα ελέγχου: Ένα ηλεκτρικό γραφείο και δύο επιτροπές χειριστών (μια κονσόλα για τη σερβο μέτρηση, το PLC, HMI και τη συσσώρευση, μια για το ξετύλιγμα και την ισοπέδωση) με τις πλήρεις και ασφαλείς λειτουργίες

Παράμετροι:

Οι πελάτες υψηλής ταχύτητας μας κόβουν στο μήκος:

εντοπίστε στη Μαλαισία, KSA, τα Ε.Α.Ε., τη Νιγηρία, την Αλγερία, τις ΗΠΑ, τη Ρωσία, την Αιθιοπία, κ.λπ.

Διαδικασία σχεδιαγράμματος:

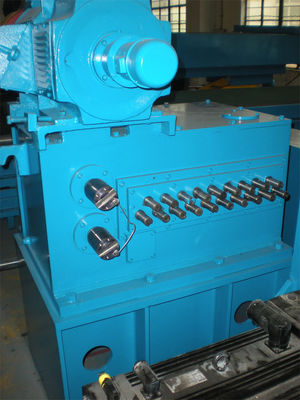

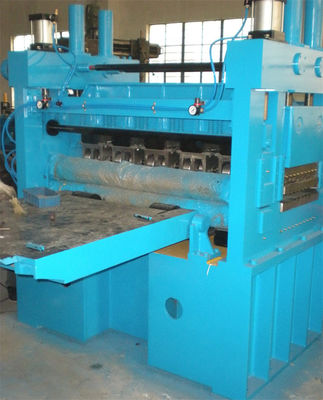

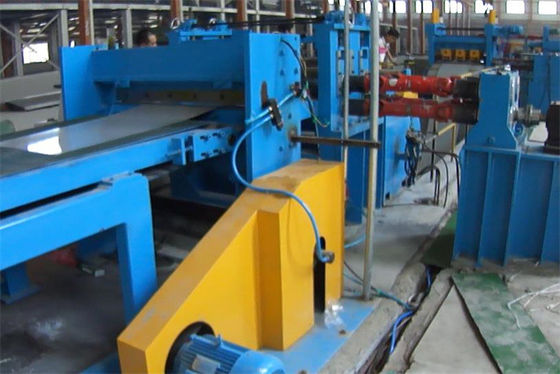

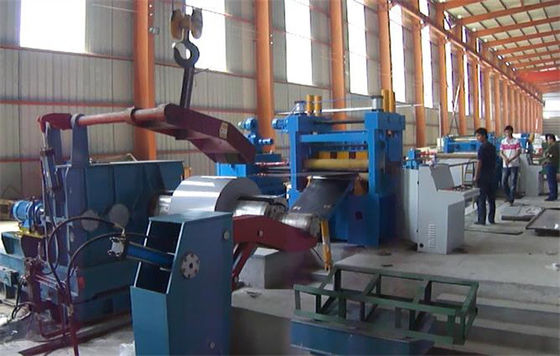

Φωτογραφίες:
