Φύλλο χάλυβα υψηλής ταχύτητας που κόβεται στον ελαφρύ μετρητή μηχανών γραμμών μήκους κάτω από 3mm

Φύλλο χάλυβα υψηλής ταχύτητας που κόβεται στον ελαφρύ μετρητή γραμμών μήκους

Η ελαφριά περικοπή φύλλων χάλυβα μετρητών στη γραμμή μήκους είναι υψηλή ακρίβεια υψηλής ταχύτητας, δημοφιλής στα φύλλα μετάλλων κατασκευάζοντας τις εγκαταστάσεις.

Για τις σπείρες χάλυβα από 0,3 στο πάχος 3.0mm, ο συνήθως cold-rolled χάλυβας, γαλβανισμένος χάλυβας, προβερνίκωσε το χάλυβα, το ξετύλιγμα, ισοπεδώνοντας και κόβοντας στο μήκος η διαδικασία απαιτεί τη υψηλή ταχύτητα:

1/ γρήγορη τέμνουσα ταχύτητα:

Στη γρήγορη κοπή στάσεων, το φύλλο επιταχύνεται και κατεβάζει σε ορισμένα μήκος και γρήγορο φύλλο περικοπών μακριά

2/ γρήγορα τρέχοντας ταχύτητα

 Το φύλλο τρέχει όσο το δυνατόν γρηγορότερα να κοπεί και να συσσωρευθεί.

Η γρήγορη κουρά στάσεων καλύπτει έναν ορισμένο χρόνο, το τρέχοντας μήκος αποτελείται από την επιτάχυνση, πλήρης ταχύτητα και η επιβράδυνση, πέστε μια μέση ταχύτητα, όλη την ώρα κάθε φύλλου η παραγωγή θα είναι αποφασισμένος τέμνων χρόνος, μήκος φύλλων και μέση ταχύτητα.

Σύνθεση

• 1.Coil αποθηκεύοντας τη σέλα, αποθηκεύστε μερικές σπείρες
• 2.Coil αυτοκίνητο φόρτωσης. ξεφορτώστε μια σπείρα στο uncoiler
• 3.Single mandrel uncoiler: υδραυλικό mandrel επέκτασης για τυποποιημένο Ф508mm.
• 4.Coil επικεφαλής snubber κύλινδρος, peeler που φτυαρίζει το πιάτο: για να ανοίξει το κεφάλι coill και να στείλει το κεφάλι στον τροφοδότη τσιμπήματος

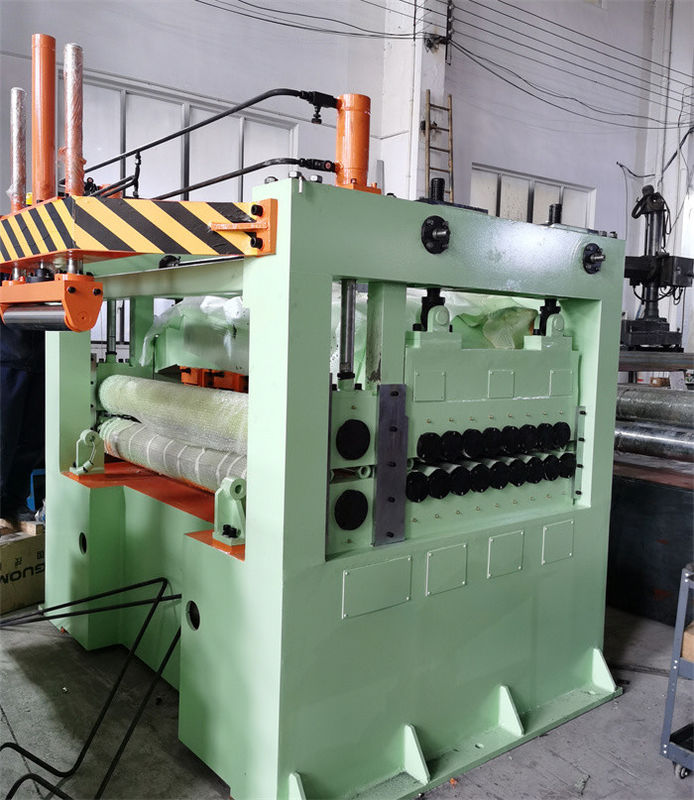

• 5.2+17 κύλινδρος Leveler: 4Hi ή 6Hi, πίσω ένταση είναι ευεργετικό μεταξύ του leveler και uncoiler.
• 6.Pit συσσωρευτής: στο πέρασμα κλωστής σε βελόνα καλύψεων σκηνικών των ταλαντεμένος γεφυρών το κοίλωμα για να αφήσει το πέρασμα φύλλων σπειρών, στο αυτόματο τρέχοντας στάδιο συσσωρεύει το φύλλο στο κοίλωμα.
• 7. Σερβο μέτρο μήκους (και ταινία που τοποθετεί σε στρώματα): Σερβο μήκος που μετρά (ζευγάρι των κυλίνδρων τσιμπήματος ή της δομής 2+5+2 κυλίνδρων που οδηγούνται από τη σερβο μηχανή και τον ελεγκτή), με ντυμένους τους PU κυλίνδρους τσιμπήματος για την τοποθέτηση σε στρώματα ταινιών

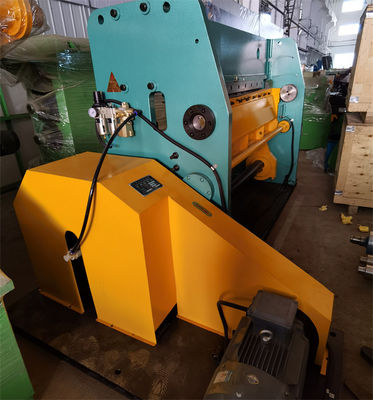

• 8.Pneumatic γρήγορη κουρά στάσεων: κοπή ασταθών άξονων από κάτω επάνω, χαμηλότερη λεπίδα β μορφή.
•    Το χάσμα μεταξύ της ανώτερης λεπίδας και της χαμηλότερης λεπίδας ρυθμίζεται εύκολα.
• 9.Belt μεταφορέας: μεταβιβάστε τα τελειωμένα φύλλα στο στοιβαχτή
• 10.Stacker: συσσώρευση του φορτίου 5T.
• 11.Sheets αυτοκίνητο: παραδώστε τα φύλλα έξω, συσκευάζοντας έπειτα. μπορέστε να είστε δύο αυτοκίνητα, ενός εργασία και η άλλη αναμονή.
• 12.Hydraulic σύστημα: 7.5KW η αντλία εργαλείων παρέχει την πίεση 12Mpa.
• 13.Electric σύστημα ελέγχου: Ένα ηλεκτρικό γραφείο και δύο επιτροπές χειριστών (μια κονσόλα για τη σερβο μέτρηση, το PLC, HMI και τη συσσώρευση, μια για το ξετύλιγμα και την ισοπέδωση) με τις πλήρεις και ασφαλείς λειτουργίες

Παράμετροι:

Διαδικασία σχεδιαγράμματος:

Φωτογραφίες:
