Προηγμένος καυτός χάλυβας φύλλων πώλησης που σκίζει τη γραμμή με τη γρήγορη αλλαγή 4 X 1600 σχεδίασης
Ο χάλυβας φύλλων που σκίζει τη γραμμή με τη γρήγορη αλλαγή σχεδίασης είναι καυτή πώληση σκίζοντας τη γραμμή, είτε διπλά slitters (δίδυμο ή ένα μεγάλο & ένα μικρό), είτε γρήγορος πυργίσκος αλλαγής σχεδίασης. Η αλλαγή εργαλείων σχισμής είναι σε μη απευθείας σύνδεση χωρίς ενοχλώντας σε απευθείας σύνδεση χρόνο σχισμής, βελτιώστε κατά ένα μεγάλο μέρος τη σχισμή της παραγωγής γραμμών.
| Χάλυβας που σκίζει τις γραμμές |
Κάνετε το έτος |
Αγορά |
| 3x1250 διπλά κεφάλια |
2019 |
Φιλιππίνες |
| 4x1850 διπλά κεφάλια |
2014 |
Νότια Αφρική |
| 3 X 1600 διπλά slitters |
2018 |
Ινδονησία |
| 3/6 X 1600 διπλά slitters |
2013 |
Ινδονησία |
| 3x2000 διπλάσιο που σκίζει τα κεφάλια |
2019 |
Βιετνάμ |
| 6x1700 διπλάσιο που σκίζει τα κεφάλια |
2021 |
Ρωσία |
| 6x2000 δίδυμα slitters |
2018 |
Ινδία |
| 8x2000 δίδυμα slitters |
2019 |
Αλγερία |
| 8x2000 γρήγορη αλλαγή σχεδίασης |
2022 |
Ρωσία |
| 4x1650 γρήγορη αλλαγή σχεδίασης |
2022 |
Μαλαισία |
| 3x1600 δίδυμα slitters |
2020 |
Εσωτερικός |
| 4 δίδυμα slitters x1600 |
2021 |
Εσωτερικός |
Γρήγορη διαδικασία αλλαγής διπλά slitters:
1. ξεκλειδώστε τις ενώσεις κίνησης, ανοίξτε τον υδραυλικό Τύπο slitter στα πόδια.
2. Μηχανοποιημένο περπάτημα έξω στην πλατφόρμα ανταλλαγής.
3. μηχανοποιημένος κινώντας την πλατφόρμα για να αφήσει άλλο slitter που αντιμετωπίζει στη σε απευθείας σύνδεση θέση.
4. μηχανοποιημένος κινώντας άλλο slitter on-line
5. τα υδραυλικά πόδια Τύπου άλλο slitter, συνδέουν τον άξονα κίνησης και την κλειδαριά.
6. πρίν αλλάζει, σκίζοντας τα εργαλεία έχει εγκατασταθεί και έχει ρυθμιστεί.

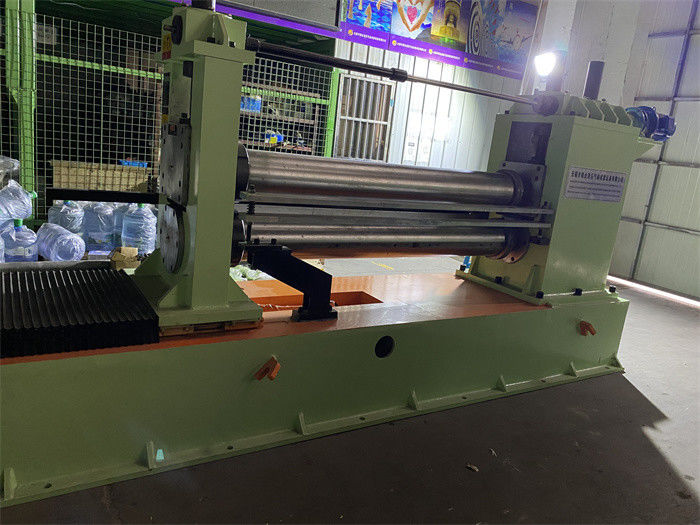

Σχεδιάζοντας πυργίσκος αλλαγής:
Αποτελεσμένοι από την περιστρεφόμενη βάση, τέσσερις άξονες (διπλοί στρογγυλοί άξονες και διπλοί βασικοί άξονες), και το δύο mechanisam μπορούν να περιστραφούν.
1. Η περιστρεφόμενη βάση περιστρέφεται τους διπλούς στρογγυλούς άξονες για να αντιμετωπίσει slitter και να λάβει τα εργαλεία
2. 180 βαθμός περιστρέφεται για να αφήσει τους διπλούς βασικούς άξονες για να αντιμετωπίσει slitter και να γλιστρήσει τα τακτοποιημένα εργαλεία επάνω slitter.
3. Περιστραφείτε τη βάση περιστρέφεται τέσσερις άξονες μακριά για την τακτοποίηση εργαλείων επόμενης φοράς.
Διπλά slitters μας δίνουν τις πολύ άριστες αποδόσεις:
- Ένα slitter επικεφαλής λειτουργεί σε απευθείας σύνδεση, οι εργαζόμενοι τακτοποιούν τα μαχαίρια δίσκων και τα πλήκτρα διαστήματος άλλο slitter.
- Μετά από τη ρύθμιση, εξετάστε αυτόματα τα χάσματα μαχαιριών για να είστε κατάλληλος.
- Διπλά slitters ανταλλαγής στην πλατφόρμα ανταλλαγής στον τρόπο σκουντημάτων
- Αυτή η διαδικασία παίρνει μόνο έναν χρόνο τετάρτων.
Ο γρήγορος πυργίσκος αλλαγής σχεδίασης είναι συμπαγής και η διαστημική αποταμίευση, χειριστής μπορεί εύκολα να χειριστεί.
Σύνθεση και παράμετροι:
| Αριθ. |
Σύνθεση |
Παράμετροι |
| 1 |
Ταΐζοντας αυτοκίνητο σπειρών |
15-25T |
| 2 |
Διπλό mandrel uncoiler |
Φ508 χιλ., φορτίο 25T |
| 3 |
Τροφοδότης τσιμπήματος και πέντε κύλινδρος Leveler |
Φ160 χιλ., 30KW |
| 4 |
Υδραυλική κουρά |
4x 1600 |
| 5 |
Συσσωρευτής 1 κοιλωμάτων |
μήκος 3000mm |
| 6 |
δευτερεύων οδηγός και κύλινδρος Pres |
3001600mm ευρέα |
| 7 |
σχισμή της μηχανής
(δίδυμη γρήγορη ανταλλαγή κεφαλιών)
|
Φ240mm, 132KW +4KW Χ 3 |
| 8 |
κουρδιστήρι απορρίματος ακρών και Τύπος ουρών λουρίδων |
4KW Χ 2 |
| 9 |
Συσσωρευτής 2 κοιλωμάτων |
μήκος 4000mm |
| 10 |
Pre-separator, Tensioner, ισορροπώντας κύλινδρος |
Δύο φορές χωρίζοντας, αισθητή μαλλί ένταση
Φ320mm κύλινδρος εκτροπής
|
| 11 |
ReCoiler (με το χωρισμό των δίσκων, του προωθητή) |
Φ508mm, 132KW, φορτίο 25T |
| 12 |
Σπείρες που απαλλάσσουν το καροτσάκι |
25T |
| 13 |
Υδραυλικό σύστημα |
Βαλβίδες Rexroth, αντλία Yuken |
| 14 |
Ηλεκτρικά σύστημα ελέγχου |
ΣΥΝΕΧΗΣ κίνηση του Parker, PLC Siemens και οθόνη αφής |
