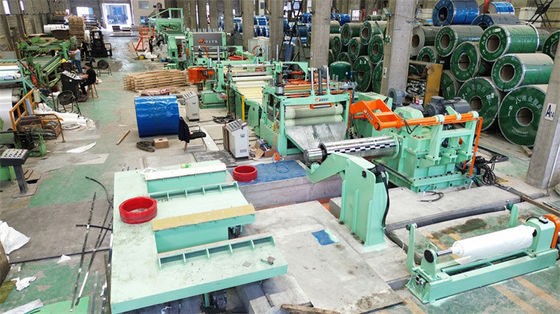

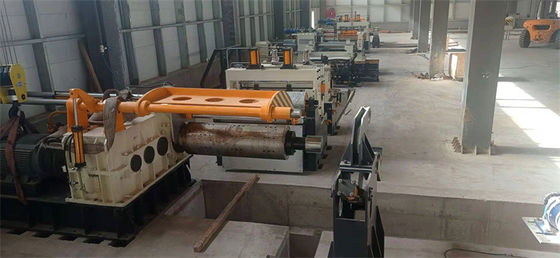

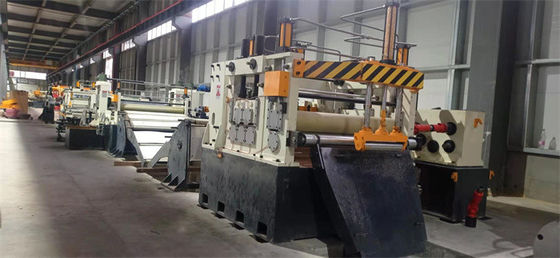

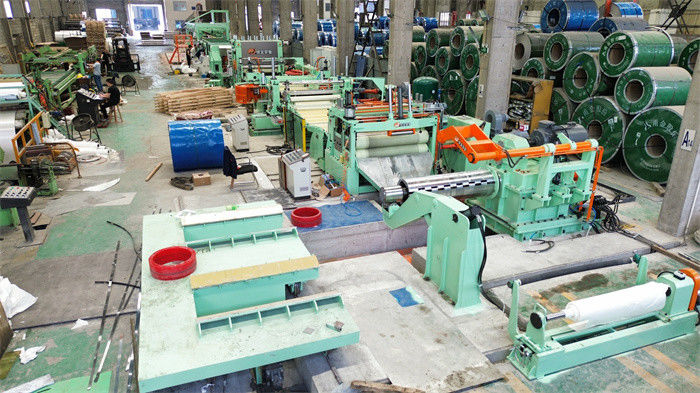

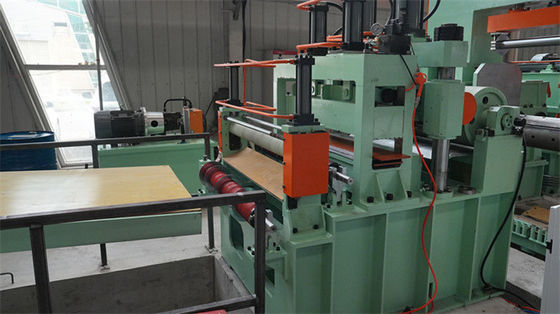

CRGO CRNGO Μηχανή κοπής σιδήρου από πυριτό για μετασχηματιστή ηλεκτρικού χάλυβα
Ο χάλυβας πυριτίου είναι ειδικός χάλυβας χαμηλού άνθρακα ≤ C (< 0,08%), Si (< 0,05%), η διαδικασία παραγωγής του είναι περίπλοκη και το κόστος παραγωγής είναι υψηλότερο.χαμηλή καταναγκαστική δύναμη και υψηλή αντίσταση και, ως εκ τούτου, μικρή απώλεια υστερέσης και ρεύματος δίνης, η καθαρότητα του χαλκού από πυρίτιο πρέπει να είναι υψηλή, η επιφάνεια του χαλκού πρέπει να είναι πολύ επίπεδη και καθαρή, το χαλκό από πυρίτιο καλύπτει το 1% της συνολικής παραγωγής χάλυβα, η κύρια εφαρμογή του οποίου είναι οι κινητήρες, οι μετασχηματιστές,ηλεκτρικές συσκευέςΣε αυτές τις συνθήκες, ο εξοπλισμός επεξεργασίας της χαλυβουργίας από πυριτό πρέπει να είναι πολύ ακριβής.
Μέγιστη αντοχή: 450Mpa, μέγιστη αντοχή σε ελαστικότητα: 600Mpa
Σκληρότητα HV100-220, επιμήκυνση 15% -45%
Σύνθεση και παραμέτρους:
1)Ετοιμαστική σέλα, φορτίο 10T
2)Ανασύρματος με ένα σχοινί (508mm σχοινί, με κυλίνδρο πίεσης 7,5KW)
3)Διασκευή ευθυγράμμισης και φτυάρισης κεφαλής κυλίνδρου
4) διπλές ρολ και κοπή κεφαλής κυλίνδρου (7,5 kW AC)
5) Συσσωρευτής λάκκων 1 (μήκος 3m, βάθος 3m, πλάτος 1,6m)
6)Προσωρινός οδηγός πριν από τη διάτρηση (300-1300 mm ρυθμιζόμενο εύρος)
7)Slitter ((διπλή κεφαλές γρήγορη ανταλλαγή είναι προαιρετική), 160mm πρύμνη, 75KW DC
8)κοντινή τροχιά απορριμμάτων (τοποθετείται κάτω από το τραπέζι μεταφοράς) 4KW μεταβλητή συχνότητα
9) συσσωρευτής λάκκων 2 (μήκος 3m, βάθος 4m, πλάτος 1,6m)
10) Προδιαχωριστικό και στρεσογόνο, οπίσθια κοπή, κυλίνδρος εκτροπής
11)Επιστροφικός κυλίνδρος με στήριξη πρέσας διαχωρισμού 508 mm αδιάβροχο μαντήλι
12)Αμαξοστοιχία εκφόρτωσης κυλίνδρων, φορτίο 10T
13) Υδραυλικό σύστημα, Πνευματική αντλία 7,5 kW
14)Ηλεκτρικό σύστημα ελέγχου
Παράμετροι:
| Η γραμμή κοπής από χαλύβδινο σιλικόνιο 150 mpm |
Παράμετροι |
| Ερχόμενα σπείρα από χάλυβα |
ID508mm, 610mm, OD1500mm, βάρος τροχιάς 10T |
| Τελειωμένες σπείρες για μωρά |
ID508mm, OD1500mm, βάρος τροχιάς 10T μέγιστο |
| πλάτος μητρικής τροχιάς |
300-1250 χιλιοστά |
| Διάμετρα περιτύλιξης |
20 mm -1250 mm |
| Αριθμός κοπής |
12 σχισμές |
| Κεντρικοί κινητήρες |
Σλίτερ 75KW + Recoiler 90KW |
| Μαχαίρι σχιστήρα |
ID180 x OD300 x 10mm SKD11 HRC58-61 |
| Κεραυνός ελαστικού |
508 mm αδιάβροχο μαντήλι |
| Ταχύτητα κοπής |
Ρυθμίσιμο 0-150 mpm |
| Διαμόρφωση |
Siemens PLC, Parker Drive, Βαλβίδες Vitory |
| Ακριβότητα κοπής |
πλάτος σχισμής ±0,10 mm· καμπύλη ±0,1 mm/m· βρύση 5% του πάχους· καμπούρος ανάδρομου <0,5 mm |
Διαμόρφωση:
| Μέρος |
Υλικό, επεξεργασία, μάρκα |
| Άξονας, άξονας, κυλίνδροι |
40Cr,HB250-275, επιφάνεια HRC55-58 |
| Πύργος σχιστήρα |
42CrMo σφυρηλάτηση, HB280-300, επιφάνεια MF HRC50-55, σκληρή χρωμική επίστρωση, γυαλιστερότητα επιφάνειας |
| Φρέμα, βάσεις |
Q235-A,Q345 Ζύγιση πλακών χάλυβα, επεξεργασία αναψύξης |
| Σώμα κιβωτίου ταχυτήτων |
Q345 Ζύγιση πλακών, θερμική επεξεργασία, άμμο, βάψιμο πρώτων υλών |
| Τεχνουργήματα: |
40Cr σφυρηλατημένο χάλυβα, HB240-255, δόντια με σκληρό πρόσωπο, δόντια που σφυρηλατούνται |
| Εναρμόνιση των συνθηκών: |
45# Χυτοσίδηρος, θέρμανση, επικάλυψη και γυαλισμός με σκληρόχρωμο |
| Υδραυλική αντλία |
Αντλία μεταβλητής πίεσης Yuken |
| ΠΛΚ |
Siemens S200 |
| Κουρέματα |
HRB, ZWZ, SKF |
| Τμήματα αερισμού |
Αεροπορία, SMC. |
