Βαρύς μετρητής που σκίζει τη σπείρα φύλλων χάλυβα μηχανών γραμμών που σκίζει τη μηχανή 3-12 X 2000

Βαρύς μετρητής που σκίζει τη σπείρα φύλλων χάλυβα μηχανών γραμμών που σκίζει τη μηχανή 3-12 X 2000
Basic Properties
country of origin
Wuxi, Κίνα
Brand Name
Jinye
PRODUCT MODEL
(3-12) Χ 2000
Trading Properties
MOQ
1SET
Packing
7 Χ 40HC
period for dispatch
180 -210days
payment method
L/C, T/T
Supply Capacity
5sets το χρόνο

Product Details

Επισημαίνω:

Βαρύς μετρητής που σκίζει τη μηχανή γραμμών

,

Σκίζοντας τη μηχανή 12 X 2000 γραμμών

,

Σπείρα φύλλων χάλυβα που σκίζει τη μηχανή 3mm

Heavy Gauge: 3 12mm
Coil Width: 800-2000mm
Coil Weight: 30T, 32T, 35T
Number Of Slitting: 12mm Χ 4Cuts
Slitting Speed: 0-50m/min διευθετήσιμος
Land Area: 45m Χ 10m
Total Power: 550KW
Recoil Mandrel: διάμετρος 760mm
Tension Type: 5 κύλινδροι
Uncoiler: Διπλά κεφάλια
Product Brief
Βαρύ φύλλο σπειρών χάλυβα μετρητών που σκίζει τις γραμμές Για να κόψει το παχύ πιάτο σπειρών στη διαμήκη κατεύθυνση, όπως τον ήπιο χάλυβα 8mm, 10mm, 12mm, 14mm, ή τον υψηλό εκτατό βαρύ μετρητή που σκίζει, όπως 4mm, 5mm, 6mm, 7mm, 8mm, κ.λπ…, η μηχανή πρέπει να αντέξει το βαρύ φορτίο και η δομή μηχαν...
Product Description

Βαρύ φύλλο σπειρών χάλυβα μετρητών που σκίζει τις γραμμές



Για να κόψει το παχύ πιάτο σπειρών στη διαμήκη κατεύθυνση, όπως τον ήπιο χάλυβα 8mm, 10mm, 12mm, 14mm, ή τον υψηλό εκτατό βαρύ μετρητή που σκίζει, όπως 4mm, 5mm, 6mm, 7mm, 8mm, κ.λπ…, η μηχανή πρέπει να αντέξει το βαρύ φορτίο και η δομή μηχανών πρέπει να είναι γερή ισχυρή δομή!

Παρείχαμε το υψηλό εκτατό παχύ πιάτο που σκίζει τη μηχανή στο πρότυπο της Ινδίας 6x2000, 8 X 2000 διπλά κεφάλια που σκίζουν τη γραμμή στην Αλγερία και τη Ρωσία, slitter 12x1250mm στην εγχώρια αγορά Sichuan.



Χαρακτηριστικά:

  1. Μεγάλος διπλός κώνος διαφραγμάτων uncoiler: τα παχιά πιάτα σπειρών χάλυβα είναι συχνά βαριά με τη μεγάλη εξωτερική διάμετρο, το μέγιστο βάρους σπειρών μπορεί να είναι 30-40T και η εξωτερική διάμετρος είναι μέχρι κατά το 2200 το χιλ. Οι εσωτερικές διάμετροι σπειρών δεν είναι τόσο κανονικές, μια ωοειδής μορφή, αντίθετα δύο mandrels κώνων μπορούν εύκολα να υποστηρίξουν τη σπείρα μέσα.
  2. Ισχυρός προ leveler πρίν σκίζει: Το παχύ πιάτο τυλίχτηκε επάνω για να γίνει σπείρες στην κυλώντας γραμμή, η ακτίνα κουλουριάσματος των λουρίδων είναι ισχυρή, το ισχυρό leveler μπορεί να ισιώσει την κάμπτοντας ακτίνα σπειρών για να γίνει επίπεδο, έτοιμος για αργότερα να σκίσει.
  3. Tensioner πέντε κυλίνδρων: Η ένταση πέντε κυλίνδρων είναι 3 πάνω από δομή 2 κυλίνδρων, κρατώντας πολύ τις λουρίδες χάλυβα κάτω από τη σταθερή ένταση οπισθοχώρησης
  4. Λουρίδες που χωρίζουν το πλαίσιο Τύπου πέρα από το recoiler: Για να εξασφαλίσει συνεχή οπισθοχώρηση, κάθε λουρίδα πρέπει να κρατηθεί στη διαταγή και στενά ένα στρώμα πέρα από το κατώτερο στρώμα, υδραυλικό χωρίζοντας πλαίσιο Τύπου στέκεται στερεά στο ίδρυμα, που πιέζει χωρίζοντας τον άξονα επάνω στις οπισθοχωρώντας λουρίδες από δύο υδραυλικούς κυλίνδρους.
  5. Slitter και recoiler: Η δομή είναι η ίδια με κανονικό, πολύ ισχυρότερος, και μερικά μέρη υιοθετούν το ειδικό υλικό. Σκίζοντας και οπισθοχωρώντας εργασία στο συγχρονισμό από τον έλεγχο PLC.
  6. Μηχανοποιημένος δευτερεύων οδηγός ρύθμισης: για το φύλλο μετρητών πάχους, η ρύθμιση δευτερευόντων οδηγών μηχανοποιείται με τη συμπίεση του κουμπιού στην επιτροπή.
  7. Δύο κουρδιστήρια απορρίματος σε κάθε πλευρά: ανεξάρτητα οδηγημένος από μια μεγάλη μηχανή συχνότητας εναλλασσόμενου ρεύματος, με την άνεμος μετατόπιση απορρίματος.
  8. Ηλεκτρικός έλεγχος: Το γραφείο CCD είναι πίσω από τη σκίζοντας μηχανή από την πλευρά κίνησης, οι επιτροπές χειριστών κάθονται μπροστά από τη μηχανή, η οποία έχει το PLC οθονών αφής και Siemens.

 Σύνθεση και παράμετροι:



Αριθ. Σύνθεση Παράμετρος
1 Ταΐζοντας αυτοκίνητο σπειρών 35T
2 Διπλό mandrel uncoiler Φ500-800 χιλ., φορτίο 35T
3 Τροφοδότης τσιμπήματος και πέντε κύλινδρος Leveler Φ210 χιλ., 90KW
4 Υδραυλική κουρά 12 X 2000
5 Πίνακας ρόλων μετάδοσης μήκος 4000mm
6 δευτερεύων οδηγός και κύλινδρος Pres 5002000mm ευρέα
7 σχισμή της μηχανής Φ320mm, 300KW
8 κουρδιστήρι απορρίματος ακρών και Τύπος ουρών λουρίδων 11KW Χ 2
9 Συσσωρευτής κοιλωμάτων μήκος 6000mm
10 Pre-separator, Tensioner, ισορροπώντας κύλινδρος Δύο φορές χωρίζοντας, ένταση 3 πάνω από 2 κυλίνδρων
11 ReCoiler (με το χωρισμό των δίσκων, του προωθητή) Φ320mm, 350KW, 35T
12 Σπείρες που απαλλάσσουν το καροτσάκι 35T
13 Υδραυλικό σύστημα Βαλβίδες Rexroth, αντλία Yuken
14 Ηλεκτρικά σύστημα ελέγχου ΣΥΝΕΧΗΣ κίνηση του Parker, PLC Siemens και οθόνη αφής



Σχεδιάγραμμα:

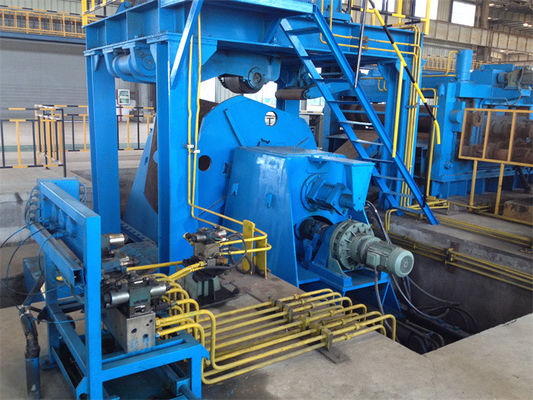

Βαρύς μετρητής που σκίζει τη σπείρα φύλλων χάλυβα μηχανών γραμμών που σκίζει τη μηχανή 3-12 X 2000

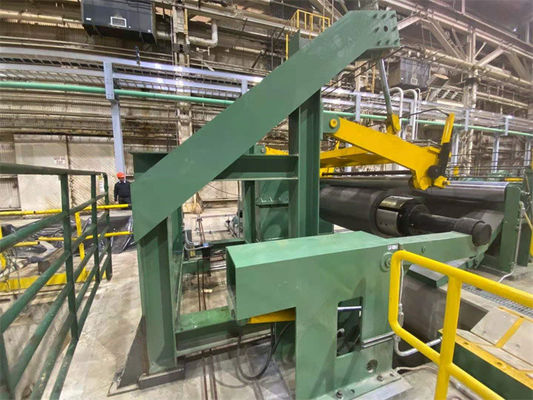

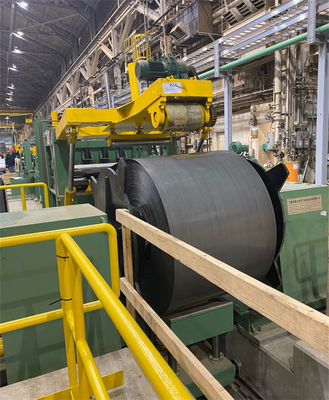

Βαρύς μετρητής που σκίζει τη σπείρα φύλλων χάλυβα μηχανών γραμμών που σκίζει τη μηχανή 3-12 X 2000Βαρύς μετρητής που σκίζει τη σπείρα φύλλων χάλυβα μηχανών γραμμών που σκίζει τη μηχανή 3-12 X 2000
