Μηχανή κοπής κυλίνδρων από ανοξείδωτο χάλυβα με υψηλή ακρίβεια (0,3 -3 x 1600)
Η μηχανή κοπής φύλλων από ανοξείδωτο χάλυβα υψηλής ακρίβειας έχει πολύ ισχυρή δομή και απαιτεί πολύ ακριβή κατασκευή.
Ατσάλι από ανοξείδωτο χάλυβα, όπως οι σειρές SUS200, SUS300, SUS400, σε σύγκριση με τον κανονικό χάλυβα άνθρακαΗ STS έχει μεγαλύτερη αντοχή Δυνατότητα παραγωγής ≤ 550Mpa Δυνατότητα τράβηξης ≤ 780Mpa.
.
Το φύλλο από ανοξείδωτο χάλυβα είναι υψηλής ποιότητας χάλυβα, απαιτεί υψηλής ακρίβειας υψηλής ποιότητας κοπή.οι ρόλοι μετάδοσης θα είναι επικαλυμμένοι με καουτσούκ.
Σύνθεση και χαρακτηριστικά

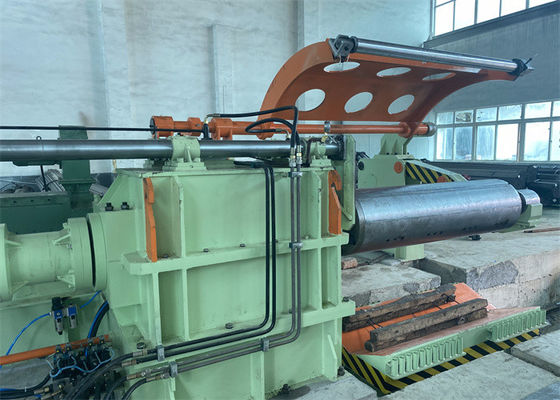

1Πολύ ισχυρός αποσύρτης και πλέκτης ανοίγματος κυλίνδρου και φτυάρισης, για να κρατήσει σταθερά τον σίδηρο κατά τη διάρκεια της εκτόξευσης της ταινίας και να στείλει το κεφάλι της ταινίας σε εξοπλισμό τροφοδοσίας.

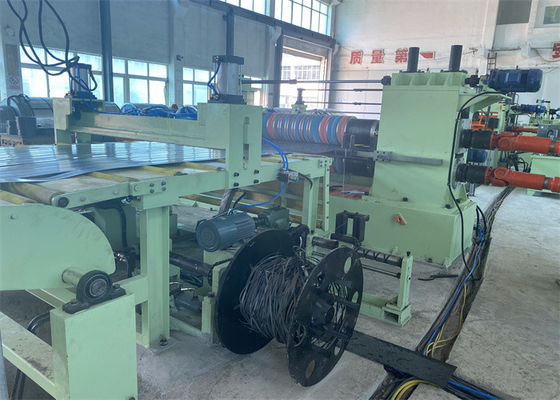

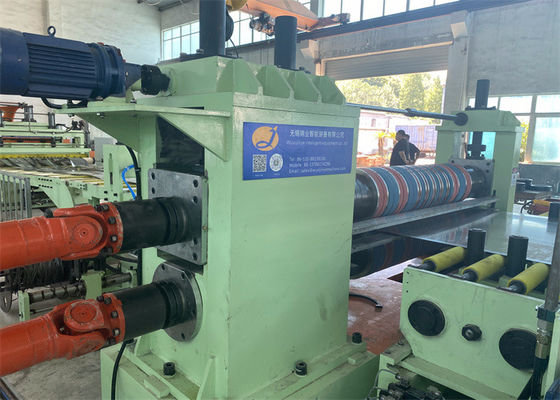

2.Slitter: τα στεφάνια, οι άξονες, τα μαχαίρια είναι μεγαλύτερα και ισχυρότερα από το κανονικό slitter.
3.Όλοι οι κυλίνδροι του κιβωτίου μεταφοράς είναι επικαλυμμένοι με ελαστικό PU για να αποφεύγεται η επιφάνεια του φύλλου STS από γρατζουνιές.
4Ο βρόχος του συσσωρευτή είναι μακρύτερος και αρκετά βαθύς για να διασφαλίσει την συσσώρευση της ταινίας χάλυβα.
5Η μονάδα παροχής έντασης διαθέτει τόσο κυλίνδρους όσο και νήματα από μαλλί για να παρέχει ρυθμιζόμενη σταθερή ένταση για ανάκαμψη.
6Ο ελαστικός ελαστικός ελαστικός ελαστικός ελαστικός ελαστικός ελαστικός
7Η ταχύτητα κοπής περιορίζεται συνήθως σε 80 m/min.
8Τα μαχαίρια θα είναι ειδικού υλικού SKD11, H13K, SLD, κλπ.
9Το υδραυλικό σύστημα, όπως οι υδραυλικοί κύλινδροι, οι βαλβίδες, πρέπει να είναι ισχυρότερο και πιο ανθεκτικό.
Ακριβότητα κοπής:
- Διάφραξη ανοχής σε πλάτους σχισμής: ∆0,10 mm· πλάτος σχισμής < 300 mm, πάχος < 1,2 mm, ανοχή πλάτους σχισμής ∆0,05 mm.
- Διάτρηση διαχωρισμού: ¥0,5 mm/M για ταινία πλάτους άνω των 300 mm, ¥1,0 mm/M για ταινία < 300 mm. Οι ταινίες στην άκρη εντός των 100 mm από την άκρη της μητρικής τροχιάς δεν εμπίπτουν στον περιορισμό.
- βουρτσίσματα: 0,05 mm, ή π.χ. όχι περισσότερο από 5% από λωρίδες πάχους άνω του 1 mm που κόβονται με σταθερή ταχύτητα υπό συνθήκες κοφτερών μαχαιριών και κατάλληλων κενών μαχαιριών.
- Αντίστροφη ταχύτητα ± 0,5 mm (σε σταθερή ταχύτητα, αλλαγή ταχύτητας όχι τόσο γρήγορα)
- Επενδύσεις σε ηλεκτρική ενέργεια
Διαδικασία διάταξης:
Ετοιμαστική σέλα, φορτωτικό φορτηγό στροβίλου, άνοιγμα με μία μανδύλα με κυλίνδρο τύπου, απολέπιση κεφαλής στροβίλου, τροφοδότης πινελιών και 5 κυλίνδρων Προεξοπλισμός, κοπής, βρόγχος λάκκου 1, πλευρική καθοδήγηση, σχιστήρα, περιστροφή απορριμμάτων,Πύργος 2, Τεντωτής και προ-διαχωριστής, κυλίνδρος μετά το κούρεμα και αποτρέπτης, οπίσθιος τροχός με διαχωριστή πάνω από το βραχίονα, άμαξα εκφόρτωσης κυλίνδρων, (τροχιομηχανή)
Παράμετροι:
| Σχοινιά διαχωρισμού 0,3 -3 X 1600 120 mpm |
Παράμετροι |
| Ερχόμενα σπείρα από χάλυβα |
ID508mm, 610mm, OD1800mm, βάρος τροχιάς 20T |
| Τελειωμένες σπείρες για μωρά |
ID508mm, OD1800mm, βάρος κύλινδρου 20T μέγιστο |
| πλάτος μητρικής τροχιάς |
300-1600 χιλιοστά |
| Διάμετρα περιτύλιξης |
30 mm -600 mm |
| Αριθμός κοπής |
1 mm x 30 σχισμές· 3 mm x 15 σχισμές |
| Κεντρικοί κινητήρες |
Σλίτερ 132KW + Recoiler 160KW |
| Μαχαίρι σχιστήρα |
ID240 x OD360 x 20mm SKD11 HRC58-61 |
| Κεραυνός ελαστικού |
Χωρίς συγκόλληση |
| Προαιρετικό |
Ταχεία διακόπτες ανταλλαγής, εκφόρτωση τουρνουά |
| Ταχύτητα κοπής |
0-120-150mpm ρυθμιζόμενο |
| Διαμόρφωση |
Siemens PLC, Parker Drive, Βαλβίδες Vitory |
| Ακριβότητα κοπής |
πλάτος σχισμής ±0,1 mm· καμπύλη ±0,1 mm/m· βρύση 5% του πάχους· καμπούρος ανάδρομου <0,5 mm |
