Ελαφρύς μετρητής ακρίβειας υψηλής ταχύτητας που σκίζει τη μηχανή 0.3-3 X 1250mm γραμμών

Ελαφρύς μετρητής ακρίβειας υψηλής ταχύτητας που σκίζει τη μηχανή 0.3-3 X 1250mm γραμμών
Basic Properties
country of origin
Wuxi, Κίνα
Brand Name
Jinye
PRODUCT MODEL
0.3-3 X 1250
Trading Properties
MOQ
1SET
Packing
3 x 40HC
period for dispatch
100-150 ημέρες
payment method
L/C, T/T
Supply Capacity
20 σετ ανά έτος

Product Details

Επισημαίνω:

Ελαφρύς μετρητής που σκίζει τη μηχανή γραμμών

,

Ακρίβεια που σκίζει τη μηχανή 1250mm γραμμών

,

Ελαφρύς μετρητής υψηλής ταχύτητας που σκίζει τη γραμμή

Coil Material: Ωρ., χρώμιο, γαλβανισμένος χάλυβας, PPGI
Coil Width: 300-1250mm
Sheet Thickness: 0,3-3mm
Coil Weight: 15T, 20T
Slitting Speed: 0-150m/min
Number Of Slitting: 3mm Χ 15slits, 1mm Χ 30slits
Min. Slit Strips: 20 mm
Slit Precision: +/-0,10 χλστ
Slitting Knife: SKD11
Total Power: 300KW
Product Brief
Ελαφρύς μετρητής ακρίβειας υψηλής ταχύτητας που σκίζει τη γραμμή (0.3-3 X 1250) Το ελαφρύ φύλλο μετρητών υψηλής ταχύτητας που σκίζει την ταχύτητα γραμμών μπορεί να είναι 120m/min, 150m/min, 200m/min στην αυτόματη σχισμή, για να κοντύνει κάτω - ο χρονικός αποτελεσματικός μηχανισμός τακτοποιείται, ο χ...
Product Description

Ελαφρύς μετρητής ακρίβειας υψηλής ταχύτητας που σκίζει τη γραμμή (0.3-3 X 1250)



Το ελαφρύ φύλλο μετρητών υψηλής ταχύτητας που σκίζει την ταχύτητα γραμμών μπορεί να είναι 120m/min, 150m/min, 200m/min στην αυτόματη σχισμή, για να κοντύνει κάτω - ο χρονικός αποτελεσματικός μηχανισμός τακτοποιείται, ο χρόνος της φόρτωσης, το πέρασμα κλωστής σε βελόνα και η εκφόρτωση μπορούν να τελειώσουν μέσα σε 10minutes. Στις μέσες ανάγκες 30minutes σπειρών 15T, κάθε μέρα 8hours μπορεί να παραγάγει 240T.



Το συνεχές ελαφρύ φύλλο σπειρών μετάλλων μετρητών που σκίζει με υψηλή ταχύτητα στη υψηλή ακρίβεια, κάθε μονάδα της σχισμής της γραμμής πρέπει να σχεδιαστεί περίπλοκα, επεξεργασμένος στη μηχανή, συγκεντρωμένος και εγκατεστημένος για να εξασφαλίσει ομαλή διαδικασία σχισμής, εν τω μεταξύ, εξετάστε τα ειδικά χαρακτηριστικά του λεπτού υλικού λουρίδων μετάλλων. Είμαστε πλούσιοι πεπειραμένοι στο σχέδιο και κάνουμε προσαρμοσμένος σκίζοντας τις γραμμές υψηλής ακρίβειας υψηλής ταχύτητας για τη λεπτή σχισμή φύλλων μετάλλων μετρητών.



Έχουμε παράσχει τη σχισμή των γραμμών στην Ινδονησία, τη Μαλαισία, την Ινδία, τις Φιλιππίνες, το Βιετνάμ, τη Σαουδική Αραβία, τα Ε.Α.Ε., το Ιράκ, την Ιορδανία, την Αίγυπτο, την Αλγερία, τη Νιγηρία, τη Γκάνα, τη Κόστα Ρίκα, τη Βραζιλία, τη Βενεζουέλα, την Κολομβία, τις ΗΠΑ, Kazakastan, τη Ρωσία, την Ουκρανία, κ.λπ.

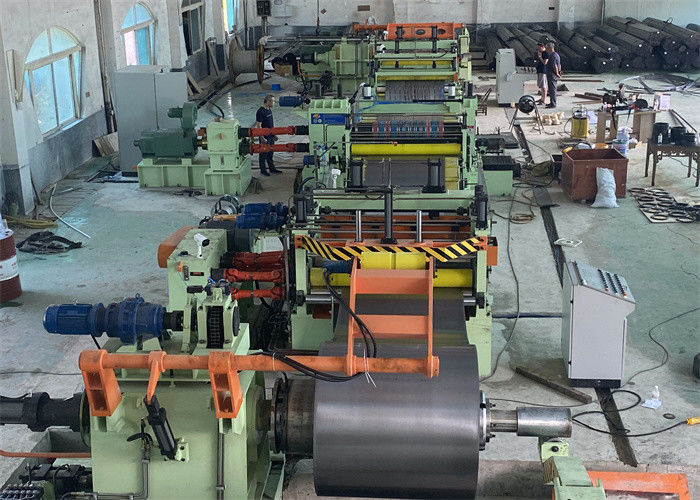

Σύνθεση και σχεδιάγραμμα

Σπείρα που προετοιμάζει τη σέλα, το αυτοκίνητο φόρτωσης σπειρών, Uncoiler, το επικεφαλής ανοιχτήρι σπειρών, τον τροφοδότη & προ-leveler-προ, την κουρά τσιμπήματος, το συσσωρευτή 1 κοιλωμάτων, τον οδηγό εισόδων, Slitter, το κουρδιστήρι απορρίματος, το συσσωρευτή 2, Tensioner και Pre-separator κοιλωμάτων, τη μετα κουρά και deflector τον κύλινδρο, recoiler με το διαχωριστή overarm, σπείρα που απαλλάσσει το αυτοκίνητο, (περιστροφική πύλη)

  • Uncoiler: συνήθως ενιαίος mandrel cantilever τύπος για το φορτίο 15-20T σπειρών

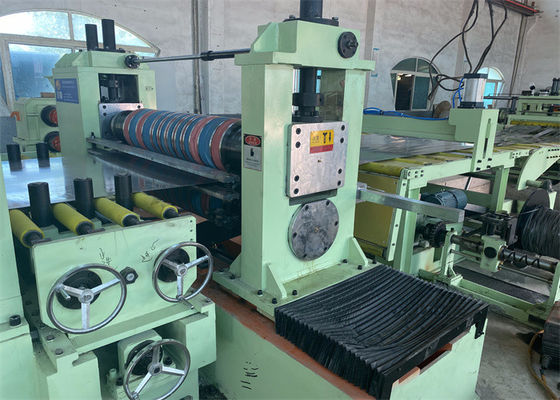

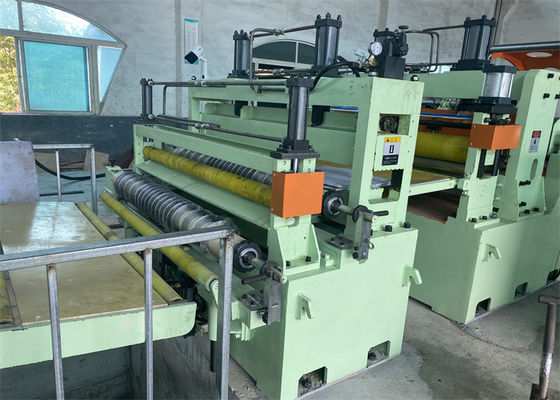

  • Slitter είναι ο εξοπλισμός καρδιών της σκίζοντας γραμμής, διπλοί άξονες για τα μαχαίρια δίσκων που εγκαθιστούν, η διπλή slitters γρήγορη ανταλλαγή είναι προαιρετική
  • Οι ουρές σχισμών πιέζουν τον κύλινδρο: εγκατεστημένος στον πίνακα ρόλων πέρα από τα κουρδιστήρια απορρίματος, για να πιέσει τις ουρές λουρίδων σχισμών να μην περιέλθει στο βρόχο κοιλωμάτων.
  • Deburring κύλινδρος Τύπου: πρίν εντείνει, σαλιάσματα Τύπου στις άκρες λουρίδων.
  • Να εντείνει το σταθμό: διοχετεύει το μαλλί σφιγκτηρών ακτίνων επαφών που γίνεται αισθητό για να παρέχει το κουλούριασμα της έντασης, να εντείνει την πίεση είναι διευθετήσιμο.
  • Deflector κωδικοποιώντας κύλινδρος: εκτρέψτε την κατεύθυνση λουρίδων και μετρήστε την ταχύτητα γραμμών για να ελέγξετε το συγχρονισμό μεταξύ slitter και recoiler
  • Recoiler: άνευ ραφής mandrel ή τα κανονικά τμήματα είναι διαθέσιμο, να κουρδίσει τις λουρίδες στη διαταγή κάτω από το χωρισμό λουρίδων Τύπου.



Παράμετροι

Σπείρα μητέρων Σχισμή του αριθμού Σχισμή της ταχύτητας Σχισμή της ακρίβειας Εργαλεία Δύναμη Ικανότητα

0.33mm παχιά

πλάτος 3001250mm

ταυτότητα 508mm

1600mm OD

15T βάρος

30strips για 0.31mm

20strips για 1.01.5mm

15strips για 1.52.0mm

10strips για 2.03.0mm

180m/min κάτω από 1mm

120m/min 11.5mm

100m/min 1.52.0mm

80m/min 2.03mm

λουρίδες 201350mm

πλάτος σχισμών ≤+/-0.10mm,

κουλούριασμα του εξογκώματος ≤0.5mm.

Μαχαίρια: 6CRW2SI, SKD11, SLD, H13K

Πλήκτρα διαστήματος: 45# χάλυβας

Μαξιλάρι: λάστιχο, PU δαχτυλίδια

Νάυλον διαχωριστής

16Mn χωρισμός των δίσκων

Συνολικό 300KW

Slitter 110KW

Coiler 132KW

30mins/coil Χ σπείρα 15T,

8hours 240T

Σχέδιο σχεδιαγράμματος

Ελαφρύς μετρητής ακρίβειας υψηλής ταχύτητας που σκίζει τη μηχανή 0.3-3 X 1250mm γραμμών

Ελαφρύς μετρητής ακρίβειας υψηλής ταχύτητας που σκίζει τη μηχανή 0.3-3 X 1250mm γραμμών

Ελαφρύς μετρητής ακρίβειας υψηλής ταχύτητας που σκίζει τη μηχανή 0.3-3 X 1250mm γραμμώνΕλαφρύς μετρητής ακρίβειας υψηλής ταχύτητας που σκίζει τη μηχανή 0.3-3 X 1250mm γραμμών
