CRC CRC CRS Χάλυβα λεπτό φύλλο μετάλλου κόψιμο σε μήκος μηχανή 25pcs / min x 2m
Η γραμμή κοπής μεταλλικών φύλλων είναι ένα από τα κύρια προϊόντα των μηχανών μας, κατασκευάζουμε μηχανές κοπής μεταλλικών φύλλων για 16 χρόνια, προμηθεύουμε γραμμές κοπής σε Μαλαισία, KSA, UAE,Νιγηρία, Αλγερία, ΗΠΑ, Αργεντινή, Ρωσία, Αιθιοπία, Αίγυπτος, κλπ, περίπου 30 χώρες,
Τα φύλλα κυλίνδρων μπορούν να είναι ζεστά κυλούμενα, κρύα κυλούμενα, τσιμενισμένα φύλλα χάλυβα, φύλλα ανοξείδωτου χάλυβα, φύλλα αλουμινίου, φύλλα ελαφρού μεγέθους που κόβονται σε μήκος.Πλατεία φύλλου +/- 1 mm ανά τετραγωνικό μέτροΣταματήστε να κόβετε γρήγορα 2 μέτρα x 28 κομμάτια/λεπτο.
Τα κυλίνδρια χάλυβα, τα οποία έχουν συσσωρευτεί σε ψυχρό έλασμα, είναι λεπτά και απαιτούν ακριβή ισοπεδωτική μηχανή (π.χ.γρήγορη κοπή (πολλοί πελάτες επιλέγουν κοπή με servo drive) και το σύστημα στοίβωσης μπορεί να είναι ένα στοίχημα ή διπλά στρώματα στοίβωσης γρήγορη ανταλλαγή μεταξύ τους.
Η συνεχής λειτουργία του ισοπεδωτήρα, η τροφοδοσία με σέρβο μήκους και η γρήγορη πνευματική κοπή ή η σέρβο κοπή εξασφαλίζουν υψηλή ταχύτητα και υψηλή ακρίβεια εργασίας,ταχύτητα στοιβάζοντας ακολουθεί τα ερχόμενα φύλλα κοπή και στοιβάζοντας κάθε φύλλο γρήγορα ένα προς ένα, για μια τροχιά 2mm x 1250 x 15T, χρειάζονται 20 λεπτά για να κοπεί, περίπου 40 λεπτά για μια τροχιά.
Διαμόρφωση
Δύο σετ σπείρας προετοιμασία σέλα, ένα μανδρέλα uncoiler με πίσω ένταση, σπείρα κεφαλής σπείρας και peeler, 4 υψηλό leveler, βρόχο βρόχο, κεντρική καθοδήγηση, servo μήκος σταθεροποίηση με φιλμ, γρήγορη κοπή,τραπέζι ζώνης τροφοδοσίας, ένα ή δύο σετ στοίβας, αυτοκίνητα εξόδου ή τραπέζια κυλίνδρων.
Σύνθεση
- Σελίδα κυλίνδρου, αποθηκεύστε ένα ή δύο κυλίνδρους για αναμονή, φορτίο 20T
- Φορτώστε την περιστροφή στο καλώδιο, σηκώστε την από πάνω προς τα κάτω και περπατήστε.
- Μονότρυπας αποσύρτης: υδραυλική τρυπίδα επέκτασης για τυποποιημένο Φ508mm, τοποθετείται κινητήρας πίσω τάσης για σταθερή αποσύρση και ισοπέδωση,συγκεντρώνοντας την βάση του uncoiler για να εξασφαλιστεί το κέντρο του coil στην ceterline.
- 2+15 Roller Leveler: 4Hi, 4 σειρές εφεδρικών ρολών, 75KW DC.
- 2+21 6Hi ισοπέδωσης είναι προαιρετική, πιο δαπανηρή επένδυση, υψηλότερη ακρίβεια ισοπέδωσης, πιο κατάλληλη για ανοξείδωτο χάλυβα, φύλλα αλουμινίου.
- Τροφοδοσία μήκους σερβο: μέτρηση μήκους σερβο ((2+5+2 κυλίνδρους που κινούνται από κινητήρα σερβο και ελεγκτή)
- Πνευματική ταχεία στάση κοπής: άξονας χειροκίνησης που κόβει από κάτω προς τα πάνω, κάτω λεπίδα σχήμα V.
- Μεταφορέας ζώνης: μεταφορά των τελικών φύλλων στο στοίβασμα
- Σύστημα στοίβωσης: περιλαμβάνει τραπέζι ψαλίδι, τραπέζι ρολ εξόδου ή φορτηγά εξόδου για την παραλαβή και την εξόδου στοιβαγμένων φύλλων, φορτίο στοίβωσης 5T.
| Διάμετρος υψηλών ταχυτήτων |
Παράμετροι |
| Μονάδα διαμονής |
0.2-1,5mm, 0.25-2.0mm, 0.3-3.0mm, 0.4-4.0mm |
| Διάμετρος χαλυβουργικού φύλλου σπείρας (mm) |
600mm, 1000mm, 1250mm, 1600mm |
| Φορτίο ξετυλίγματος (MT) |
10T, 15T, 20T |
| ταχύτητα γραμμής (m/s) |
80m/min |
| Ακριβότητα κοπής (mm) |
±0,50 mm /2m μήκος
|
| Ακριβότητα επιπέδου |
≤ ±1,0 mm/m2 |
| Τρίψιμο μύκητων |
≤ 3% του πάχους |
| Ακριβότητα στοίβασης |
≤1,0 mm πλάτος, ≤1,5 mm μήκος, |
| Συνολική ισχύς ((KW) |
100 kW ~ 130 kW ~ 150 kW - 165 kW |
| Περιοχή γης ((L x W) |
25m x 10m |
Ακριβής παρασκευή:
| Μέρος |
Υλικό, επεξεργασία, μάρκα |
| άξονας, άξονας, ρόλος |
42CrMo, HB250-275 |
| Φρέμα, βάσεις |
Q235-A,Q345 ((16Mn) συγκόλληση, επεξεργασία με αναψύκωση πλακών χάλυβα |
| Σώμα κιβωτίου ταχυτήτων |
Q345 Ζύγιση πλακών, θερμική επεξεργασία, άμμο, βάψιμο πρώτων υλών |
| Τεχνουργήματα: |
40Cr σφυρηλατημένο χάλυβα, HB240-255, δόντια με σκληρό πρόσωπο, δόντια που σφυρηλατούνται |
| Τμήματα ξετυλίγματος: |
55# Χύτευμα χάλυβα, θέρμανση, επικάλυψη και γυαλισμός με σκληρό χρώμιο |
| Υδραυλική αντλία |
Αντλία μεταβλητής πίεσης Yuken |
| ΠΛΚ |
Siemens S200 |
| Κουρέματα |
HRB, ZWZ, SKF |
| Τμήματα αερισμού |
Αεροπορία, SMC. |

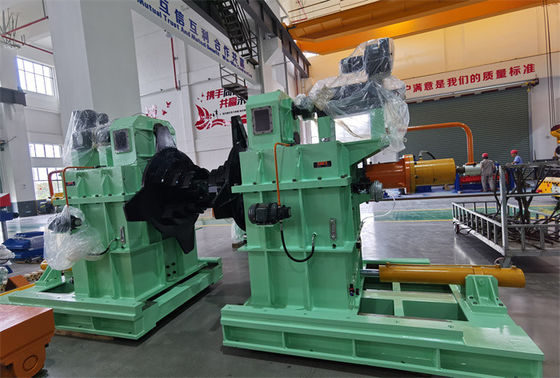

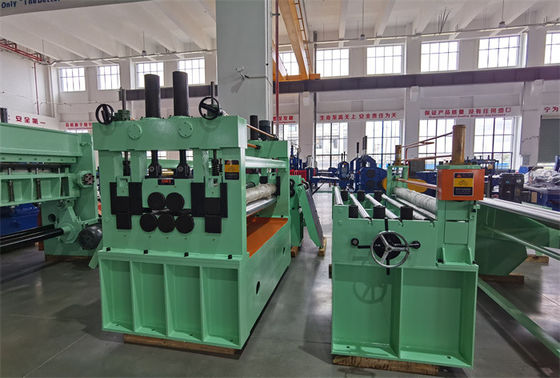

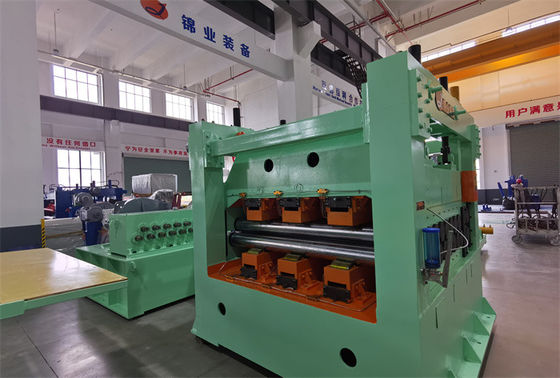

Φωτογραφίες:
