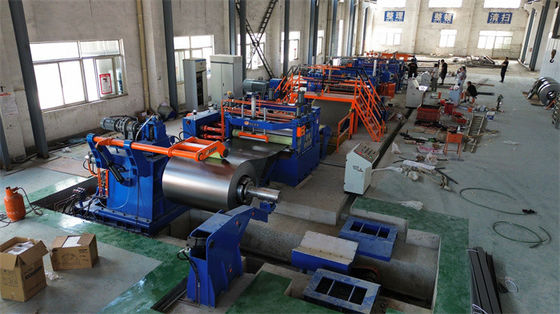

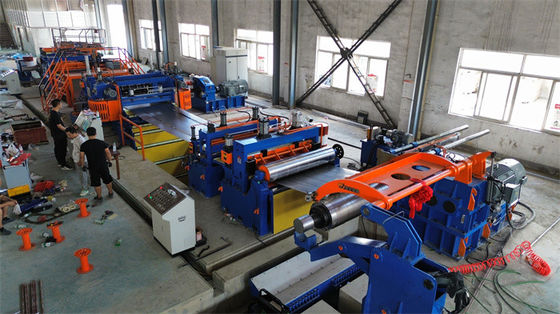

150mpm αυτόματη μηχανή κοπής μήκους μήκους μήκους 0,3-3 X 1600

Γραμμή διαμήκους κοπής μηχανής κοπής λαμαρίνας αυτόματου πηνίου 150mpm 0,3-3 X 1600

Η μηχανή κοπής λαμαρίνας από ανοξείδωτο χάλυβα υψηλής ακρίβειας έχει ισχυρή δομή και πολύ ακριβή κατασκευή, η γραμμή κοπής λειτουργεί πολύ ομαλά.

Ταιριάζει σε κανονικό ανθρακούχο χάλυβα Όριο διαρροής ≤270Mpa Αντοχή σε εφελκυσμό ≤465Mpa έως καλό δομικό χάλυβα όριο διαρροής έως 350Mpa, εφελκυσμός 600Mpa.

.

Διαφορετικές καταστάσεις χαλύβδινων πηνίων μπορούν να κοπούν από τη γραμμή: θερμής έλασης, ψυχρής έλασης, γαλβανισμένα, προβαμμένα σε διαφορετικές ποιότητες χάλυβα.

Σύνθεση και Χαρακτηριστικά

1. Πολύ ισχυρός ξετυλιχτής και κύλινδρος πρέσας ανοίγματος πηνίου και πλάκα φτυαριού απολέπισης, για να συγκρατεί σταθερά το χαλύβδινο πηνίο κατά την εξαγωγή της χαλύβδινης ταινίας και να στέλνει την κεφαλή της ταινίας στον εξοπλισμό τσιμπιδιού.

2. Κόφτης: οι βάσεις του κόφτη, οι άξονες, τα μαχαίρια είναι μεγάλα και ισχυρά.

3. Όλοι οι κύλινδροι μετάδοσης είναι επικαλυμμένοι με καουτσούκ PU.

4. Η θηλιά του συσσωρευτή είναι αρκετά μεγάλη και βαθιά για να εξασφαλίσει τη συσσώρευση της χαλύβδινης ταινίας.

5. Η μονάδα παροχής τάσης διαθέτει μάλλινο τσόχα τύπου πλάκας για να παρέχει ρυθμιζόμενη σταθερή τάση για την επανατύλιξη.

6. Ο επανατυλίχτης διαθέτει διαχωριστήρα τύπου πύλης, από πάνω για να πιέζει τις διαχωριστικές ταινίες.

7. Η ταχύτητα κοπής φτάνει τα 150m/min.

8. Τα μαχαίρια κοπής θα είναι υλικό SKD11, H13K, κ.λπ.

9. Υδραυλικό σύστημα, όπως υδραυλικοί κύλινδροι, βαλβίδες, ανθεκτικό και ανθεκτικό.

Ακρίβεια κοπής:

• Ανοχή πλάτους κοπής: ≦0,10mm; Πλάτος κοπής ＜300mm, πάχος ＜1,2mm, ανοχή πλάτους κοπής ≦0,05mm;
• Κυρτότητα κοπής: ≦0,5mm/M για ταινία πλάτους άνω των 300mm, ≦1,0mm/M για ταινία <300mm. Οι ακραίες ταινίες εντός 100mm από την άκρη του μητρικού πηνίου δεν υπόκεινται στον περιορισμό.
• Γρέζια: ≦0,05mm, ή αλλιώς, όχι περισσότερο από 5% της κοπής ταινίας πάχους άνω των 1mm σε σταθερή ταχύτητα υπό συνθήκες αιχμηρών μαχαιριών και κατάλληλων κενών μαχαιριών.
• Αναπήδηση επανατύλιξης ≦±0,5mm (σε σταθερή ταχύτητα, η αλλαγή ταχύτητας δεν είναι τόσο γρήγορη
• Τουρρίμορ επανατύλιξης: ≦±2,0mm (στη μέγιστη διάμετρο περιέλιξης

Διάταξη Διαδικασίας:

Σέλα προετοιμασίας πηνίου, Φορτωτικό αυτοκίνητο πηνίου, Μονός ξετυλιχτής με κύλινδρο πρέσας, Απολεπιστής κεφαλής πηνίου, τροφοδότης τσιμπιδιού & 5 κυλίνδρων Προ-ισοπεδωτής, Διατμητής, Θηλιά λάκκου 1, Πλευρικός οδηγός, Κόφτης, Τυλιχτής απορριμμάτων, Θηλιά λάκκου 2, Τεντωτήρας και Προ-διαχωριστής, μετα-διατμητής και εκτροπέας κυλίνδρου, επανατυλίχτης με διαχωριστήρα, αυτοκίνητο εκφόρτωσης πηνίου, (περιστρεφόμενο)

Παράμετροι:
