Βαρύς μαύρος χάλυβας σπειρών ωρ. χάλυβα μετρητών που κόβεται στη μηχανή γραμμών μήκους

Βαρύς μαύρος χάλυβας σπειρών ωρ. χάλυβα μετρητών που κόβεται στη μηχανή γραμμών μήκους (5-20 X 2200)

Βαριά μετρητών χάλυβα βαρέων καθηκόντων περικοπή ανάγκης χάλυβα σπειρών ωρ. μαύρη στη γραμμή μήκους:

1. Καυτός μαύρος χάλυβας: Q235, Q345, Q355, st37 -52, δύναμη ≤350Mpa εκτατό strength≤550Mpa παραγωγής δύναμης φύλλων χάλυβα

2. Βαριά προδιαγραφή πιάτων μετρητών: πάχος 520mm, πλάτος 10002200mm, τέμνον μήκος 2 12m

3. Δύο φορές ισοπεδώνοντας: προ ισοπεδώνοντας κύλινδροι διαμέτρων 250mm 2 πάνω από 3 ρόλοι και ισοπεδώνοντας μηχανή 4 πάνω από 5 ρόλοι 4high.

4. Σπείρα Uncoiler: διπλά κεφάλια, ταξίδι δύο βάσεων σύμφωνα με το πλάτος φύλλων σπειρών.

5. Επικεφαλής ανοιχτήρι σπειρών: το πύλη πλαίσιο εγκαθιστά τον επικεφαλής κύλινδρο έλξης σπειρών, κεφάλι σπειρών που ισιώνει το ρόλο και που φτυαρίζει το πιάτο, με την καλή ρύθμιση.

6. Τελειωμένο πιάτο που συσσωρεύει: το πιάτο τροφών τσιμπήματος επάνω στη συσσώρευση του ραφιού, ώθηση των πιάτων ωθεί το πιάτο τακτοποιημένα.

Σύνθεση και παράμετροι:

Χαρακτήρες:


1.Uncoiler/Decoiler

βαριά περικοπή στις βαριές σπείρες χάλυβα λαβών γραμμών μήκους του βαριού μετρητή. το uncoiler έχει διπλά mandrels και τις ισχυρές γλιστρώντας βάσεις.

Κάθε mandrel έχει τρία βήματα, το άνοιγμα και το κλείσιμο δύο mandrels από τους υδραυλικούς κυλίνδρους.

Πίσω μηχανισμός έντασης που εγκαθίσταται πάνω από τη βάση uncoiler, για να εξασφαλίσει ξετύλιγμα της σταθερότητας.

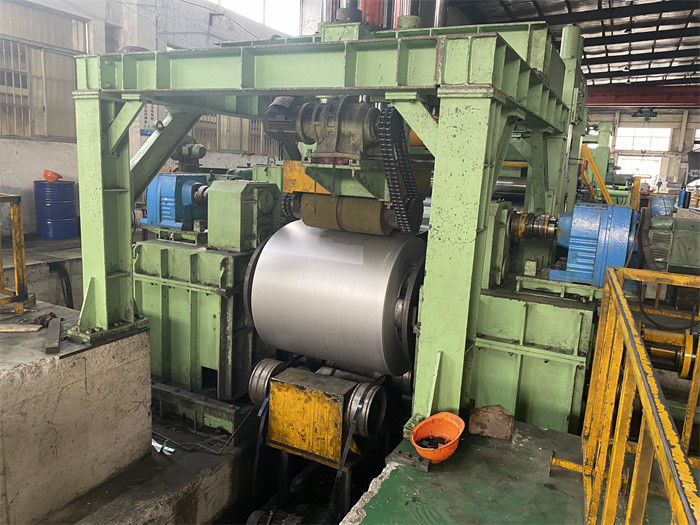

2. Πύλη επικεφαλής ανοιχτήρι σπειρών πλαισίων

Το πύλη πλαίσιο είναι πολύ ισχυρό, με snubber τον κύλινδρο Τύπου, ισιώνοντας τον κύλινδρο πάνω από το πλαίσιο.
ο υδραυλικός snubber Τύπος ρόλων πάνω από τη σπείρα χάλυβα, και η γωνία πίεσής του είναι διευθετήσιμοι

Η αποκατάσταση του κυλίνδρου μπορεί να γλιστρήσει προς τα εμπρός προς τα πίσω στο κεφάλι λουρίδων διαδρομής και να το ισιώσει.

Φτυαρίζοντας το πιάτο που εγκαθίσταται στο preleveler υποστηρίξτε το κεφάλι σπειρών ενώ ισιώστε το κεφάλι σπειρών Τύπου κυλίνδρων.

3. πρώτα 2+5 προ leveler

ο κύλινδρος είναι τεράστιος και η ισχυρή, reliefing εσωτερική πίεση της σπείρας χάλυβα, επιφάνεια κυλίνδρων και το χρώμιο ντυμένος

Στην ανακούφιση η κάμπτοντας πίεση ξετυλίγματος στο χαλαρωμένο κράτος.

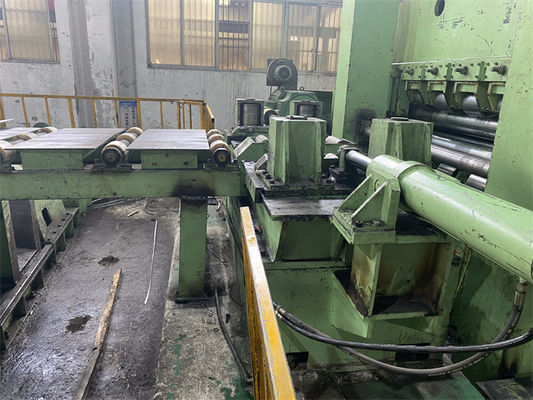

4. Βαρέων καθηκόντων leveler

ο αριθμός βαρέων καθηκόντων leveler θα είναι 13pcs, 11pcs ή 9pcs, διάμετρος των κυλίνδρων θα είναι 180mm 230mm 300mm,
Το χάσμα και η γωνία των ανώτερων κυλίνδρων και των χαμηλότερων κυλίνδρων μπορούν να ρυθμιστούν.

Καμία στάση που ισοπεδώνει, το leveler που λειτουργεί συνεχώς χωρίς συμπίεση του πιάτου χάλυβα ενώ η synchro κοπή, αυτό είναι καλή για την προστασία της επιφάνειας πιάτων χάλυβα χωρίς αναχώρηση του σημαδιού κυλίνδρων

Όταν η κουρά είναι κοπή στάσεων, το leveler είναι και σταμάτησε κάτω από τη μέτρηση κωδικοποιητών.

5. Υδραυλική κουρά

Κουρά διαδρομής: Synchro κοπή υψηλής συχνότητας και ισχυρό πλαίσιο, ισχυρός υδραυλικός σταθμός για την κουρά, μεγάλη σερβο μηχανή για το synchro τρέξιμο πιάτων χάλυβα καταδίωξης.

Η υδραυλική κουρά λικνίσματος είναι κοπή στάσεων κάτω από τη μέτρηση κωδικοποιητών.

6. Αυτόματος στοιβαχτής

 Η πόρτα βομβών που συσσωρεύει, λαμβάνει κάθε φύλλο στο βραχίονα κυλίνδρων, ανοίγει τις δύο αγκάλες για να απελευθερώσει την πτώση φύλλων κάτω στην ανύψωση του πίνακα.

  Ο πίνακας ρόλων παραδίδει τα συσσωρευμένα φύλλα εξωτερικά που συσκευάζουν.

7. Ο αυτόματος έλεγχος, ολόκληρη η διαδικασία είναι υπό έλεγχο PLC στον αυτόματο τρόπο.
