Μεγάλης ακρίβειας γραμμή κοπής φύλλου μετάλλου με ταχεία αλλαγή δίδυμων κοπτήρων

Μεγάλης ακρίβειας γραμμή κοπής φύλλου μετάλλου με ταχεία αλλαγή δίδυμων κοπτήρων
Basic Properties
country of origin
Wuxi, Κίνα
Brand Name
Jinye
PRODUCT MODEL
JY (0.3-3) Χ 1300
Trading Properties
MOQ
1SET
Packing
4 x 40HC
period for dispatch
120 -180 ημέρες
payment method
L/C, T/T
Supply Capacity
10 σετ ανά έτος

Product Details

Επισημαίνω:

Υψηλό μέταλλο φύλλων ακρίβειας που σκίζει τη γραμμή

,

μέταλλο σπειρών 508mm που σκίζει τη γραμμή

,

300KW φύλλο που σκίζει τη γραμμή

Product: Υψηλής ακρίβειας κοπής μεταλλικών φύλλων διπλής γραμμής κοπής
Material: φύλλο ελασματοποιημένων εν ψυχρώ, σπειρών ΓΠ
Coil Width: 300-1300mm
Coil Thickness: 0,3-3mm
Coil Weight: 15-20T
Coil ID, OD: 508mm, 1800mm
Number Of Slitting: 3mm x 12 λωρίδες
Slitting Speed: 0-150m/min
Double Slitters: Γρήγορη ανταλλαγή
Coils Unloading: περιστροφική πόρτα
Land Area: 25μ x 13μ
Total Power: 300KW
Recoil Mandrel: 508 χλστ
Product Brief
Σειρά κοπής λαμαρίνας υψηλής ακρίβειας με δίδυμα κοπτικά γρήγορης αλλαγής Οι δίδυμες σχισμές είναι καλή λύση, όταν οι μονάδες επεξεργασίας σπειρών χάλυβα χρειάζονται υψηλή παραγωγή, για γρήγορη ανταλλαγή δίδυμων σχιστηρίων μεταξύ τους, χρειάζονται μόνο περίπου 15 λεπτά. Οι παραδοσιακά ειδικευμένοι ε...
Product Description

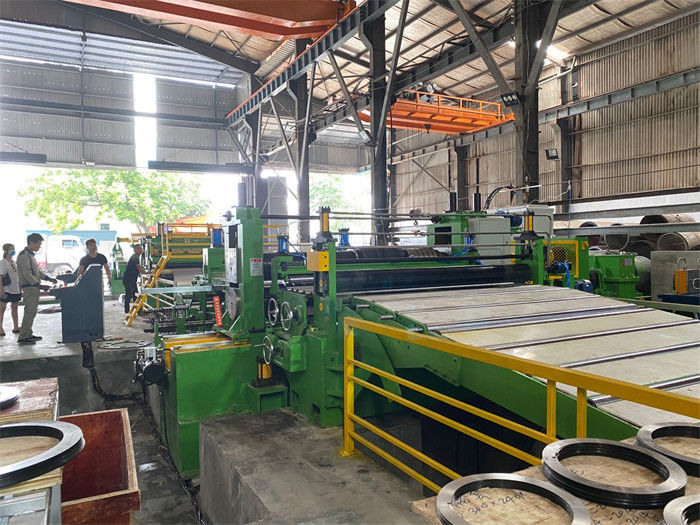

Σειρά κοπής λαμαρίνας υψηλής ακρίβειας με δίδυμα κοπτικά γρήγορης αλλαγής



Οι δίδυμες σχισμές είναι καλή λύση, όταν οι μονάδες επεξεργασίας σπειρών χάλυβα χρειάζονται υψηλή παραγωγή, για γρήγορη ανταλλαγή δίδυμων σχιστηρίων μεταξύ τους, χρειάζονται μόνο περίπου 15 λεπτά. Οι παραδοσιακά ειδικευμένοι εργάτες χρειάζονται 1-2 ώρες για να τακτοποιήσουν και να προσαρμόσουν τα μαχαίρια κοπής και τους αποστάτες στους άξονες κοπής. Διαφορετικά, κατά τη διάρκεια αυτής της περιόδου, ένα άλλο πηνίο σχίζεται σε περίπτωση αδιάλειπτης σχισμής.



Γρήγορη διαδικασία αλλαγής:

1. Ξεκλειδώστε τις αρθρώσεις μετάδοσης κίνησης, ανοίξτε την υδραυλική πρέσα στα πόδια κοπής.

2. Μηχανοκίνητη έξοδος στην πλατφόρμα ανταλλαγής.

3. μηχανοκίνητη κίνηση της πλατφόρμας για να αφήσει την άλλη σχάρα να κοιτάξει προς τη θέση online.

4. μηχανοκίνητη μετακίνηση της άλλης κοπής online

5. υδραυλικά πόδια πίεσης της άλλης σχισμής, συνδέστε τον άξονα μετάδοσης κίνησης και την κλειδαριά.

6. πριν την αλλαγή, έχουν εγκατασταθεί και ρυθμιστεί εργαλεία κοπής.



Προμηθεύσαμε

ένα σετ 3x1250 με διπλό σχίσιμο κεφάλι προς Φιλιππίνες

ένα σετ 4x1850 διπλές κοπτικές κεφαλές στη Νότια Αφρική,

Ένα σετ 3 x 1600 διπλή γραμμή κοπής για την Ινδονησία

ένα σετ 3x2000 διπλές κοπτικές κεφαλές στο Βιετνάμ,

ένα σετ 6x1700 διπλές κοπτικές κεφαλές στη Ρωσία,

Ένα σετ 6x2000 δίδυμα κοπτικά μηχανήματα για την Ινδία

Ένα σετ 8x2000 δίδυμα κοπτικά γραμμή κοπής για την Αλγερία





Ο σχεδιασμός των δίδυμων κοπτικών (διπλών σχιστηρίων) μας δίνει πολύ εξαιρετικές επιδόσεις:

  • Η μία κεφαλή κοπής λειτουργεί on line, οι εργαζόμενοι τακτοποιούν μαχαίρια δίσκων και αποστάτες στην άλλη κοπτική μηχανή.
  • Μετά τη διευθέτηση, ελέγξτε αυτόματα τα κενά του μαχαιριού για να είναι σωστά.
  • Ανταλλάξτε διπλές σχισμές στην πλατφόρμα ανταλλαγής σε λειτουργία Jog
  • Αυτή η διαδικασία διαρκεί μόνο ένα τέταρτο.



Όταν οι πελάτες θέλουν να κόψουν μια μεγάλη σειρά από χαλύβδινα πηνία, όπως 0,3-6mm, 0,4-8mm, φτιάχνουμε δύο σχιστήρια με διαφορετική λειτουργία κοπής, η μία σχισμή είναι για κοπή λεπτών φύλλων σπειρών, η άλλη σχισμή είναι μεγαλύτερη για κοπή παχύτερων ελασμάτων.

Προμηθεύσαμε διπλά κοπτικά 6x1600, με το ένα κοπτικό 0,3-3mm και το άλλο 2-6mm. Οι πελάτες είναι πολύ ικανοποιημένοι με το σχέδιο, ανεξάρτητα από το πάχος του πηνίου να κόψει, θα έχει καλό αποτέλεσμα κοπής.



Οι δύο σχιστήρες μπορούν να οδηγηθούν από έναν κινητήρα κίνησης και ένα κιβώτιο ταχυτήτων ή κάθε σχιστήριο έχει έναν κινητήρα και ένα κιβώτιο ταχυτήτων του οποίου η κεφαλή σχισμής οδηγεί έξω και επιστρέφει πίσω στις ράγες, χωρίς να χρειάζεται μια πλατφόρμα ανταλλαγής. Ωστόσο, μια πλατφόρμα ανταλλαγής είναι απαραίτητη όταν χρειάζονται περισσότερα από δύο κοπτικά για μια γραμμή κοπής.



Σύνθεση και παράμετροι:

Οχι. Σύνθεση Παράμετροι
1 Αυτοκίνητο πηνίο τροφοδοσίας 15-20Τ
2 Διπλός άξονας ξετυλίγματος Φ508 mm, φορτίο 20Τ
3 Τροφοδότης τσιμπήματος και στάθμης πέντε κυλίνδρων Φ160 mm, 30KW
4 Υδραυλική διάτμηση 3 x 1300
5 Τραπέζι ρολό μετάδοσης Μήκος 3000mm
6 πλαϊνός οδηγός και Pres Roller Πλάτος 300-1300 mm
7

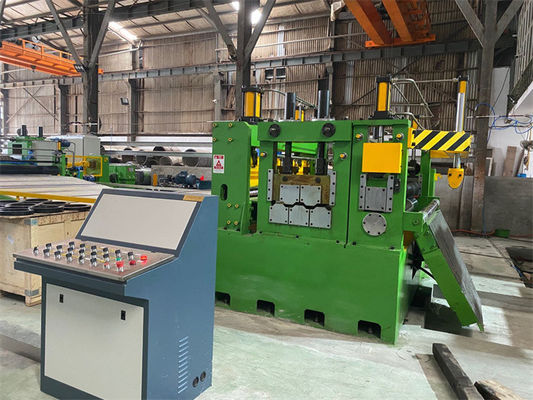

κοπτικό μηχάνημα

(γρήγορη ανταλλαγή δύο κεφαλιών)

Φ220mm, 110KW +4KW x 3
8 περιέλιξη σκραπ άκρων και ουρές λωρίδων Πατήστε 4KW x 2
9 Συσσωρευτής λάκκου Μήκος 4000mm
10 Προδιαχωριστής, Εντατήρας, κύλινδρος εξισορρόπησης

Διαχωρίζοντας δύο φορές, το μαλλί ένιωθε ένταση

Φ320mm κύλινδρος εκτροπής

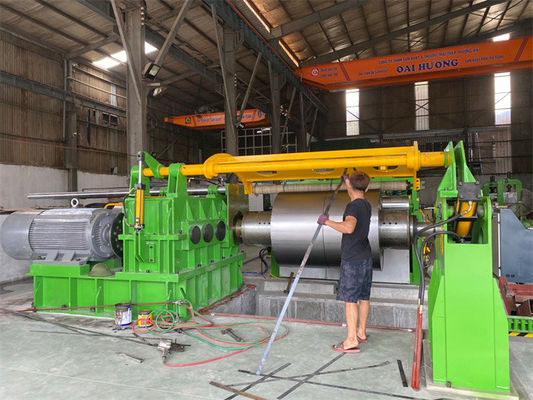

11 Recoiler (με διαχωριστικούς δίσκους, ώθηση) Φ508mm, 132KW, 20T φορτίο
12 Καρότσι εκφόρτισης πηνίων 20Τ
13 Υδραυλικό σύστημα Βαλβίδες Rexroth, αντλία Yuken
14 Ηλεκτρικό σύστημα ελέγχου Δίσκος DC Parker, PLC και οθόνη αφής
