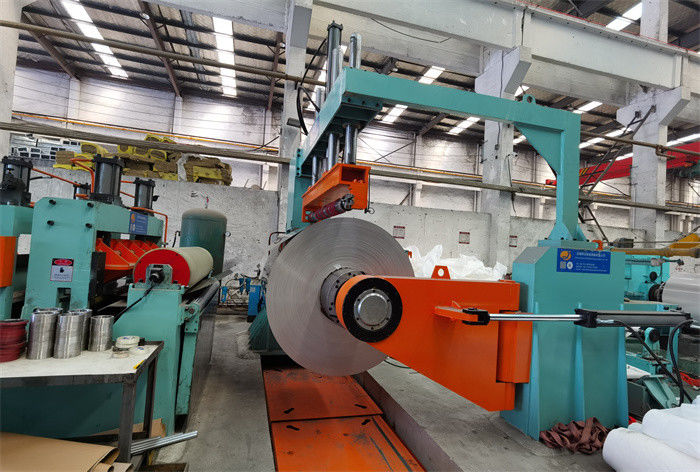

Υψηλής ακρίβειας γραμμή κοπής μετάλλου για φύλλο κράματος αλουμινίου
Η γραμμή μηχανής κοπής φύλλων είναι ένα αυτοματοποιημένο μηχάνημα που χρησιμοποιείται για γρήγορη και ακριβή κοπή φύλλων μετάλλου.κατάλληλο για βιομηχανίες όπως οι οικιακές συσκευές, διακόσμηση, κατασκευή αυτοκινήτων, κατασκευή καλούπιων κλπ.
Τα χαρακτηριστικά του είναι:
Υψηλός βαθμός αυτοματισμού: Αυτό το μηχάνημα μπορεί να ελέγχεται αυτόματα από έναν υπολογιστή για να κόβει με ακρίβεια τα φύλλα μετάλλου.Η απλή λειτουργία και ο υψηλός βαθμός αυτοματοποίησης μπορούν να βελτιώσουν αποτελεσματικά την αποτελεσματικότητα και την ακρίβεια της παραγωγής.
Προσαρμόσιμη: Διαφορετικές γραμμές παραγωγής έχουν διαφορετικά προϊόντα, έτσι ώστε το μέγεθος και η διαμόρφωση της κυλικής μηχανής να ποικίλλουν επίσης.Αυτό το μηχάνημα μπορεί να προσαρμοστεί σύμφωνα με τις ανάγκες του πελάτη για να ανταποκριθεί σε ειδικές απαιτήσεις παραγωγής.
Γρήγορη ταχύτητα κοπής: Η μηχανή κυλίσματος υιοθετεί τεχνολογία κοπής υψηλής ταχύτητας και υψηλής ακρίβειας, η οποία είναι πολύ γρήγορη και μπορεί να βελτιώσει αποτελεσματικά την ταχύτητα παραγωγής.
Υψηλή σταθερότητα: Η μηχανή κυλίσματος υιοθετεί προηγμένη τεχνολογία, με συμπαγή δομή, σταθερή λειτουργία, χαμηλό θόρυβο και μπορεί να ανταποκριθεί στις ανάγκες μακροχρόνιας συνεχούς παραγωγής.
Επειδή η μηχανή έλασης έχει τα παραπάνω εξαιρετικά χαρακτηριστικά, χρησιμοποιείται ευρέως στην κοπή διαφόρων μεταλλικών πλακών.
Χαρακτηριστικά φύλλου αλουμινίου:
- έχει καλή πλαστικότητα, εύκολη επεξεργασία
- Το φύλλο αλουμινίου είναι ελαφρύ, η πυκνότητα του είναι 2,7g/cm3, περίπου το ένα τρίτο του φύλλου χάλυβα
- Η αντοχή του φύλλου αλουμινίου μπορεί να βελτιωθεί με ψυχρό έλαση και αναψύκωση.
- Το φύλλο αλουμινίου έχει στερεή επιφάνεια προστασίας Al2O3, είναι αντι-διάβρωση.
- Το φύλλο αλουμινίου είναι πιο μαλακό στο σώμα και ομαλό στην επιφάνεια, πρέπει να επεξεργαστεί καλά.
| Κατηγορία |
καθαρότητα |
βαθμός |
χρήση |
ιδιότητες |
| 1xxx σειρά |
Αλ 99% |
1050, 1060,1100 |
συνηθισμένο |
|
| 2xxx |
Cu (3-5%) |
2Α16 (ΛΥ16), 2Α06 (ΛΥ6) |
Αεροπορία |
|
| 3xxx |
Mn (1,0-1,5%) |
3003,3004,3005,3A02, 3A21 |
συνηθισμένο |
|
| 5xxx |
Mg ((3-5%) |
5052.5005.5083.6754. 5Α05 |
κοινό, αεροπορία |
χαμηλή πυκνότητα,
υψηλή αντοχή στη τράβηξη,
υψηλή επιμήκυνση
|
| 7xxx |
Zn |
7075 |
υλικά αεροπορίας |
υψηλή σκληρότητα και αντοχή χωρίς άγχος |
Σύνθεση και παραμέτρους:
| - Όχι, όχι, όχι. |
Σύνθεση |
Παράμετρος |
| 1 |
Τροφοδοτική τροχιά |
8Τ |
| 2 |
Δύο στρογγυλοί αποστροφείς |
Φ508 mm, φορτίο 8T |
| 3 |
Εφοδιασμός με τσιμπήματα και ισοπέδωση με πέντε κυλίνδρους |
Φ160 mm, 30KW |
| 4 |
Υδραυλική κοπή |
3 x 1600 |
| 5 |
Πύργος τρύπας1 |
μήκος 3000 mm |
| 6 |
πλευρική καθοδήγηση και Pres Roller |
πλάτος 300-1600 mm |
| 7 |
μηχανή κοπής |
Φ220mm, 22KW |
| 8 |
Τυποποιητής απορριμμάτων άκρων και Strips coils Press |
3KW x 2 |
| 9 |
Συσσωρευτής σπηλαίου |
μήκος 3000 mm |
| 10 |
Προδιαχωριστικό, στρεπτικό, ισορροπητικό ρόλο |
Δύο φορές διαχωρισμός, ένταση της γούνας, ένταση ζώνης |
| 11 |
Επανασυσκευαστή (με διαχωριστικούς δίσκους, σπρώξιμο) |
Φ508mm, 55KW, 10T |
| 12 |
Στρογγυλοί εκφόρτωσης τρολ |
8Τ |
| 13 |
Υδραυλικό σύστημα |
Βαλβίδες Rexroth, αντλία Yuken |
| 14 |
Ηλεκτρικό σύστημα ελέγχου |
Parker DC drive, Siemens PLC και οθόνη αφής |
Γενικές παραμέτρους:
1)Υλικό: ((AA3105,1100,8011) Αλουμινένια περιτυλίγματα
2) Δύψος κυλίνδρου:00,3 ∆3,0 mm
πλάτος κυλίνδρου: 300~1600 mm
3)Εσωτερική διάμετρος τροχιάς: Φ508 mm
4)Εξωτερική διάμετρος κυλίνδρου: Φ1800 mm
5)Βάρος τροχιάς: 8000kg μέγιστο
6)Δύση των τελικών προϊόντων:20-500mm
7)Ελάχιστο πλάτος διαχωρισμού: κανονικό πλάτος διαχωρισμού άνω των 30 mm.
8)Αύξηση της ταχύτητας διακοπής:Μαξ 120m/min
9)Αριθμός ταινιών:μέγιστο 10 ταινίες πάχους 3 mm,
μέγιστο μήκος 30 λωρίδων από 0,3 mm έως 1,0 mm,
μέγιστη απόσταση 20 λωρίδων στο υπόλοιπο πάχος,
10) Κατοικημένη έκταση: 8mX25m
11) κινητήρας κοπής: 22 kW εναλλασσόμενο ρεύμα,
κινητήρα ξετυλίγματος: 11 kW εναλλασσόμενο ρεύμα
κινητήρα ισοπέδωσης: 15 kW εναλλασσόμενο
Μηχανή ανάσυρσης: 55KW
