Λεπτό μέταλλο φύλλων που κόβεται στη μηχανή γραμμών μήκους με Trimmer ακρών

Λεπτό μέταλλο φύλλων που κόβεται στη μηχανή γραμμών μήκους με Trimmer ακρών

Η κοπή φύλλων σπειρών μετάλλων στη γραμμή μήκους είναι ένα από τα κύρια προϊόντα μηχανών μας, κατασκευάζουμε το φύλλο μετάλλων που κόβεται στις μηχανές γραμμών μήκους για 15years, έχουμε παράσχει την περικοπή στη γραμμή μήκους στη Μαλαισία, KSA, τα Ε.Α.Ε., τη Νιγηρία, την Αλγερία, τις ΗΠΑ, τη Ρωσία, την Αιθιοπία, την Αίγυπτο, κ.λπ., περίπου 30 χώρες,

Τα φύλλα σπειρών μπορούν να είναι καυτά - κυλημένος, τα cold-rolled, γαλβανισμένος φύλλα χάλυβα, φύλλο ανοξείδωτου, φύλλα αργιλίου, ελαφριά περικοπή φύλλων μετρητών στη γραμμή μήκους έχουν τη λεπτή ισοπέδωση και τη γρήγορη κοπή. Λειότητα +/--1mm φύλλων ανά τετραγωνικό μέτρο, γρήγορη στάση που κόβει 2m Χ 28pcs/min.

Το συνεχές τρέξιμο του leveler, η σερβο σίτιση μήκους και η γρήγορη πνευματική κουρά εξασφαλίζουν εργασία υψηλής ταχύτητας και υψηλής ακρίβειας, η συσσώρευση της ταχύτητας ακολουθεί τις ερχόμενες μονές σελίδες και συσσωρεύει κάθε φύλλο γρήγορα ένα προς ένα, για 2mm X 1250 η σπείρα Χ 15T, αυτό παίρνει 20minutes για να κόψει, για τη σπείρα 40minutes ένα.

Σχεδιάγραμμα

Δύο σύνολα σπειρών που προετοιμάζουν τη σέλα, ενιαίο mandrel uncoiler με την πίσω ένταση, κουλουριάζουν τον επικεφαλής Τύπο και peeler, το υψηλό leveler 4, το βρόχο κοιλωμάτων, τον κεντρικό οδηγό, το σερβο καθορισμό μήκους με τη μαγνητοσκόπηση, τη γρήγορη κουρά, πίνακα ζωνών παράδοσης, έναν ή δύο στοιβαχτή συνόλων, τα αυτοκίνητα παραγωγής ή τους πίνακες ρόλων.

Σύνθεση

1. Η σέλα σπειρών, αποθηκεύει μια ή δύο σπείρες για την εφεδρεία, φορτίο 20T
2. Αυτοκίνητο φόρτωσης σπειρών. η σπείρα φορτίων επάνω mandrel uncoiler, επάνω-κατεβάζει την ανύψωση και το περπάτημα fwd -fwd-bwd.
3. Ενιαίο mandrel uncoiler: υδραυλικό mandrel επέκτασης για τυποποιημένο Ф508mm, πίσω μηχανή έντασης εγκαθίσταται για το σταύλο που ξετυλίγει και που ισοπεδώνει, που συγκεντρώνει uncoiler τη βάση για να εξασφαλίσει κέντρο σπειρών στο ceterline.
4. 2+15 κύλινδρος Leveler: 4Hi, 4 εφεδρικοί κύλινδροι σειρών, συνεχές ρεύμα 75KW.
5. 7Servo μήκος που ταΐζει: Σερβο μέτρηση μήκους (2+5+2 κύλινδροι που οδηγούνται από τη σερβο μηχανή και τον ελεγκτή)
6. Πνευματική γρήγορη κουρά στάσεων: κοπή ασταθών άξονων από κάτω επάνω, χαμηλότερη λεπίδα β μορφή.
7. Μεταφορέας ζωνών: μεταβιβάστε τα τελειωμένα φύλλα στο στοιβαχτή
8. Στοιβαχτής: συσσώρευση του φορτίου 5T.
9. Αυτοκίνητο φύλλων: παραδώστε τα φύλλα έξω, συσκευάζοντας έπειτα. μπορέστε να είστε δύο αυτοκίνητα, ενός εργασία και η άλλη αναμονή.

Παράμετροι:

Ακριβής παραγωγή:

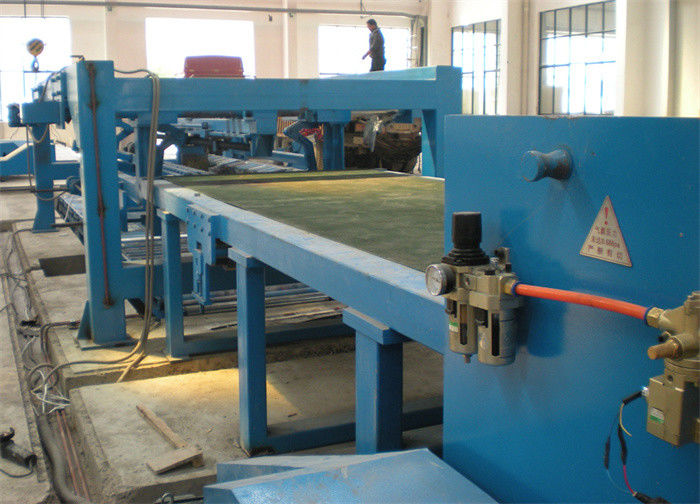

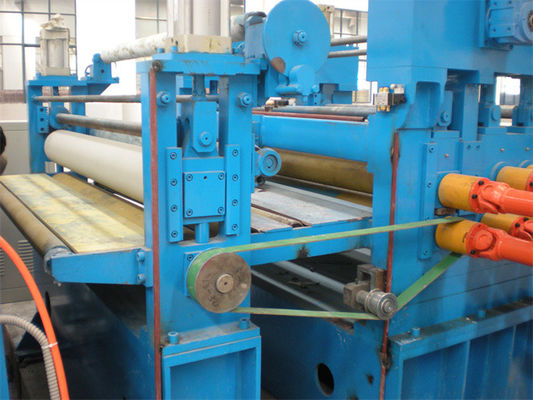

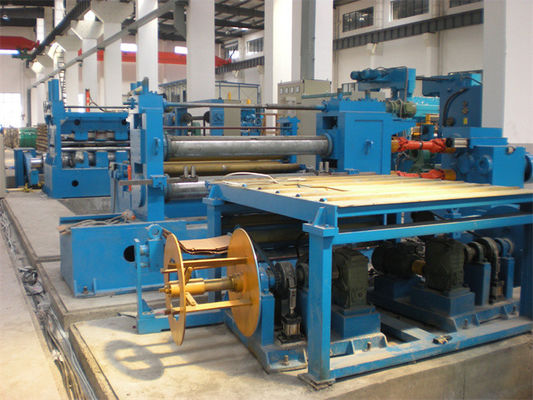

Φωτογραφίες:
